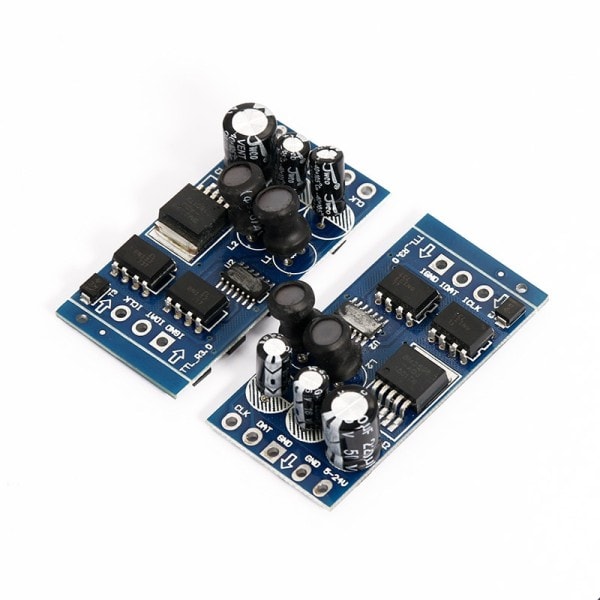

Laitteisto parametrit

Vjännite DC12VDC24V RT avoin piiri DC5V RT kytketty
DEtäisyys ohjaimen ja TTL optoeristimen väli olla 200 metriin
Pin määrittely ICLK tulo kello DAT data lähtö
IDAT tulo data CLK kello lähtö
IGND tulo maa johto GND valo nauha maa johto
Skoko 35308mm

asennus huomautus
1 Kaapelin maksimipituus lähtöportin välissä ohjain ja vahvistimen tulo on 200 metriä jos yli 200 metriä testaa tai käytä optista kuitua
2 Vahvistimen lähtöportin ja lampun tuloportin pituus ei saa ylittää 5 metriä
3 Kun lamppu ryhmä on 12V24V RT on auki ja kun lamppu ryhmä on 5V RT on kytketty
4 On kielletty käyttö kanssa sähkö ennen asennusta virran on katkaistava ja liitosten pitäisi olla vesitiivis
