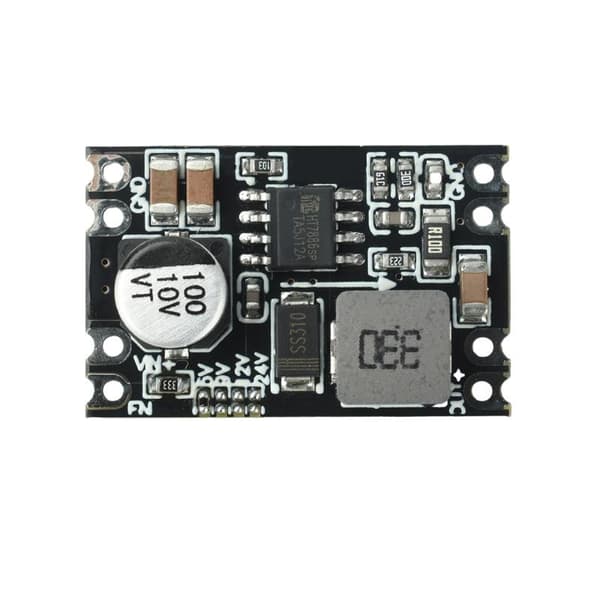

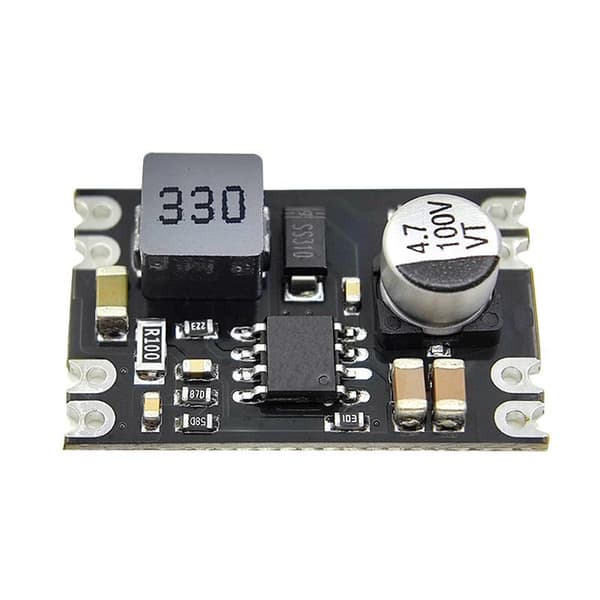

Ominaisuudet:
1. Laaja tulojännite DC6-100V, yhteensopiva erilaisten korkeajännitteisten DC-virtalähteiden kanssa.
2. Kiinteä lähtö 5V/9V/12V/24V, joustava jännitteen valinta.

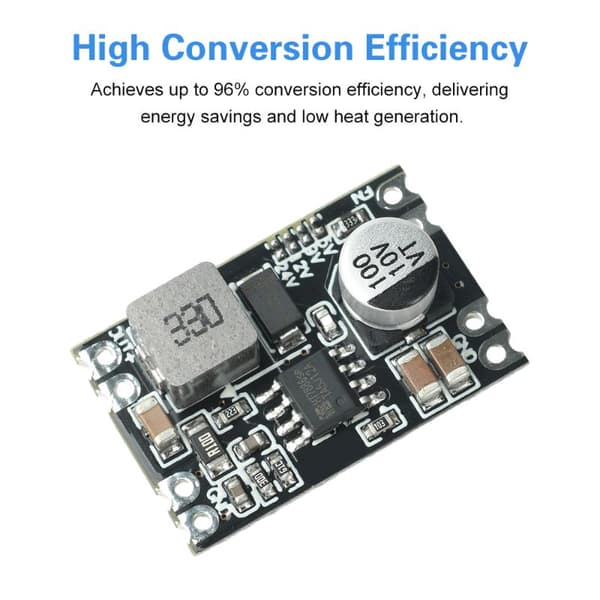

3. Muunnostehokkuus jopa 96%, energiansäästö ja alhainen lämmöntuotto.

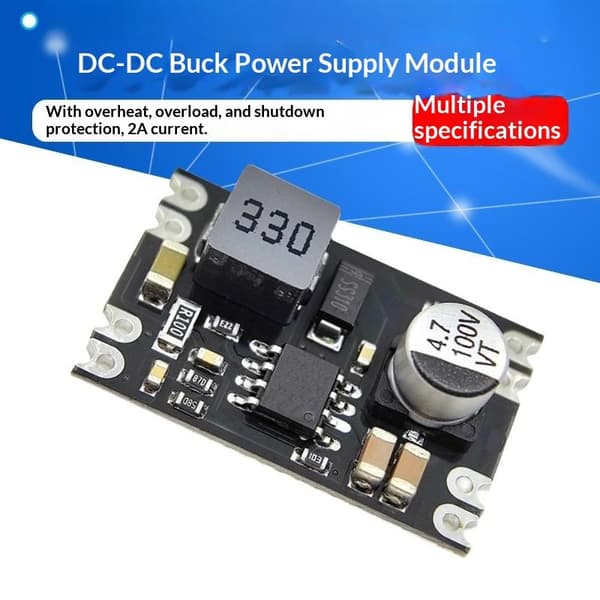

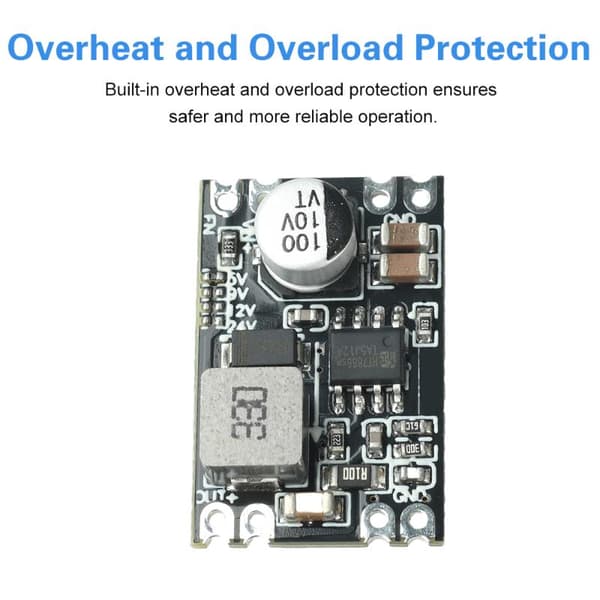

4. Sisäänrakennettu ylikuumenemis- ja ylikuormitussuojaus, mikä tekee siitä turvallisemman ja luotettavamman käyttää.
5. Kompakti koko, tilaa säästävä, tukee pinta-asennusta ja helpottaa automaattista tuotannon integrointia.
Parametri:
Tulojännite: DC 6V~100V (tulon on oltava suurempi kuin lähtö 2V tai enemmän)
Lähtöjännite: 5V/9V/12V/24V
Lähtövirta: 5V/2A, 9V/2A, 12V/2A, 24V/1.7A
Muunnostehokkuus: 96% (korkein)
Lähtöaallokko: <30mA
Kuormittamaton virta: 1mA
Käyttölämpötila: -40 ℃ - +125 ℃
Suojaustoiminto: ylikuumenemis-, ylikuormitus- ja sammutussuojauksella
Huomautus:

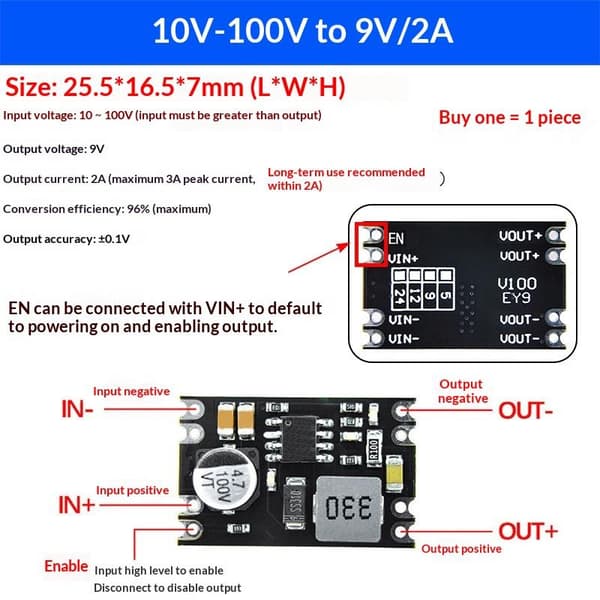

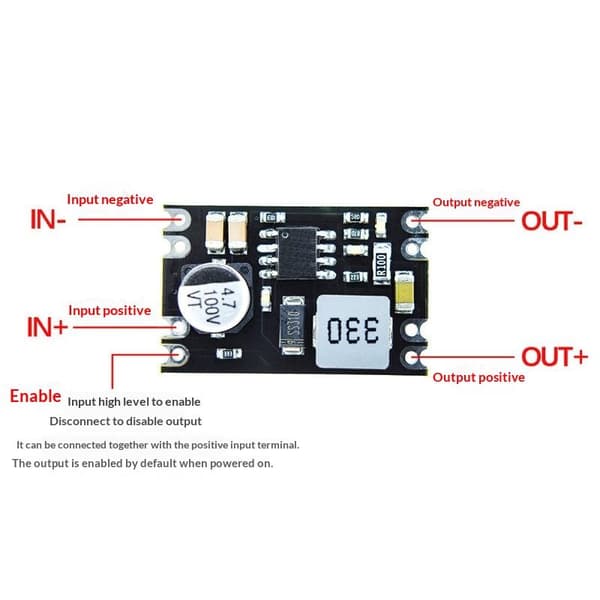

1. Kiinnitä huomiota johdotukseen kaavion mukaisesti äläkä tee virheitä.
2. Jos jännitelähtöä ei ole ilman kuormaa, se on kytkettävä kuormaan näytön saamiseksi.
3. Kytke johdot ennen virran kytkemistä, muuten korkeajännitteinen tulo tai kuumakytkentä voi aiheuttaa kipinävaurioita.
4. Jos työskentelet pitkään tai tuotat liikaa lämpöä, on ryhdyttävä toimenpiteisiin, kuten lämmönpoistoon.
5. Ei sovellu moottoreille, releille, induktiivisille kuormille, joissa on itseindusoitu jännite, vaatii kyvyn tuottaa rinnakkaisia elektrolyyttikondensaattoreita 100UF/25V TVS:n tai diodin SS34 kanssa.
6. Yli 72V akkupaketin tulo, jossa on kosketusliitäntämenetelmä, vaatii 22 tai 47UF/100V elektrolyyttikondensaattoreiden rinnakkaiskytkennän tulopäähän ongelman ratkaisemiseksi.
Paketti sisältää:
1X moduuli
