Rakenne ja ominaisuudet

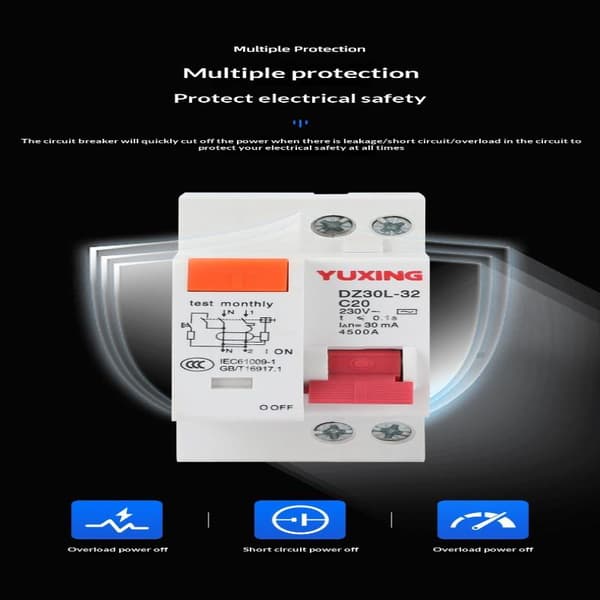

1) Tarjoaa suojan maasulkua/vuotovirtaa, oikosulkua, ylikuormitusta vastaan ja eristystoiminnon.

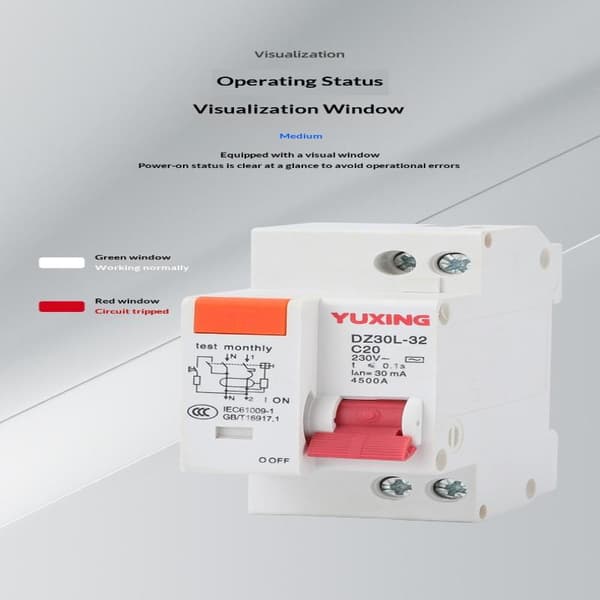

2) Kosketuskohdan ilmaisin.
3) Tarjoaa suojan ihmiskehon epäsuoraa kosketusta vastaan.
4) Tarjoaa täydentävän suojan ihmiskehon suoraa kosketusta vastaan.
5) Suojaa tehokkaasti sähkölaitteita eristysvioilta.
6) Varustettu kytketyllä nolla- ja vaihejohtimella.
7) Tarjoaa suojan ylijännitettä vastaan.
8) Tarjoaa kattavan suojan kotitalouksien ja kaupallisten jakelujärjestelmien käyttöön.
Tekniset tiedot
9) Tyyppi: Elektroninen tyyppi
10) Vikavirtasuojan ominaisuudet: AC
11) Napojen lukumäärä: 1P+N
12) Laukaisukäyrä: C
13) Nimellinen oikosulkuvirta: 4.5KA
14) Nimellisvirta (A): 16,20,25,32,
15) Nimellisjännite: 230V AC
16) Nimellistaajuus: 50/60Hz
17) Nimellinen vikavirran laukaisuvirta (mA): 30 (63A on 15mA)
18) Laukaisuaika: välitön tai alle 0.1s
19) Sähkömekaaninen: pylvästerminaali puristimella.
20) Liitäntäliittimen korkeus: H1=16mm, H2=21mm
21) Ylijännitelaukaisu: 280V±5%
22) Liitäntäkapasiteetti: Joustava johdin 10mm2, jäykkä johdin 16mm2.
23) Asennus: Symmetriselle DIN-kiskolle 35mm, paneeliasennustarvikkeet
24) S2-rinnakkaislaukaisin
25) U2+O2-yli- ja alijännitelaukaisin.
