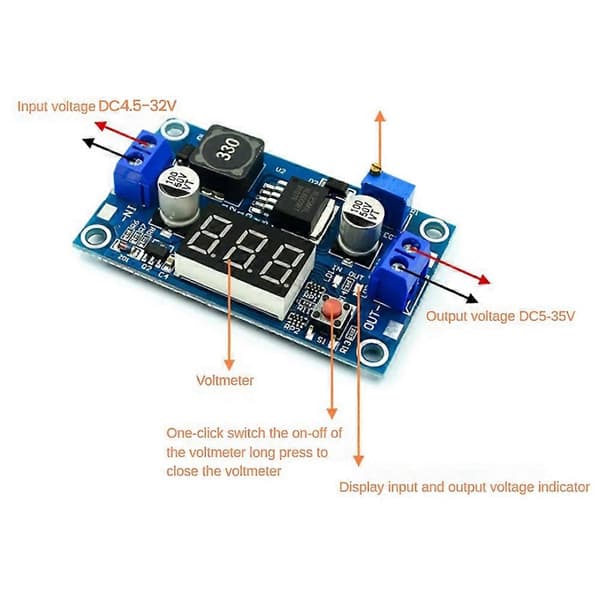

1. Volttimittarin näytöllä, volttimittarin virhe ±0,1V, alue 5-35V. (Huom: jos tulojännite on alle 4,5V, sisäänrakennettu volttimittari ei toimi eikä näytä mitään)
2. Paina painiketta vaihtaaksesi tulo- tai lähtöjännitteen mittauksen välillä, ja merkkivalo näyttää, kumpaa jännitettä mitataan. Kun laite käynnistetään ensimmäistä kertaa, digitaalinen putki näyttää oletuksena tulojännitteen ja IN-merkkivalo palaa; paina painiketta, niin digitaalinen putki näyttää lähtöjännitteen ja OUT-merkkivalo palaa. Asetus säilyy muistissa, vaikka virta katkaistaisiin ja kytkettäisiin uudelleen.
3. Volttimittari voidaan sammuttaa painamalla kytkintä yli 1 sekunnin ja alle 4 sekunnin ajan ja vapauttamalla se. Kun volttimittari on sammutettu, paina kytkintä lyhyesti kytkeäksesi sen takaisin päälle.
4. Tätä moduulia voidaan käyttää tehostusalueella, jossa lähtöjännite on korkeampi kuin tulojännite, kuten akuissa, virtalähteissä, säädettävissä DIY-jännitesäätimissä, 24V ajoneuvojen kannettavissa virtalähteissä, teollisuuslaitteiden jännitteen nostossa, 9V -> 12V, 12V -> 18V, 18V -> 24V jne.
Moduulin ominaisuudet: Eristämätön tehostin (Boost)
Tasasuuntaus: Ei-synkroninen tasasuuntaus
Tulovirta: 4A (maksimi), kuormittamaton 18mA (5V tulo, 8V lähtö, kuormittamaton alle 18mA; mitä korkeampi jännite, sitä suurempi kuormittamaton virta).
Muunnostehokkuus: Alle 94 % (mitä suurempi jännite-ero, sitä alhaisempi hyötysuhde)
Kytkentätaajuus: 400kHz
Lähtörippeli: 50mV (mitä korkeampi jännite, sitä suurempi virta ja sitä suurempi rippeli)
Kuormituksen säätö: ±0,5 %
Jännitteen säätönopeus: ±0,5 %
Käyttölämpötila: -40℃ - +85℃
Huom: Eri tuotantoerien vuoksi silkkipainatuksessa/ulkonäössä voi olla eroja, mikä ei vaikuta käyttöön.
Väri: Sininen
Materiaali: PCB + elektroniset komponentit
Paketin sisältö:
1 * Säädettävä tehostinmoduuli
