Kuvaus

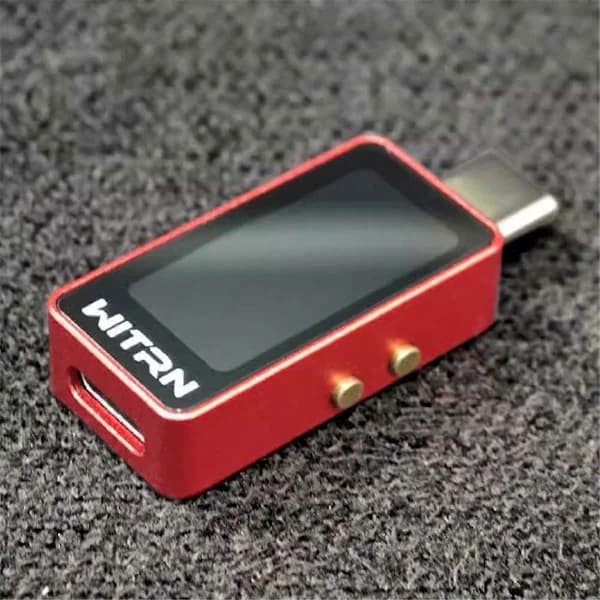

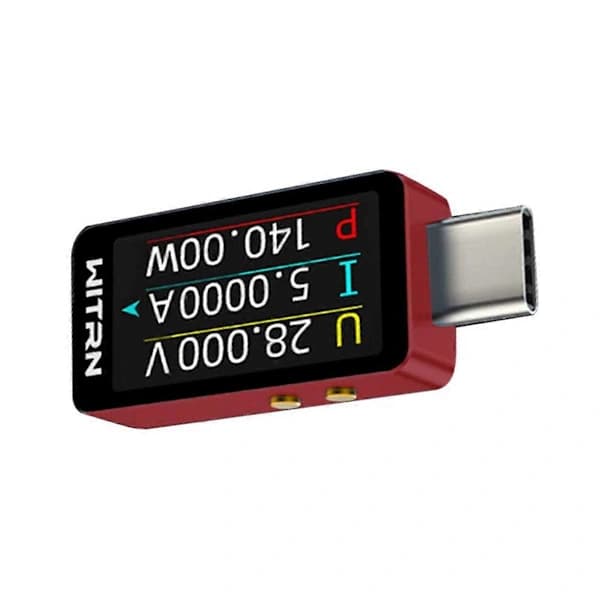

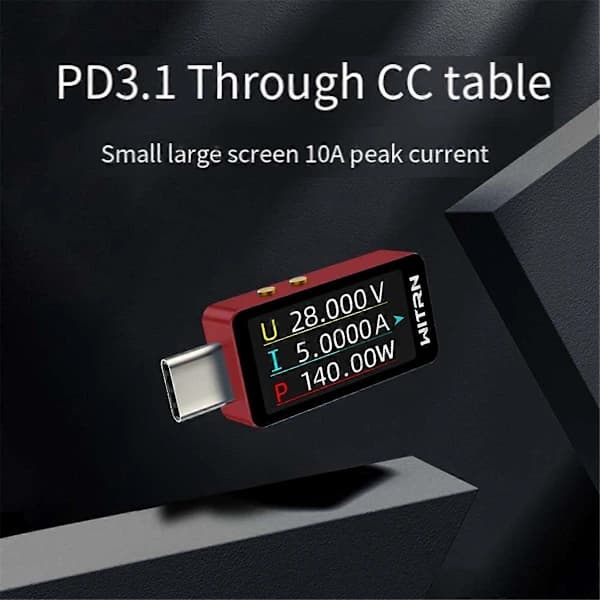

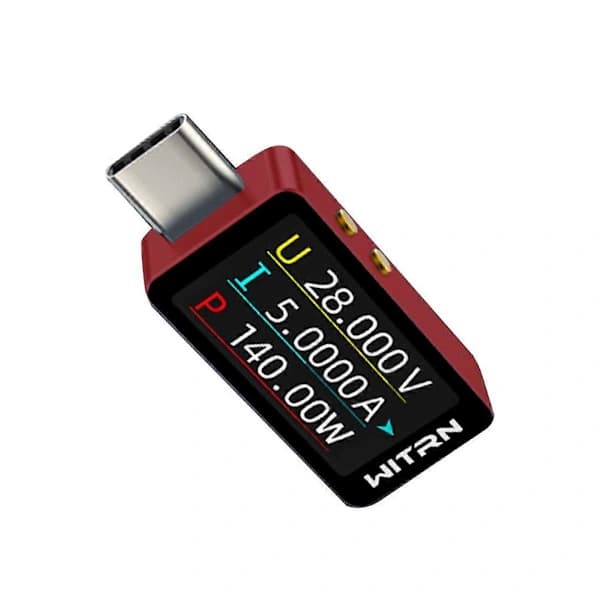

Tutustu WITRN CC1 USB Jännite- ja virtamittarin edistyksellisiin ominaisuuksiin. Tämä tarkkuuslaite on varustettu PD3.1 digitaalisella näytöllä ja tukee jopa 28 V:n Type-C-liitäntöjä. WITRN CC -mittari on ihanteellinen tehon mittausarvojen valvontaan, ja siinä on elävä värinäyttö, joka parantaa luettavuutta ja käyttökokemusta.

Tarkka jännitteen ja virran mittaus.

Tukee PD3.1-standardia korkean yhteensopivuuden takaamiseksi.

Helppolukuinen värinäyttö.

Kompakti ja kestävä rakenne sopii erilaisiin sovelluksiin.



Paranna teknistä työkalupakkiasi WITRN CC1 -mittarilla, joka on luotettava kumppanisi energianhallinnassa ja diagnostiikassa.

Tuotteen näyttö: Väri IPS-näyttö, resoluutio 160 * 80

Tuloliitäntä: USB-C (TYPE-C 24P)

Lähtöliitäntä: USB-C (TYPE-C 24P)

Käyttöjännite: DC 4-28V (huippu 36V)

Käyttövirta: 0-6A (lyhytaikainen huippu 10A)

Jänniteresoluutio: 0,001V

Virran resoluutio: 0,001A

Kapasiteettitietue: 0-9999Wh

Mittaustarkkuus: Alue 1%

Ydinotanta ADC-siru: INA226 (itsenäinen 16-bittinen korkea tarkkuus)

Itsenäinen tallennussiru: EEPROM (kulumisen tasausalgoritmilla, voidaan tallentaa offline-tilassa, tallennetaan sähkökatkon sattuessa)

USB-C-urosliitin: mukautettu laajennettu kupariliitäntä, jolla on korkea johtavuus (voi tunkeutua useimpien puhelinkoteloiden läpi)

USB-C-naarasliitin: KR-liitin, jolla on alhainen kosketusvastus

Nelijohtiminen Kelvin-linjavastusmittaustoiminto: on käytettävä yhdessä Weijian UL004 -mittauspaketin kanssa (ostettava erikseen)

PD-valvontatoiminto: toteutetaan ohjelmistosimulaation avulla, rajoittuu julkisen version PD:n valvontaan, jotkin laitteet, joilla on nopeat lähetysnopeudet, eivät ole yhteensopivia.

Eri erien vuoksi tuotteen ulkonäössä ja painetussa tekstissä voi olla eroja, mikä ei vaikuta käyttöön.

Väri: Punainen

Materiaali: ABS



Paketin sisältö:

1 x Jännite- ja virtamittari



Ainoastaan yllä oleva paketin sisältö, muut tuotteet eivät sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
