Kuvaus:

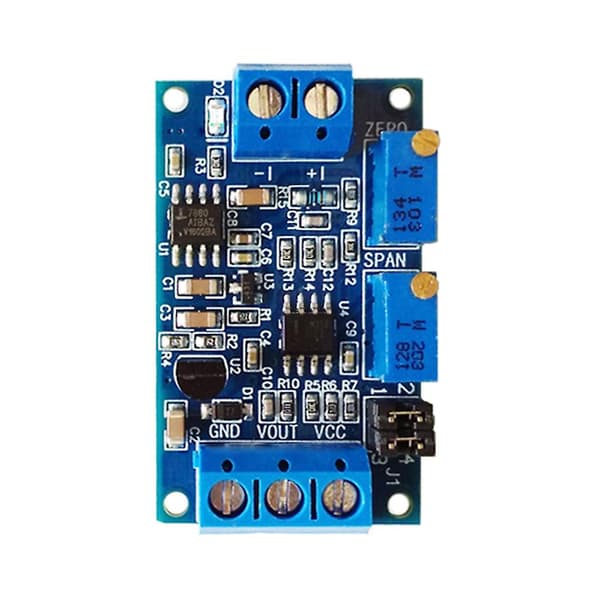

Piirin signaalinsiirrossa jännitehäviö kasvaa siirtomatkan pidentyessä, virransiirron avulla voidaan välttää signaalin heikkeneminen. Tätä moduulia käytetään virtasignaalinsiirron lopussa, signaali muunnetaan jännitehäviöksi yksipiirisignaalin havaitsemista varten. Virransyöttö tukee 4-20Ma, 0-20mA, jännitelähtö tukee 0-3.3V 0-5V 0-10V

Ominaisuudet:
Laaja syöttöjännitealue, lähtöjännite tukee useita alueita
Nolla ja alue voidaan säätää
Korkea vakaus, hyvä lineaarisuus, teollisuusluokka
Virtasignaalin näytteenottovastus, jossa on tarkka värirengasvastus, korkea tarkkuus, pieni lämpötilapoikkeama, suuri teho

Käyttöohjeet:
1. Moduuli liitetään määritelmän mukaisesti, syöttöjännite 7-36V (jos lähtö on 10V, syöttöjännitteen on oltava yli 12V)
2. Käynnistyksen jälkeen D2-merkkivalon tulee palaa, muuten tarkista linjayhteys. Levyssä on käänteissuoja, käänteinen ei pala.
3. Kun virransyöttö on pienin (0mA tai 4mA), säädä ZERO-potentiometriä niin, että VOUT-lähtö on pienin (0,0V tai muu jännite)
4. Kun virransyöttö on suurimmillaan (20mA), säädä SPAN-potentiometriä niin, että VOUT-lähtö on suurin (3,3V tai 5V tai 10V, lähtö voi olla jopa 2,5V, kun syöttö on 4-20ma)

Valitse sopiva alue tarpeidesi mukaan hyppyjohdolla:
4--20ma: 0-2,5V alue: J1 1,2 jalkaa lyhyt, 3,4 jalkaa oikosuljettu
0 - 3,3V alue: J1 1,2 jalkaa pois päältä, 3,4 jalkaa pois päältä
0 - 5,0V alue: J1 1,2 jalkaa lyhyt, 3,4 jalkaa oikosuljettu
0--10.0V alue: J1 1,2 jalkaa lyhyt, 3,4 jalkaa pois päältä
0--20ma: 0--3.3V alue: J1 1,2 jalkaa lyhyt, 3,4 jalkaa oikosuljettu
0 - 5,0V alue: J1 1,2 jalkaa lyhyt, 3,4 jalkaa oikosuljettu
0--10.0V alue: J1 1,2 jalkaa lyhyt, 3,4 jalkaa pois päältä

Koko: 4.2x2.5cm/1.65x0.98inch
Määrä: 1 kpl

Huomautus:
Salli 1-3 mm:n virhe manuaalisen mittauksen vuoksi. Varmista, että et välitä ennen tarjouksen tekemistä
Eri näyttöjen välisten erojen vuoksi kuva ei välttämättä vastaa tuotteen todellista väriä. Kiitos!

Paketin sisältö:
1 kpl x virta-jännite-moduuli
