Kuvaus

Protokolla:

LC USB -kytkimen oletusviestintänopeus: 9600Bps;

LC USB -kytkimen viestintäprotokolla:

Data (1)----aloitustunniste (oletus: 0xA0)

Data (2)----Kytkimen osoitekoodi (oletus: 0x01, tunnistetaan ensimmäiseksi kytkimeksi)



Data (3)----Toimintodata (0x00 on POIS, 0x01 on PÄÄLLÄ)

Data (4)----ohjauskoodi

Esimerkki:

PÄÄLLE: A0 01 01 A2

POIS: A0 01 00 A1

MITEN KÄYTETÄÄN:

1, liitä USB-rele tietokoneeseen, asenna CH340 sarjaportin piiriohjain;

2, avaa STC-ISP, SSCOM32 ja muu sarjamuotoinen virheenkorjausohjelmisto, valitse baudinopeus 9600, lähetä A0 01 01 A2 kytke rele päälle heksadesimaalimuodossa (hex); lähetä A0 01 desimaalimuodossa (hex) 00 AZ KYTKE rele POIS PÄÄLTÄ;

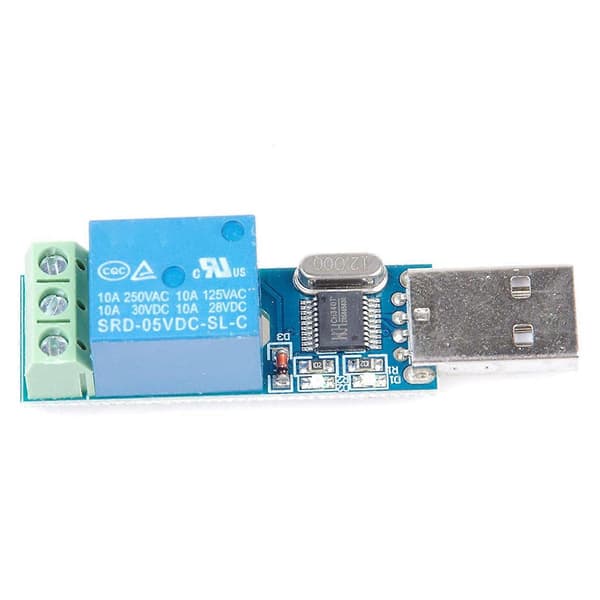

USB älykäs ohjauskytkin.

Sisäänrakennettu tehokas mikrokontrollerisiru.

Pieni CH340 USB-ohjainsiru.

Sisäänrakennettu virran merkkivalo ja releen tilan merkkivalo.

Sisäänrakennettu 5V, 10A / 250VAC, 10A / 30VDC rele, releen käyttöikä pitkä jatkuva veto 100 000 kertaa.

Relemoduulit, joissa on ylivirtasuojaus ja vapaakytkentädiodisuojaus.

väri: sininen

Materiaali: PCB

koko: 49,6 * 16mm



Pakkauksen sisältö:

1 x USB-relemoduuli



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri eroaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
