Kuvaus

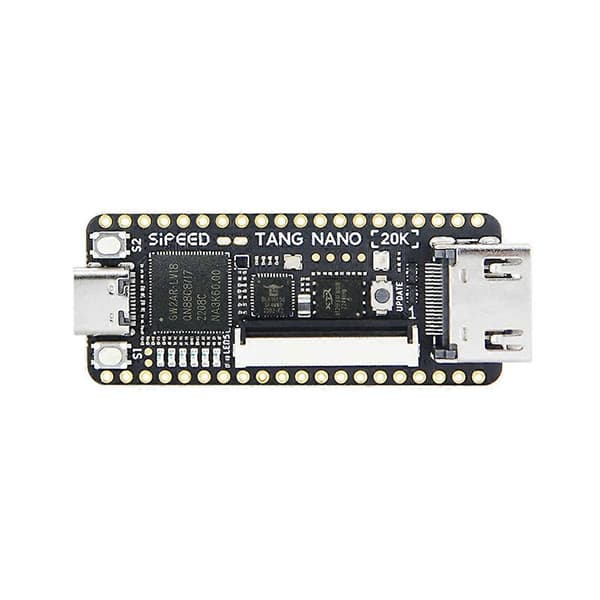

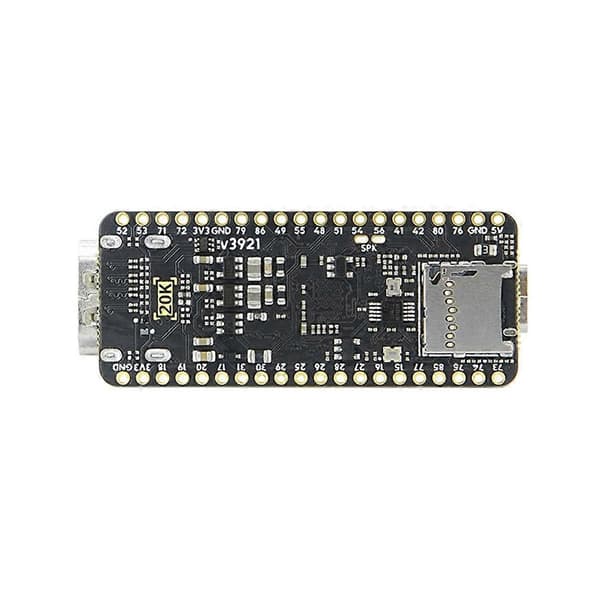

Tang Nano 20K on ydinkortti, joka käyttää GOWIN Semiconductor GW2AR-18 QN88:aa. Sirussa on 20736 loogista hakutaulukkoa (LUT4) ja 15552 rekisteriä (FF). Sisällä on kaksi PLL:ää ja useita DSP-yksiköitä. Tukee 18-bittistä x 18-bittistä kertolaskua numerotoimintojen nopeuttamiseksi.
Siinä on sisäänrakennettu 64 Mbitin matalan viiveen SDRAM, mikä helpottaa NES-emulaattorin käyttöä ja parantaa kykyä käyttää soft-core Linux-järjestelmiä.
Sisäänrakennettu BL616-siru toimii FPGA JTAG-lataajana ja sarjaporttina kommunikointiin FPGA:n kanssa.
Kortti käyttää oletuksena 27 MHz:n kvartsioskillaattoria kertomaan HDMI-yhteensopivan näytön tarvitseman kellon, ja se on myös varustettu MS5351-kellogeneraattorisirulla, joka tuottaa useita tarvittavia kelloja haluttaessa.
Sisäänrakennettu lataussiru on päivitetty USB2.0 HS -liitännäksi, jossa on nopean JTAG-latauksen, sarjaporttiviestinnän, nopean SPI-vastaanoton ja tarkan kellonkonfiguroinnin toiminnot.
väri: musta
Materiaali: PCB+elektroniset komponentit

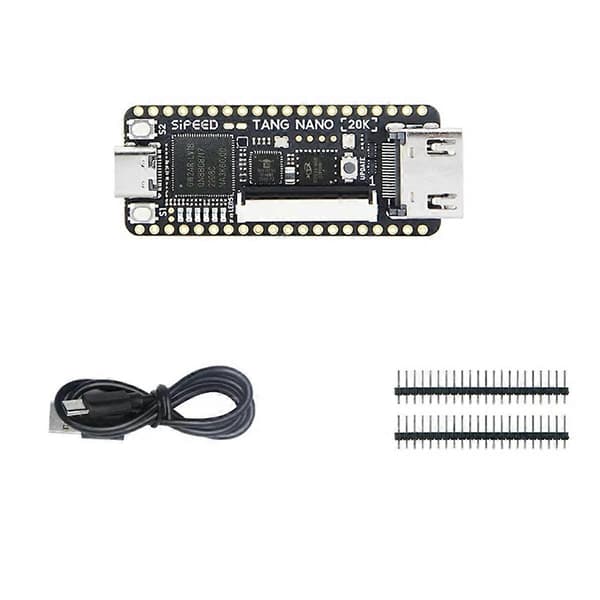

Pakkauksen sisältö:
1 x Tang Nano 20K -ydinkortti
1 x datakaapeli
2 x PIN
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly hintaan.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
