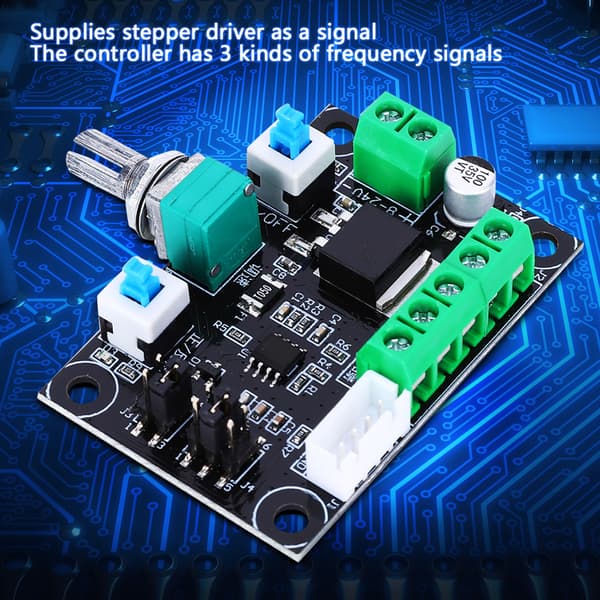

1、Tämä moduuli on pulssinmuodostusmoduuli ja syöttää askelmoottoriohjainta signaalina.

2、Askelmoottorin ohjaamiseksi se on varustettava ohjaimella.

3、Tämä yksinkertainen ohjain + askelmoottoriohjain + askelmoottori + DC-virtalähde voivat muodostaa yksinkertaisen ohjausalustan.

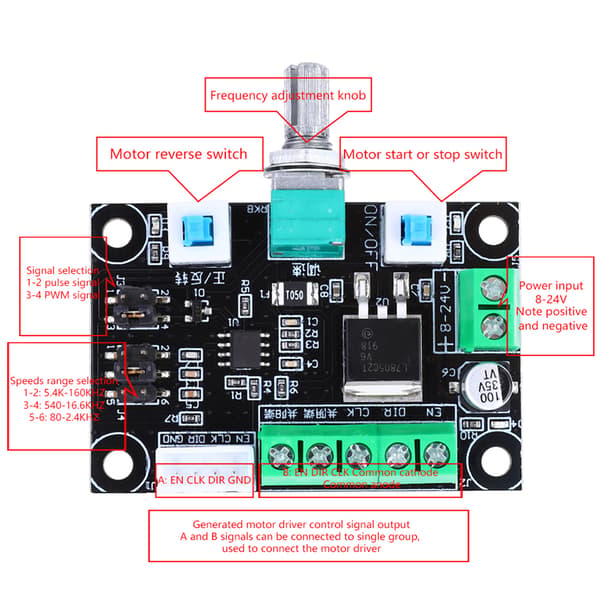

4、Ohjaimessa on yhteensä 3 erilaista taajuussignaalia: korkea 5,4k-160khz, keskitaso 540-16,6khz, matala 80-2,4khz.

5、Se voi tuottaa pulssisignaalin ja PWM-signaalin, ja se voidaan valita hyppäämällä. Taajuuden mittaus: Voi mitata PUL- ja yhteisen katodin (tai yhteisen anodin) kaksi porttia.

Erittely

Tuotetyyppi: Askelmoottoriohjaimen ohjain

Materiaali: Muovi

Koko: Noin 38,6 x 58 mm / 1,5 x 2,3 tuumaa

Eri askelmoottoriohjaimen porteilla on eri merkinnät, mutta sama toiminto:

EN=ENA=FREE mahdollistaa

PUL=PULS=CLK pulssi

DIR=CW=CWW suunta

Yhteinen anodiliitäntä (liitäntä B)

EN+ PUL+ DIR+ yhdistettynä yhteiseen anodiin

EN- yhdistyy EN:ään

PUL- yhdistyy CLK:hon

DIR- yhdistyy DIR:iin

Yhteinen katodiliitäntä (liitäntä B)

EN- PUL- DIR- yhdistettynä yhteiseen katodiin

EN+ yhdistyy EN:ään

PUL+ yhdistyy CLK:hon

DIR+ yhdistyy DIR:iin

Pakkausluettelo: 1 x ohjauskortti, 1 x tiiviste, 1 x mutteri

Salli pienet virheet manuaalisen mittauksen ja eri näyttöjen vuoksi.
