Kuvaus

SOP8 -klipsi mahdollistaa EEPROM -piirin ohjelmoinnin piirissä purkamatta piiriä, mikä tekee BIOSin vilkkumisesta yksinkertaisempaa ja tehokkaampaa.

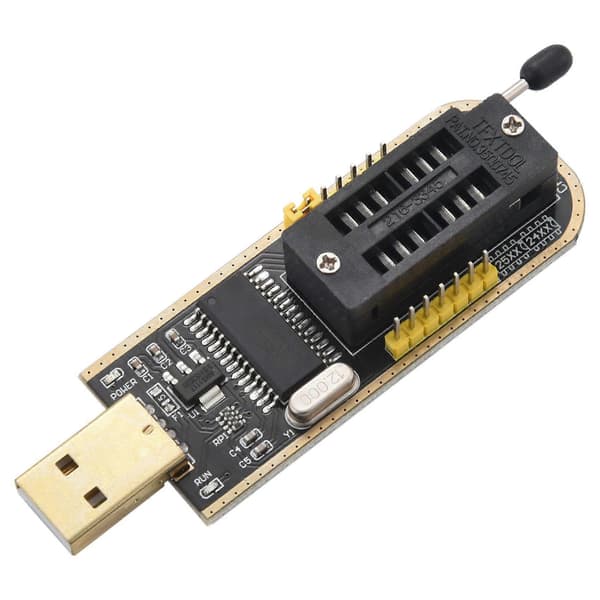

CH341A -ohjelmoijan päätarkoitus on varmuuskopioida, poistaa, ohjelmoida, kalibroida ja suorittaa muita toimintoja eri ohjelmistoissa.

SOP8 -klipsi tukee sirukokoa: nousu 1,27 mm, täysi valikoima SOP8 leveää ja kapeaa runkoa.

CH341A -ohjelmoija tukee useimpia markkinoilla olevia 24/25 -sarjan EEPROM BIOS SOP8 SOP16 -piirejä (vinkkejä: voit nähdä tuetut sirumallit verkkosivustollamme ennen tilauksen tekemistä). Huomautus: CH341A -sirun ominaisuuksien vuoksi ESMT -luokan 25 siru voidaan vain lukea, mutta sitä ei voi kirjoittaa.

Tämä SOP8 -klipsi on loistava ratkaisu sirun polttamiseen purkamatta piiriä, mikä säästää juotosaikaa ja tekee flash BIOSista yksinkertaisempaa ja tehokkaampaa.

Huomautus testiklipsille:

1. Jotkin emolevyt voivat kiinnittää sirun suoraan, mutta joihinkin siruihin vaikuttavat oheispiirit, eikä niitä voida käyttää tällä tavalla. Tarkista sirun sijainti emolevyltä ennen ostamista!

2. Testiklipsiä voidaan periaatteessa käyttää monien suuritehoisten ohjelmoijien kanssa. Kun kohdataan suojatulla toiminnolla varustettu ohjelmoija, klipsiä ei voida lukea normaalijännitteellä. Sinun on lisättävä 3,3 V jännite.

Käyttö: Pidä sirua ensin kiinni ja lisää 3,3 V jännite sirun 8. nastaan ​​vastaavaan nastaan. Yleensä 3,3 V virtalähteessä on kaksi johtoa, VCC on kytketty klipsiin ja toinen johto on maadoitettu.

3. Älä paina väkisin alas kiinnitettäessä, avaa ensin klipsi ja kiinnitä se sirun vasemmalta ja oikealta puolelta.

Kun purat, älä vedä sitä suoraan ulos. Erota ensin klipsit vasemmalle ja oikealle ja ota ne sitten ulos, jotta ne eivät katkaise klipsin kärkeä.

väri: vihreä+musta

Materiaali: ABS

Paketin sisältö:

1 x CH341A USB -ohjelmoija

1 x SOP8 SOIC8 -testi ip

1 x 8Pin - 8Pin -muunnin

2 x SOP8 SOP16 - 8Pin -muunnin

2 x 2,54 mm
