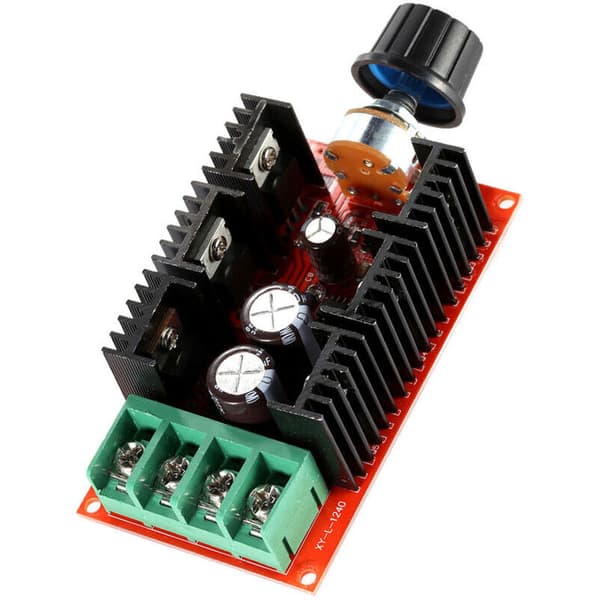

9-50V 2000W moottorinsäädin 40A kotelolla, DC-harjamoottorin säädin, himmennys- ja lämpötilansäätömoduuli.

IMDN12-tyypin DC-säädin. Säädin on yleiskäyttöinen 9-50V DC-jännitteensäädin. Siinä on käytetty korkealaatuista FET-transistoria, erityistä nopeudensäätöön tarkoitettua ohjain-IC:tä ja 2oz (70 mikronia) paksua kuparifoliota sisältävää piirilevyä. Korkean virran tasapainotettu piirilevyn asettelu tekee PWM-aaltomuodosta täydellisen ja ulostulosta tehokkaamman.

IMDN12-40A DC-säädin on suunniteltu lähtötason teollisuussäätimeksi, jonka ominaisuuksia ovat pieni koko, laaja jännitealue, korkea virrankesto, alhainen lämpötilan nousu, korkea luotettavuus ja edullinen hinta.

Tekniset tiedot:

(1) Käyttöjännite: laaja käyttöjännitealue DC 9V - 50V

(2) Ohjausteho: 0,01-2000W (maksimi hetkellinen virta on 40A, ja pitkäaikainen käyttövirta tulisi pitää 20A:n sisällä). Eri käyttöjännitteet vastaavat eri ohjaustehoja seuraavasti:

Kun käyttöjännite on 12V, 12V * 40A = 480W

Kun käyttöjännite on 24V, 24V * 40A = 960W

Kun käyttöjännite on 36V, 36V * 40A = 1440W

Kun käyttöjännite on 40V, 40V * 40A = 1600W

Kun käyttöjännite on 50V, 50V * 40A = 2000W

(3) Lepovirta: 0,025A (kun käyttöjännite on välillä DC10V ja DC50V, lepovirta ei ylitä 25mA)

(4) PWM-pulssisuhde: 5 % - 100 %

(5) PWM-taajuus: 12 kHz

(6) Käyttölämpötila: -20 – 40 °C (ympäristön lämpötila -20 asteesta 40 asteeseen). Tämä säädin on teollisuuslaatuinen ja voi toimia vakaasti pakkasessa, toisin kuin tavalliset kaupalliset säätimet, jotka eivät yleensä toimi vakaasti nollan alapuolella.

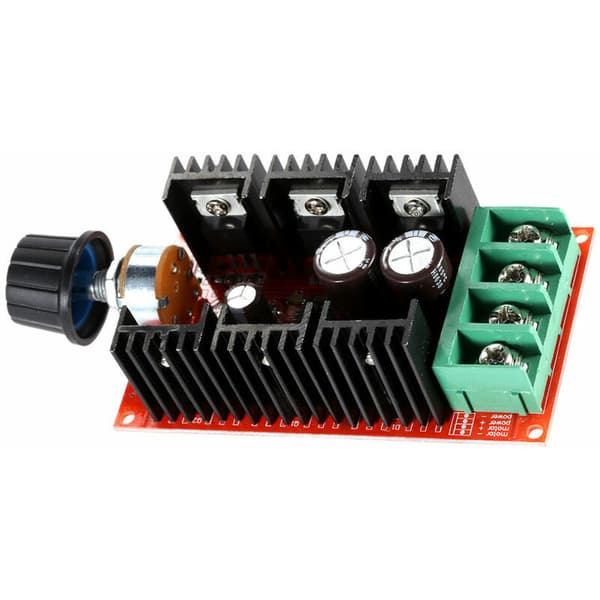

Piirilevyn mitat: pituus 90 mm, leveys 51 mm, korkeus noin 30 mm (ilman potentiometrin säätöosaa)

Huomioitavaa:

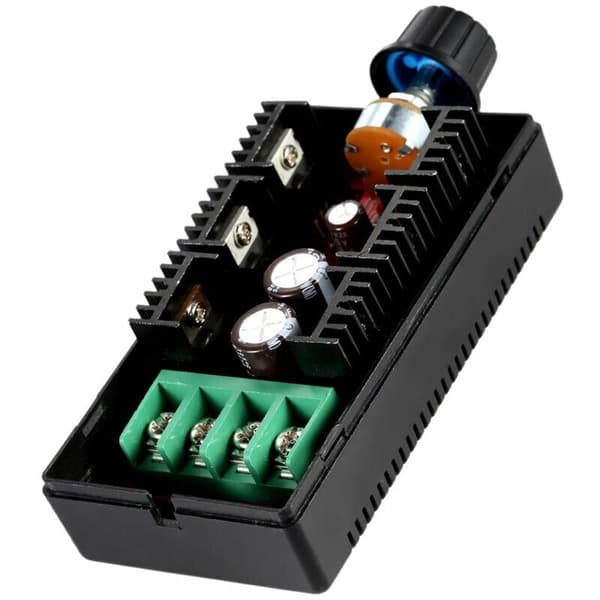

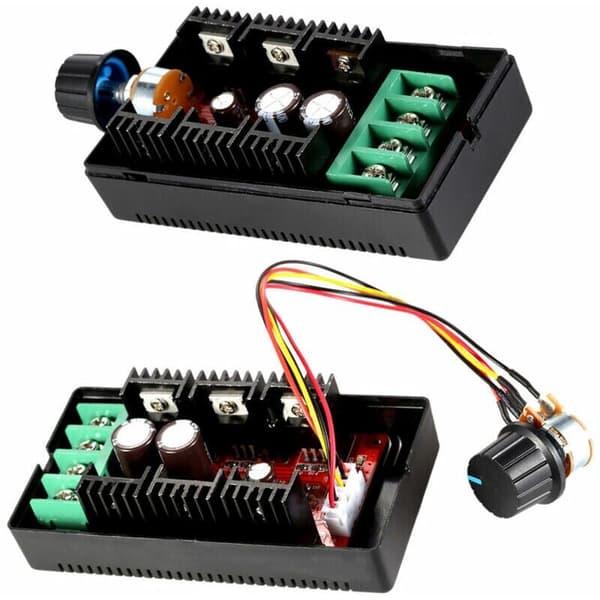

1. Toimituksen yhteydessä potentiometri on irrotettu ja asetettu kotelon sisään, jotta tuote ei vaurioidu kuljetuksen aikana.

2. Varmista, että virtalähteen positiivisia ja negatiivisia napoja ei kytketä väärin päin. Väärinkytkentä vastaa oikosulkua, ja virta on erittäin suuri, mikä polttaa säätimen välittömästi. Noudata liitäntäliittimien vieressä olevia ohjeita kytkennässä.

3. Säädin on DC-säädin, ja virtalähteen on oltava 9–50 V DC-virtalähde.

Pääasialliset käyttötarkoitukset:

1. Erilaisten yleisten DC-harjamoottoreiden nopeudensäätö.

2. Erilaisten autojen moottoreiden nopeudensäätö (auton jäähdytyspuhaltimet, tuulettimet, tuulilasinpyyhkijöiden moottorit, ilmastointipuhaltimet).

3. Tuotantolinjan kuljetinhihnojen nopeudensäätö, putkistopuhaltimien nopeudensäätö, kuljetinhihnojen nopeudensäätö, useiden tietokoneen tuulettimien rinnakkainen nopeudensäätö ja elektronisten tuulettimien nopeudensäätö.

4. Erityyppisten DC-valojen himmennys ja erilaisten DC-lämmityselementtien lämpötilan säätö.
