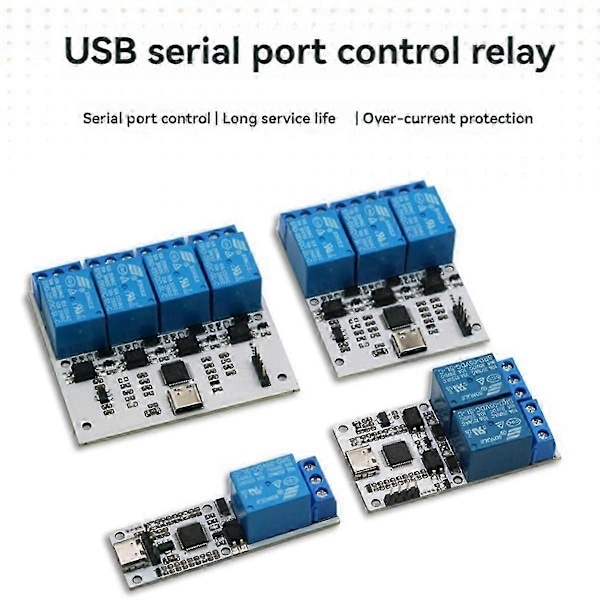

1. USB-sarjaportin ohjausrele, sarjaportin ohjaus, ylivirtasuojaus

2. USB-sarjaportin ohjausrele, uusi päivitetty ja edistyksellinen versio, jossa uusi optoerottimen suojapiiri häiriöiden estämiseksi ja nopeaan tiedonsiirtoon

3. Releen lähtöliitintä voidaan pitää elektronisena kytkimenä, joka ohjaa piirin päälle ja pois päältä. Moduulin kuormituspäässä ei todellisuudessa ole jännitelähtöä.

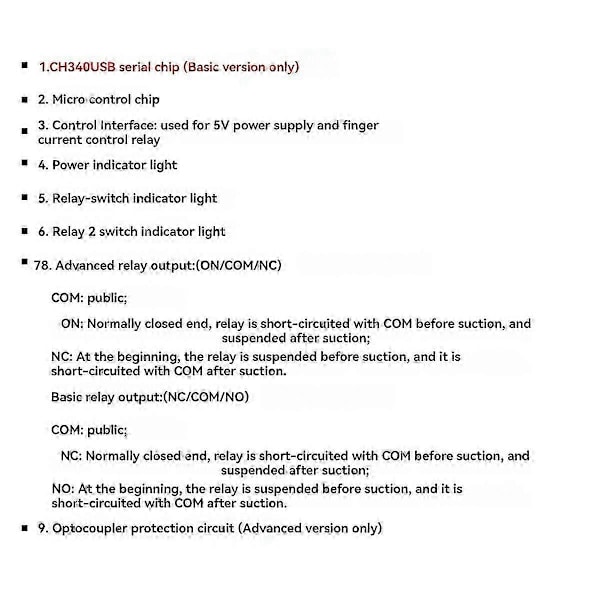

4. Kun releen kelassa ei ole jännitettä, rele ei vedä sisään ja yhteinen liitin (COM) on kytketty normaalisti suljettuun liittimeen (NC). Kun jännite on, rele vetää sisään ja yhteinen liitin (COM) on kytketty normaalisti avoimeen liittimeen (NO).

5. USB-sarjaportin ohjausrele



Releen polku: 5V

Virtalähde: Type-C liitäntä/nastajohdin

Ohjausliitäntä: Type-C liitäntä/nastajohdin
\Mikrokontrollerisiru: GD32F103C8T6

Baudinopeus: 115200bps

LED-merkkivalo: virran merkkivalo ja releen tilan merkkivalo

Piirisuunnittelu: Ylivirtasuojalla ja optoerottimen suojatoiminnoilla

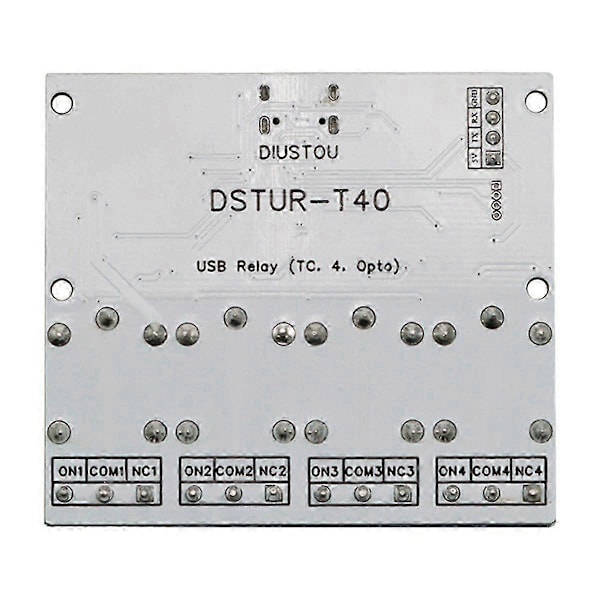

Lähtötyyppi: releen yhteinen liitin, normaalisti avoin liitin, normaalisti suljettu liitin

Kuormatyyppi: Kuorma saa virtaa 10A/30VDC, 10A/250VAC

Tuotteen koko: Noin 58x32mm

Eri erillä voi olla eroja tuotteen ulkonäössä, värissä ja painetuissa merkeissä, mikä ei vaikuta käyttöön

Väri: Kuten kuvassa

Materiaali: PCB

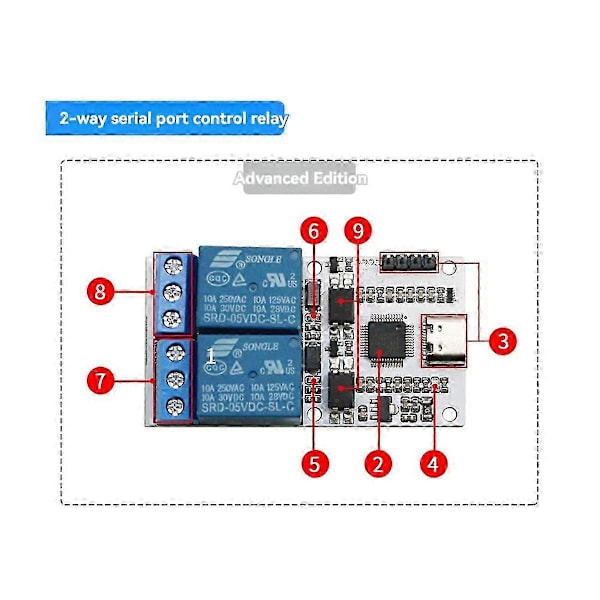

Tyyppi: DSTUR-T20 2 kanavaa



Paketin sisältö:

1x Sarjaportin ohjausrele (Type C)

1x Type-C kaapeli (50cm)

1x 10Pin 2.54mm naaras-naaras kaapeli (20cm)



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
