Kuvaus

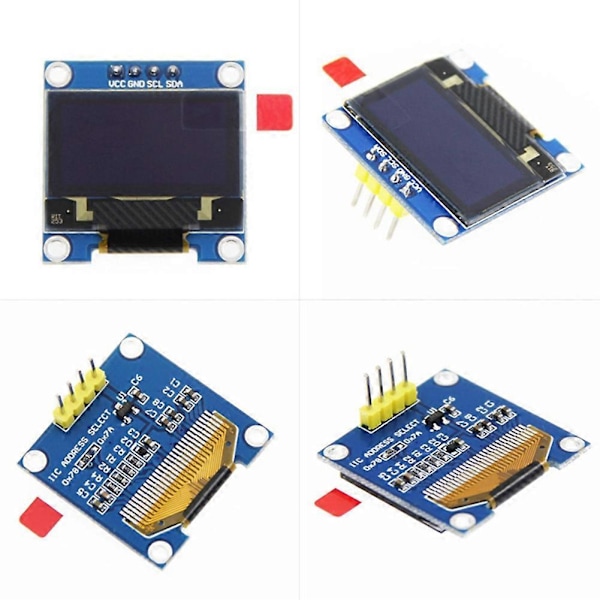

Päätarkoitus: Sitä voidaan käyttää Raspberry Pi 2B/3B/3B+/4B -kehityskorttien koko valikoimaan, Arduinoon, C51:een, STM32:een ja muihin alustoihin. Raspberry Pi tarjoaa ohjelmia, jotka voivat näyttää CPU:n, lämpötilan, muistin, kiintolevyn käytön, IP-osoitteen ja muita tietoja. OLED-näytön pin header on juotettu, ja valmis johto on valinnainen, joka voidaan liittää suoraan Raspberry Pi:hin.

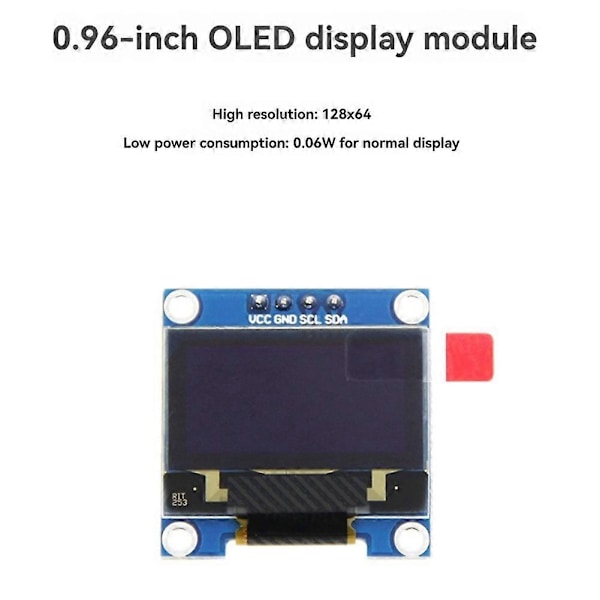

Korkea resoluutio: 128x64 (sama resoluutio kuin 12864, korkea PPI); Katselukulma: yli 160°

Virrankulutus: normaali näyttö 0,06 W (huomattavasti alhaisempi kuin TFT-näyttö)

Laaja jännitevirtalähde (3V-5V), yhteensopiva 3,3 V ja 5 V logiikkatasojen kanssa, ilman tasomuunnospiiriä

IIC-liitäntä tarvitsee vain 2 IO:ta syttyäkseen helposti. Käyttölämpötila-alue on teollisuusluokkaa (-20℃-70℃); Sotilastason prosessistandardit, pitkäaikainen vakaa työ.



Käyttöohjeet:

1. Oikea johdotus

Moduulin pinnit Raspberry Pi GPIO:lle

VCC 5V/3V (punainen johto)

GND GND (musta johto)

SCL SCL (keltainen johto)

SDA SDA (sininen johto)

2. Asenna WinSCP-työkalu tietokoneelle, muodosta yhteys Raspberry Pi:hin ja lataa tiedot Raspberry Pi:n home/pi -hakemistoon.

3. Käännä ohjelmatiedosto

gcc -o oled oled.c ssd1306_i2c.c -lwiringPi

Näistä gcc-kääntäjä on kutsuttu, -o tarkoittaa luotua tiedostoa, jota seuraa luotu tiedostonimi, oled.c ja ssd1306_i2c.c ovat lähdeohjelmia ja -lwiringPi viittaa Raspberry Pi:n wiringPi-kirjastoon.

4. Suorita ohjelma

./oled

Tässä vaiheessa voit nähdä Raspberry Pi:n CPU:n käyttöasteen, CPU:n lämpötilan, käynnissä olevan muistin käyttöasteen, levyn käyttöasteen ja IP-osoitteen, jotka näkyvät oled-näytöllä.

Eri erien vuoksi tuotteen ulkonäössä, värissä ja painetussa tekstissä voi olla eroja, jotka eivät vaikuta käyttöön.

Väri: pääkotelo

Materiaali: Muovi



Paketin sisältö:

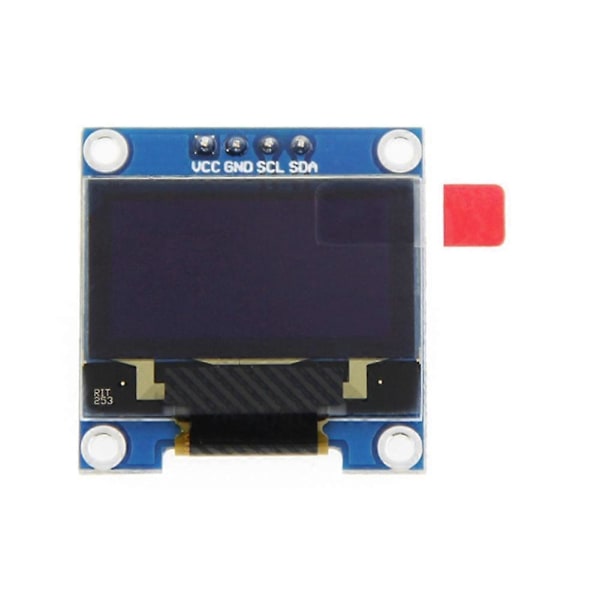

1 x 0,96 tuuman OLED
