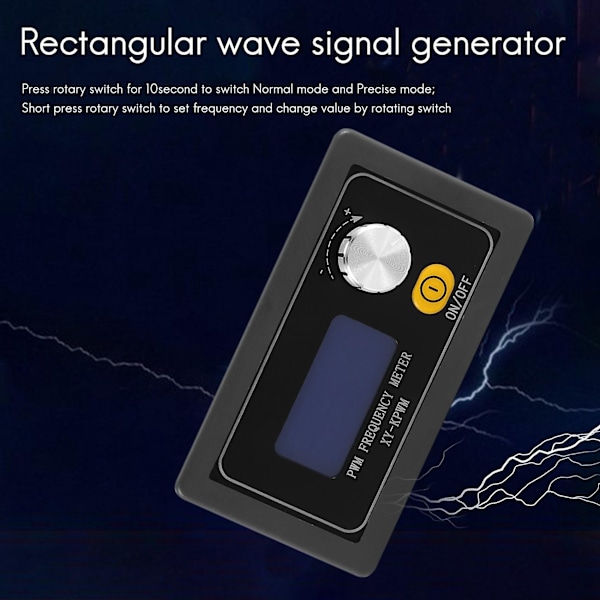

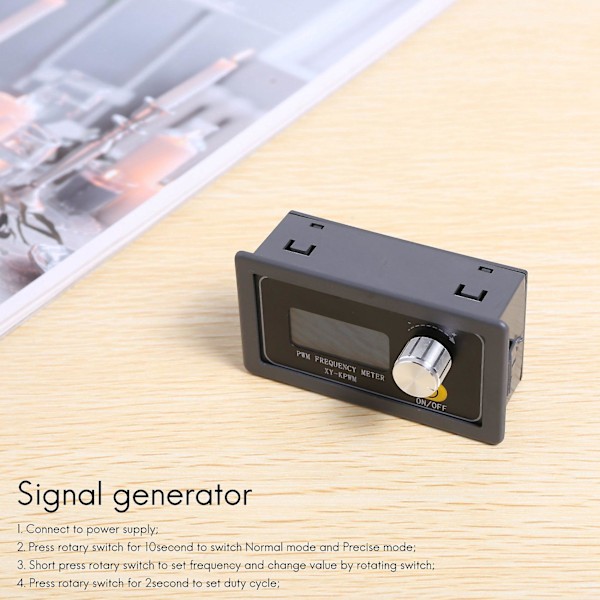

Käyttöohjeet: 1. Liitä virtalähde; 2. Paina pyörivää kytkintä 10 sekunnin ajan vaihtaaksesi normaali- ja tarkka-tilaan; 3. Paina pyörivää kytkintä lyhyesti asettamaan taajuus ja muuta arvoa kiertämällä kytkintä; 4. Paina pyörivää kytkintä 2 sekunnin ajan asettamaan käyttösuhde;

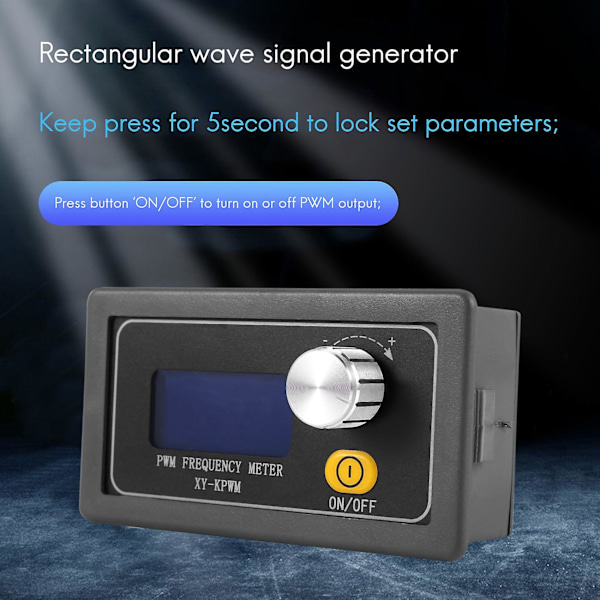

5. Pidä painettuna 5 sekunnin ajan lukitseaksesi asetetut parametrit;
6. Testaa; 7. Paina painiketta 'ON/OFF' kytkeäksesi PWM-lähdön päälle tai pois päältä;

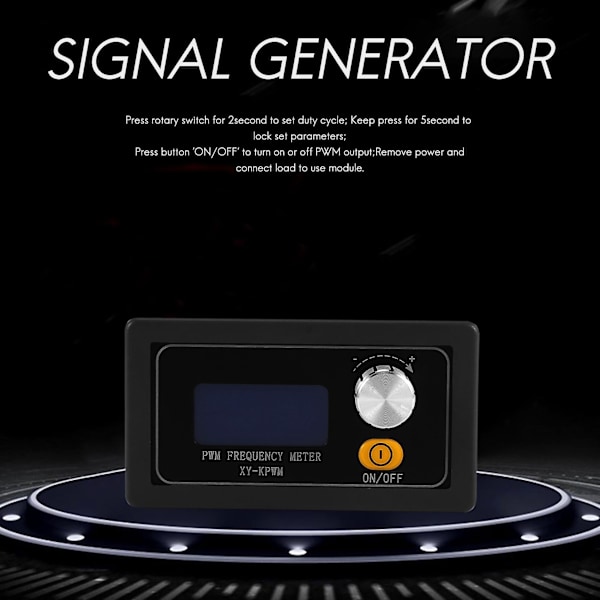

8. Irrota virta ja liitä kuorma moduulin käyttöön.
XY-KPWM-signaaligeneraattori on laite, joka tuottaa sähköisiä signaaleja useilla taajuuksilla, neliöaalloilla ja lähtötasoilla. Sitä käytetään signaalilähteenä tai virityslähteenä testaukseen. Laajasti käytetty tuotantokäytännössä ja tekniikassa.
1. Ulkokuorella
2. LCD-teräväpiirtonäyttö
3. Tukee UART:ta
4. Tukee taajuuden säätöä
5. Tukee käyttösuhteen säätöä
6. Korkea tarkkuus havaitsemisessa
7. Tukee virran katkaisun muistitoimintoa
8. 1-kanavainen PWM-lähtö
9. Kaksi työtilaa
10. Nuppi tukee lukitusfunktiota virheellisen käytön välttämiseksi
11. Tukee lähtökytkentää
Parametrit:
1. Tuotteen nimi: XY-KPWM PWM-signaaligeneraattori;
2. Malli: XY-KPWM;
3. Työjännite: DC 3.3V-30V;
4. Taajuusalue (normaali tila): 1Hz~150KHz;
5. Taajuusalue (tarkka tila): 1Hz~15KHz;
6. Taajuustarkkuus: 2%;
7. Käyttösuhteen tarkkuus: 1% normaali-tilassa;
8. Käyttösuhteen tarkkuus: 0,1% tarkka-tilassa;
9. Käyttösuhteen alue: 0,00%-100%;
10. Lähtövirta: Noin 5-30mA;
11. Lähtöamplitudi: Sama kuin syöttöjännite;
12. Työlämpötila: -40 Celsius~85 Celsius
13. Työkosteus: 0%~95%RH;
Sovellus:
1. Neliöaaltosignaaligeneraattori, joka tuottaa neliöaaltosignaalin kokeelliseen kehitykseen;
2. Käytetään neliöaaltosignaalin tuottamiseen, joka ohjaa moottorin ohjainta;
3. Tuottaa säädettävissä olevia pulsseja MCU:n käyttöön;
4. Himmennin;
5. Nopeuden säädin;
väri: musta
Aineisto: muovi
koko: 71*39mm
Pakkauksen sisältö:
1*Signaaligeneraattori
Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.
Huomautus: Valon kuvaaminen ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
