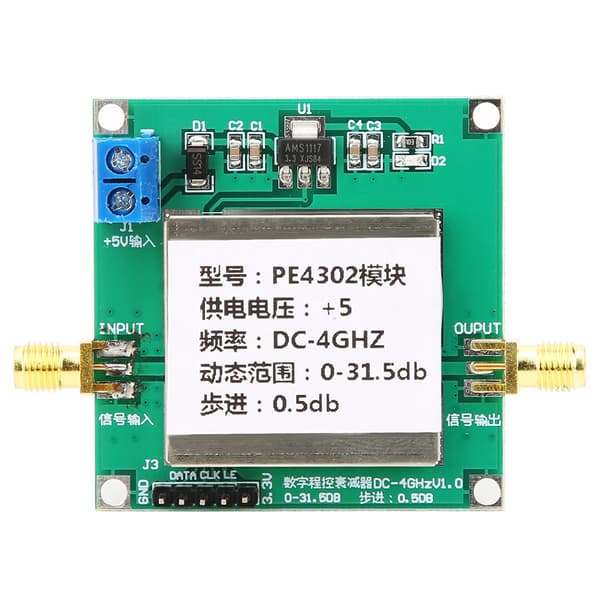

1、PE4302 on korkean lineaarisuuden omaava 6-bittinen digitaalinen RF-askelvaimennin, jonka \"DSA\" vaihtelee 0,5 dB:n askelista 31,5 dB:iin. 2、Taajuusalue vaimennetaan DC-4000MHz:stä. Tämä 50 ohmin RF DSA tarjoaa rinnakkaiset ja sarjamuotoiset CMOS-ohjausliitännät, jotka toimivat yhdellä 3 voltin jännitteellä。 3、Säilyttää korkean vaimennustarkkuuden taajuudelle ja lämpötilalle. 4、Siinä on myös ainutlaatuinen ohjausliitäntä, jonka avulla käyttäjä voi valita alkuperäisen vaimennustilan käynnistyksen yhteydessä. 5、Siinä on suojattu kotelo ja käänteisen suojauksen diodi, luotettava käytössä.
Tuotetyyppi: RF-vaimenninmoduuli
Materiaali: Muovi
Tuotesovellus:
PE4302 on korkean lineaarisuuden omaava 6-bittinen digitaalinen RF-askelvaimennin, jonka \"DSA\" vaihtelee 0,5 dB:n askelista 31,5 dB:iin. Taajuusalue vaimennetaan DC-4000MHz:stä. Tämä 50 ohmin RF DSA tarjoaa rinnakkaiset ja sarjamuotoiset CMOS-ohjausliitännät, jotka toimivat yhdellä 3 voltin jännitteellä ja säilyttävät korkean vaimennustarkkuuden taajuudelle ja lämpötilalle. Siinä on myös ainutlaatuinen ohjausliitäntä, jonka avulla käyttäjä voi valita alkuperäisen vaimennustilan käynnistyksen yhteydessä. Siinä on suojattu kotelo ja käänteisen suojauksen diodi.
Tekniset tiedot
1. Syöttöjännite: 5V DC (tyypillinen virta-arvo 5mA)
2. Ohjelmoitava vahvistuksen vaimennusalue: 0 - 31,5DB Askel 0,5DB Tulo- ja lähtöimpedanssi: 50 ohmia
3. Moduuli tukee rinnakkaisportti- ja sarjaporttitilaa sekä käynnistystilan valintatoimintoa
4. Kaistanleveys: 1MHz - 4GHz (vaimennusarvo on erilainen eri taajuuksilla, katso lisätietoja S21-käyrän indikaattorista)
5. Metallikuoren suojauksella
Eri tilojen kokoonpano
1. Sarjatilan kokoonpano: irrota J5 J7 J6 lyhyt J4
Kolmijohtiminen sarjatila, nastat ovat: GND DATA CLK LE 3.3V
2. Rinnakkaisportti C0.5-C16 -ohjaustilan kokoonpano: irrota J4 J7 lyhyt J5 J6
3. Rinnakkaisportti PUP -ohjaustilan kokoonpano: irrota J4 J5 lyhyt J7 J6
Verkkoanalysaattori mittaa S21:n (eri vaimennusarvoilla)

1 x PE4302 Digitaalinen RF-vaimenninmoduuli
