Ominaisuudet:

upouusi ja korkealaatuinen

PDB-XT60 on suunniteltu tarjoamaan parasta mahdollista suorituskykyä ja luotettavuutta 36x50 mm:n 4-kerroksisessa piirilevyssä.

Se jakaa virtaa LiPo-akusta 6 ESC:lle ja tarjoaa synkronoidut säädellyt DC 5V -lähdöt, lineaarisesti säädellyt DC 12V -lähdöt kameroiden, servojen, RC-vastaanottimien, lennonohjaimien, videolähettimien, LEDien jne. virransyöttöön.

Siinä on XT60-liitin LiPo-akun kätevää liittämistä varten.

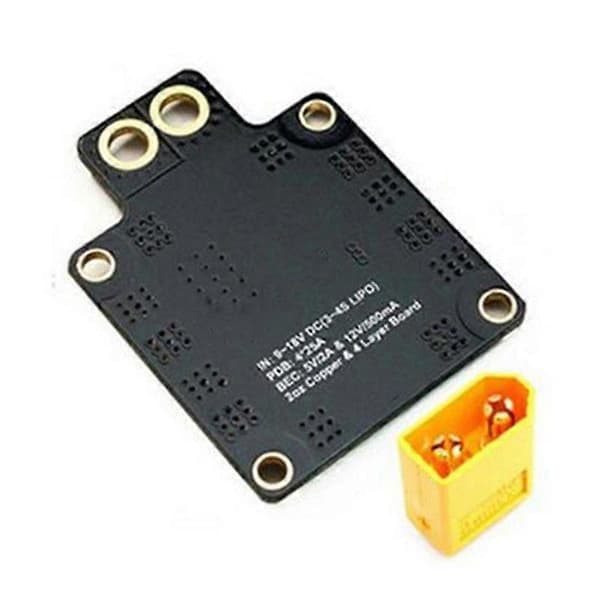

2oz kuparia, 4-kerroksinen 1,6 mm:n piirilevy.

Sisäänrakennettu XT60-liitin.

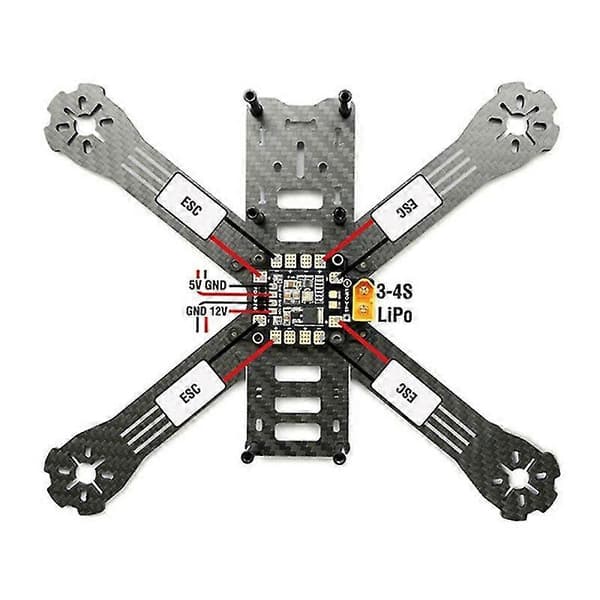

Yhteensä 6 paria ESC-juotosliittimiä sopivat H- tai X-tyypin runkoon.

5V 12V lähtö LED-merkkivalot Oikosulkutolerantti.

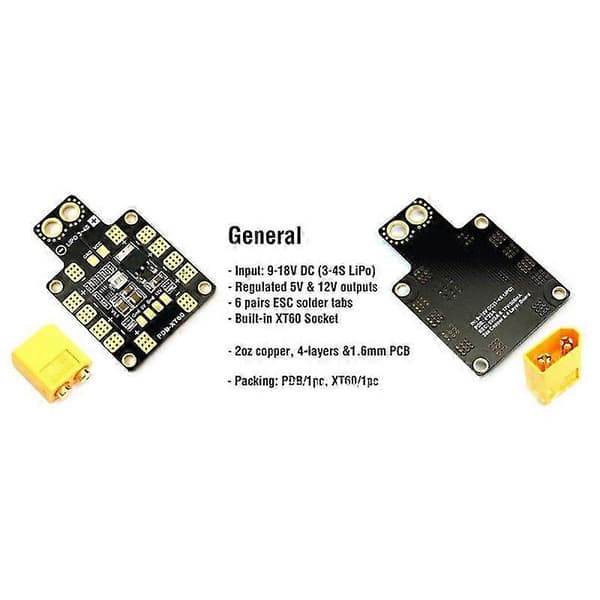

Tekniset tiedot:

- Tulojännitealue (3S-4S LiPo -käyttö): 9 - 18V DC

- Säädellyt 5V ja 12V lähdöt

- LED-virran merkkivalot (5V 12V lähdöt)

- 6 ESC-lähtöä 1 pari VCC/GND-liittimiä



ESC-lähdöt:

- Jatkuva virta: 25Ax4 tai 15Ax6

- Huippuvirta (10 sekuntia/minuutti): 30Ax4 tai 20Ax6

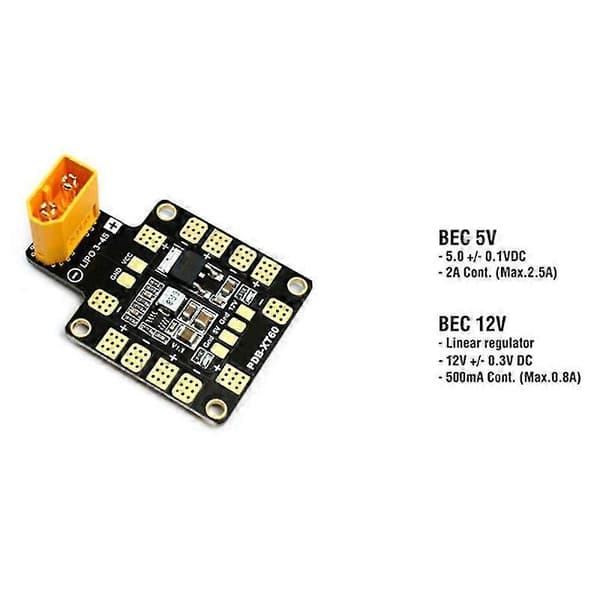

BEC 5V lähtö:

- Suunniteltu RC-vastaanottimille, lennonohjaimille, OSD:lle ja servoille.

- DC/DC synkronoitu buck-säädin.

- Jännite: 5,0 +/- 0,1VDC

- Jatkuva virta: 2 ampeeria (Max.2.5A 10s/minuutti)

- Lähtöaaltoliike: 40mV (VIn=16V, VOut=5V@2A kuorma)

- Oikosulkutolerantti (5 sekuntia/minuutti)



BEC 12V lähtö:

- Suunniteltu Video TX:lle tai FPV-kameralle lineaarisella säätimellä.

- Akun tulee olla 4S LiPo (13~18V DC)

- Jännite: 12,0 +/- 0,3VDC

- Jatkuva virta: 500mA (Max.0.8A 5s/minuutti)

- Oikosulkutolerantti (2 sekuntia/minuutti)



BEC 12V @ 3S LiPo

- Lähtöjännite= 3S LiPo -jännite -1V



Fyysinen:

- Mitat: 36 x 50 x 4 mm (ilman XT60:tä)

- Asennus: 30,5 x 30,5 mm, 3 mm

- Paino: 7,5 g (ilman XT60:tä), 11 g (XT60:n kanssa)



Huomautus:

Salli 0-1 cm:n virhe manuaalisen mittauksen vuoksi. varmista, että et välitä ennen tarjouksen tekemistä.

Eri näyttöjen välisen eron vuoksi kuva ei välttämättä vastaa kohteen todellista väriä. Kiitos!



Paketti sisältää:

1Set x Virranjakokortti
