1. Tämä on tehomittari, jota käytetään painikkeilla.



2. Edut: Yksinkertainen rakenne, kätevä käyttö, vakaa suorituskyky, korkea luotettavuus, korkea herkkyys ja nopea mittausnopeus.



3. Sovellus: Tehon mittaus, instrumentin kalibrointi;



4. Mittausalue 1MHz~10GHz -50~0dBm (ulkoisella RF-vaimennimella voidaan laajentaa 100dbm:iin); Mittaustehoresoluutio: 0,1 Dbm



5. Kätevä, nopea ja helppo käyttää







Yksikkö: dBm



[FUN]: Toimintopainike; [MODE]: Vaihda käyttöliittymää; [SEL]: Automaattinen yhteen- ja vähennyslaskupainike



Näytä mittaustiedot



Näytön merkkikäyttöliittymä



Ensimmäinen rivi: \"RF-POW -51.2 dBm\"



Toinen rivi:\"610uV 7nW\"



Huomautus: -51.2dBm on dBm-signaaliarvo; 610uV viittaa tulojännitearvoon; 7nW viittaa tulotehoarvoon.



Säädä RF-tehonvaimennusarvoa



Näytön käyttöliittymän merkkien näyttö:



Rivi 1: \"RF Attenuator\"



Toinen rivi: \"SUB 000dB\"



Painikkeen käyttö:



[Entertainment]: Toimintopainike, valitse yhteen- tai vähennyslaskuvaihtoehto. Jos SUB näkyy, se tarkoittaa vähennystä; jos add näkyy, se tarkoittaa arvon lisäämistä. Tallenna esiasetettu dB-arvo painamalla FUN-näppäintä pitkään.



SEL: Automaattinen yhteen- tai automaattinen vähennyslaskupainike



Lisäämällä erilaisia RF-vaimentimia ja käyttäjän asettamalla asiaankuuluvat vaimennusarvot, RF-tehomittari voi lukea oikeat tehoparametrit.



Väri: vihreä



Materiaali: PCB



Koko: noin 55 x 45 x 10 mm







Paketin sisältö:

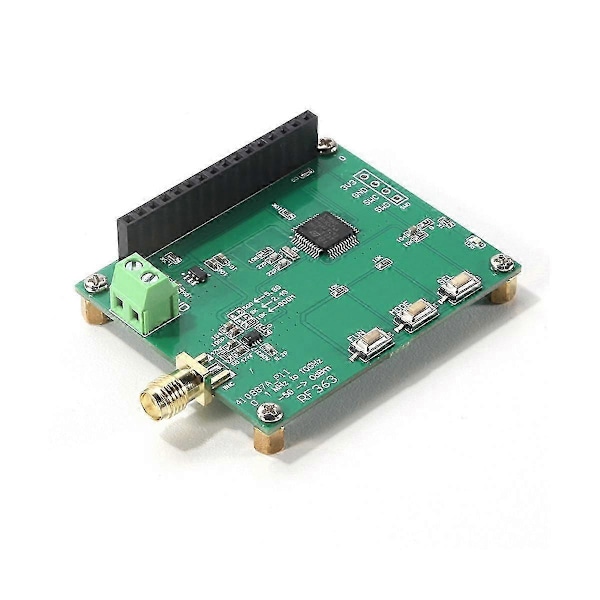

1 x RF-tehomittarimoduuli







Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.



Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
