Sarja: Mini SAS

Johdon koko: 30AWG, tinattu kupari, OD: 0.9x2.3,MM

Lukitus vastakappaleeseen: Salpalla

Päällyste: Au 30u' min yli Ni 100u' min

Syttyvyys: Kaapelin vaakasuora liekki, PCB 94V-0, PBT 94V-0

Sovellukset:

Data/viestintä

RAID (Redundant Array of Independent Disks)

Työasemat

Telineeseen asennettava palvelin

Palvelimet

Tallennusteline

lähetysnopeus 12gbps.

Tekniset tiedot täyttävät SAS 4.0:n.

Mekaaninen suorituskyky

Liitäntä- ja irrotusvoima

Kunto: EIA 364-13. Aseta ja irrota nopeudella 25mm/minuutti.

Liitäntävoima: 55 N maksimi Mini SAS:lle.

Irrotusvoima: 49 N maksimi Mini SAS:lle.

Liitäntävoima: 45 N maksimi SATA-liittimelle.

Irrotusvoima: 10 N maksimi SATA-liittimelle.

Sähköinen suorituskyky:

Kosketusvirran luokitus - 0,5 ampeeria maksimi per nasta kytkettynä.

Jänniteluokitus - 30vac kosketukselle kytkettynä tai ei.

Kosketusvastus - 30mohm maksimi. Alkuperäinen, 15mohm maksimi rasitustestin jälkeen.

Dielektrinen kestojännite - 500 vac 1 minuutin ajan ilman taukoa.

Eristysvastus - 1000 mohm minimi.

Signaalin eheys:

Kytketyn liittimen impedanssi: 100 ohm ± 15%

Absoluuttinen kaapelin läpäisemättömyys: 100 ohm ± 10%

Parikaapelin sovitus: ± 5 ohm

Yhteismoodin impedanssi: 25 - 40 ohmia

Lisäyshäviö: -6 DB maksimi 4,5 GHz asti

Ristiinkytkentä: -26 DB 6 GHz asti

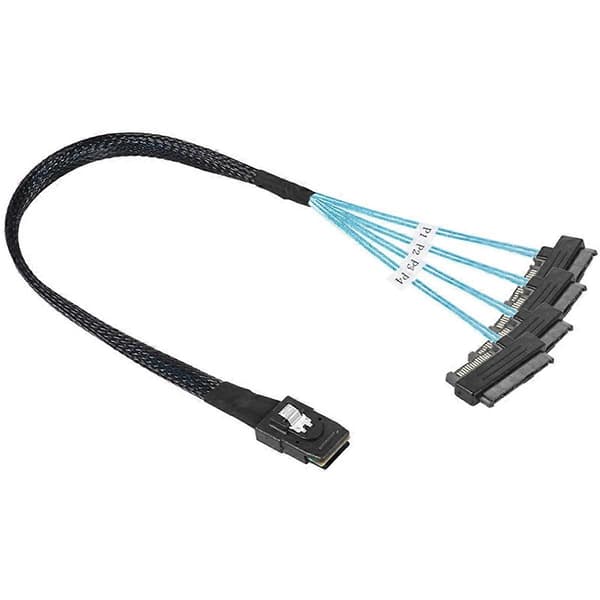

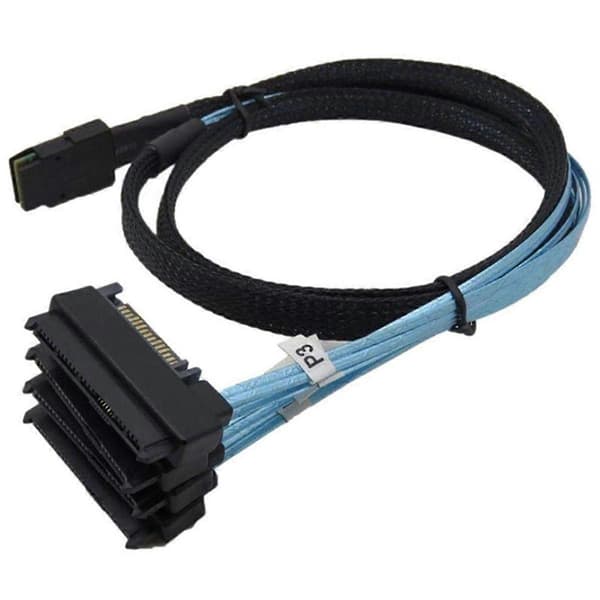

Väri: Kuten kuvassa

Materiaali: Muovi + punottu lanka

Kaapelin pituus: 1m/0.5m



Pakkauksen sisältö:

1 * Mini Sas Sff-8087 - 4 Sff-8482 -kaapeli

Vain yllä mainittu pakkaussisältö, muut tuotteet eivät sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3cm.
