Ominaisuudet:
Läpireikärakenne: Ei johdotusvaikeuksia. Mittaa positiivista tai negatiivista virtaa. Ei virran suunnan rajoitusta.
Sähköisesti eristetty korkeajännitteisestä virtalähteestä, mikä eliminoi riskin herkille valvontalaitteille ja minimoi myös turvallisuusriskit.
Näyttää jännitteen tai (+ -)virran. Jännitealue: 5V-120V. Virta-alue: 0-100A.
Suuri johtokapasiteetti: Anturin läpi menevän reiän halkaisija on 3/4 tuumaa (19 mm).
Kierrä johtoa anturin läpi useita kertoja signaalin vahvistamiseksi. Esimerkiksi, jos virran signaali on vain 0,2 ampeeria, voit kiertää johtoa anturin läpi 10 kertaa ja signaali olisi 10 kertaa vahvempi ja näyttäisi 2,0 ampeerilta.
Hall-ilmiöön perustuva virtamittari lukee virran havaitsemalla johtimen ympärillä olevan magneettikentän, eikä sähköistä kontaktia ole, mikä eliminoi riskin herkille valvontalaitteille ja minimoi myös turvallisuusriskit. Anturi ei kuumene kuten virran shunttivastus, jolla voi olla lämpötilan hajoamisongelmia.
Kolme näyttötilaa:
1. näyttää vuorotellen ampeerit ja jännitteen
2. näyttää vain ampeerit
3. näyttää vain jännitteen
Tekniset tiedot:
Mittausalue: + -100A
Tarkkuus: + - 1%
Resoluutio: 0,3A
Käyttövirta: 7-15mA
Virtalähde: DC 5-120V

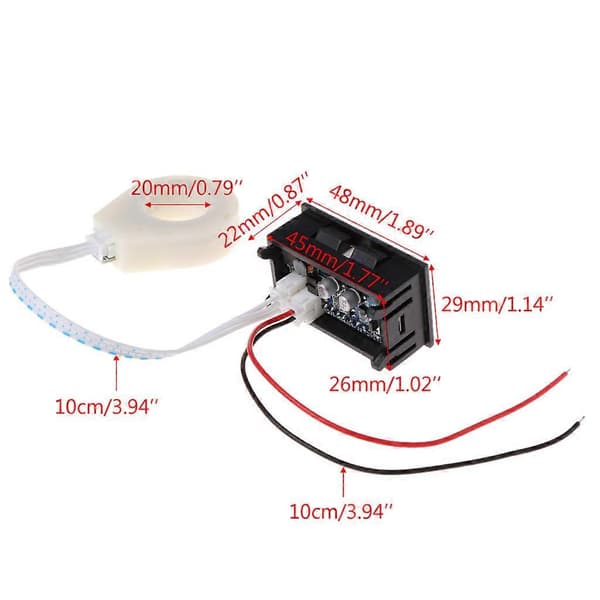

Tuotteen mitat: 48mm*29mm*23mm
Asennusreikä: 45.5mm*25.5mm
Anturin reiän halkaisija: 19mm
Käyttölämpötila: -20C - 60C (-4F - 140F)
Koska resoluutio on 0,3A, virran lukema saattaa vilkkua 0,3A erolla. Esimerkiksi, jos virta on 1,7A, saatat nähdä 1,7A ja 2,0A vuorotellen. Tämä on normaalia.
Jos signaalisi on liian heikko tai et saa haluamaasi resoluutiota, voit kiertää johtoa virta-anturin läpi niin monta kertaa kuin haluat kaksinkertaistaaksesi, kolminkertaistaaksesi tai nelinkertaistaaksesi herkkyyden tai resoluution.
Esimerkiksi, jos virran signaali on vain 0,2 ampeeria, voit kiertää johtoa anturin läpi 10 kertaa ja signaali olisi 10 kertaa vahvempi ja näyttäisi 2,0 ampeerilta.
Huomautus: Meillä on yksityiskohtaisempi käyttöohje, jos tarvitset sähköisen käyttöoppaan, ota meihin yhteyttä.
Paketti sisältää:

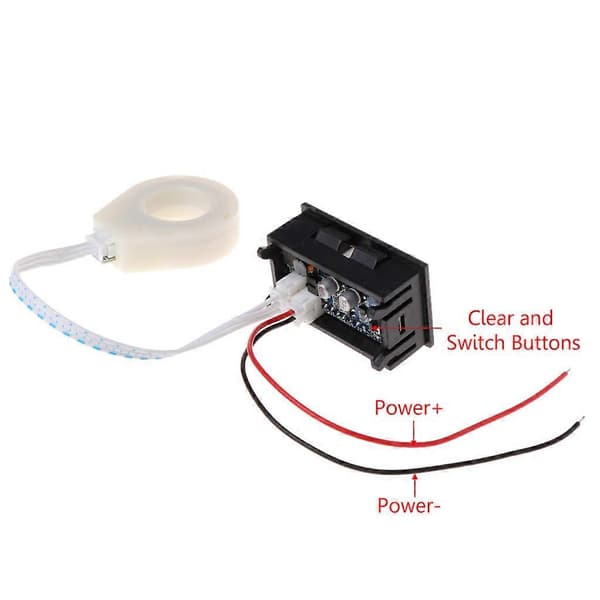

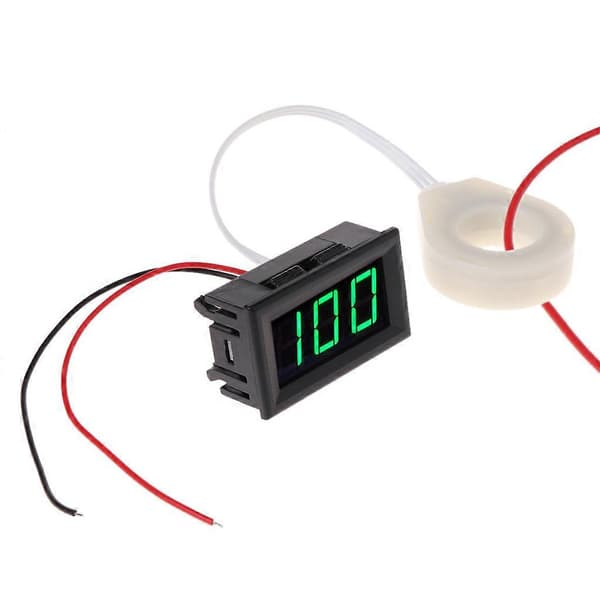

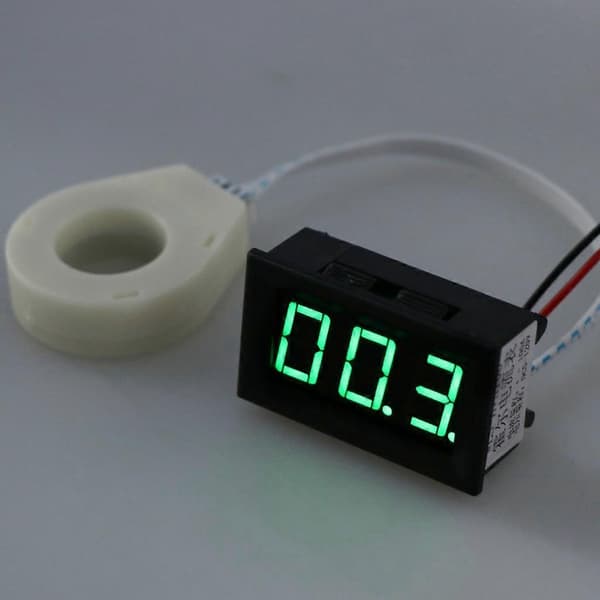

1x digitaalinen volttimittari ampeerimittari
1x Hall-anturi
