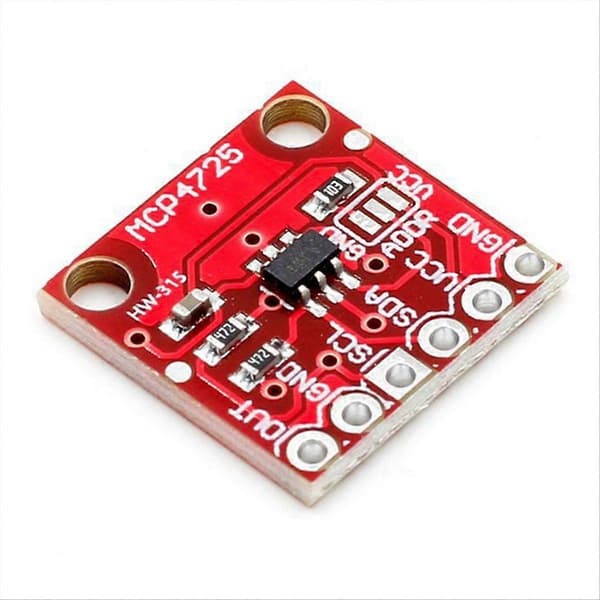

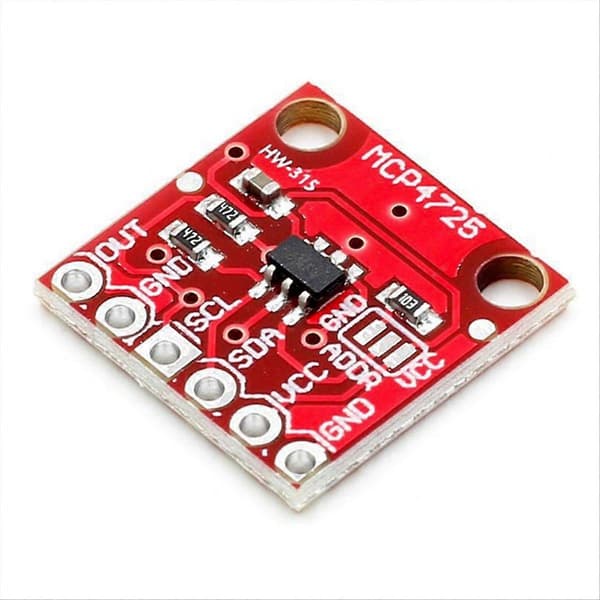

Olet aina halunnut tuottaa analogisia jännitteitä mikro-ohjaimesta, MCP4725 on se, joka antaa sinun tehdä sen! CJMCU-MCP4725 on I2C-ohjattu digitaali-analogiamuunnin (). Sen avulla voit lähettää analogisen signaalin, kuten siniaallon, digitaalisesta lähteestä, kuten mikro-ohjaimen I2C-liitännästä. Digitaali-analogiamuuntimet sopivat erinomaisesti äänen tuottamiseen, soittimiin ja moniin muihin projekteihin!
Tämä CJMCU-MCP4725 Breakout -version korjaa muutamia ongelmia piirilevyssä, mukaan lukien IC-jalanjälki, I2C-nastajärjestys, muuttaa piirilevyn kokonaismittoja sopimaan paremmin projekteihisi ja muutamia muita pieniä hienosäätöjä.

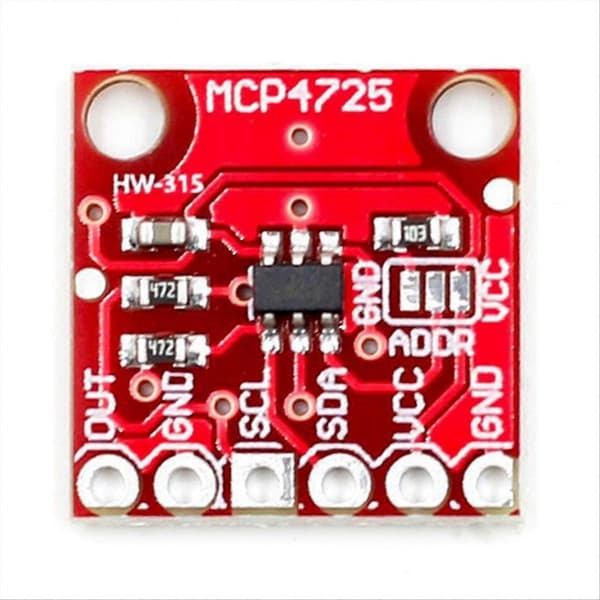

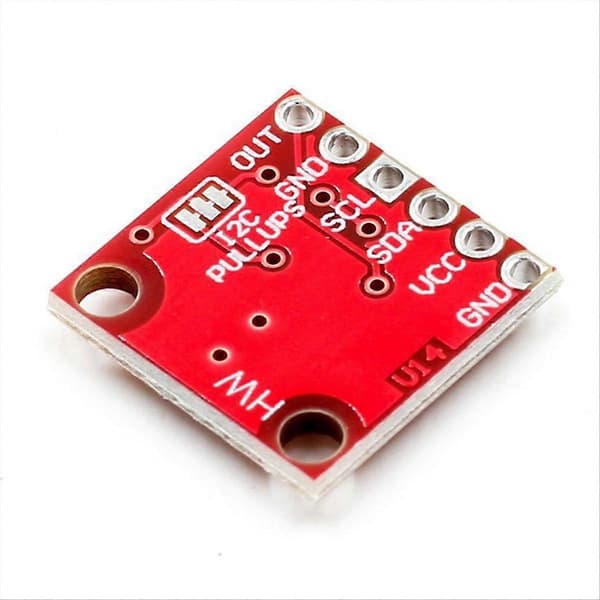

Tämä piirilevy tuo esiin kaikki nastat, joita tarvitset MCP4725:n käyttämiseen, mukaan lukien GND- ja Signal OUT -nastat oskilloskooppiin tai mihin tahansa muuhun laitteeseen liittämistä varten. Piirilevyllä on myös SCL, SDA, VCC ja toinen GND perus I2C-nastajärjestystä varten. Lisäksi, jos haluat käyttää useampaa kuin yhtä MCP4725:tä väylällä, tämän piirilevyn vetovastukset voidaan poistaa käytöstä. Katso ohjeet ja vinkit tähän alla olevasta Hookup Guide -osiosta.
Materiaali: pcb
12-bittinen resoluutio
I2C-liitäntä (Standard, Fast ja High-Speed tuettu)
Pieni paketti
2,7 V - 5,5 V syöttöjännite
Sisäinen EEPROM asetusten tallentamiseen
Eri erien vuoksi tuotteen ulkonäössä ja painetussa tekstissä voi olla eroja, jotka eivät vaikuta käyttöön.
Väri: Kuten kuvassa
Pakkauksen sisältö:
1 x moduuli
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
