Kuvaus:

PCB-levyn koko: 7,3 * 3,2 mm

PCB-levyn paksuus: 1,6 mm

Virransyöttöjännite: 2,5 - 8 V

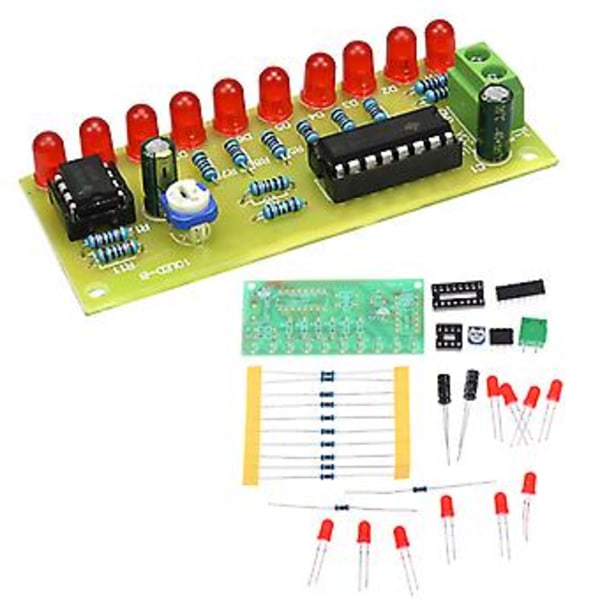

Tämä paketti on pääasiassa desimaalilaskurin piiri ja piiri, jonka kello tuottaa, itsestään virittyvän NE555-monivibraattorin ytimestä, virta R2:n, R3:n ja R4:n kautta lataa kondensaattorin C1, C1 alkaa latautuessaan, NE555:n 2. jalka pysyy alhaalla, joten lähtönapa 3 menee korkeaksi, kun virta R2:n, R3:n ja R4:n kautta lataa C1:n 2/3:een virransyöttöjännitteestä, lähtönapa 3:n taso korkeasta alhaiseen, NE555 johtaa sisäistä purkausta, kondensaattori C1 R4:n, R3:n ja NE555:n 7. jalan kautta purkautuu, kunnes C1:n jännite on alle 1/3 virransyöttöjännitteestä, NE555 ja 3. jalan taso alhaisesta korkeaan. C1 latautuu uudelleen ja tämä sykli muodostaa värähtelyjä. Latausaika: 0,695 (R2 + R3 + R4) C1, purkausaika: 0,695 (R4 + R3) C1, R4:ää voidaan säätää värähtelijän lähtötaajuuden ohjaamiseksi, värähtelykellosignaali syötetään jatkuvasti NE555 CD4017:n 14. jalkaan, lähtönapa 10 on kytketty CD4017:n 10 LEDiin, kun lähtönapa 10 kääntyy, CD4017:n tuottama kellosignaali syötetään korkeaan tasoon, D1 - D10 syttyvät peräkkäin muodostaen vesi-valoefektin.

Voit säätää virtausnopeutta säätämällä R4 LED-valoja.

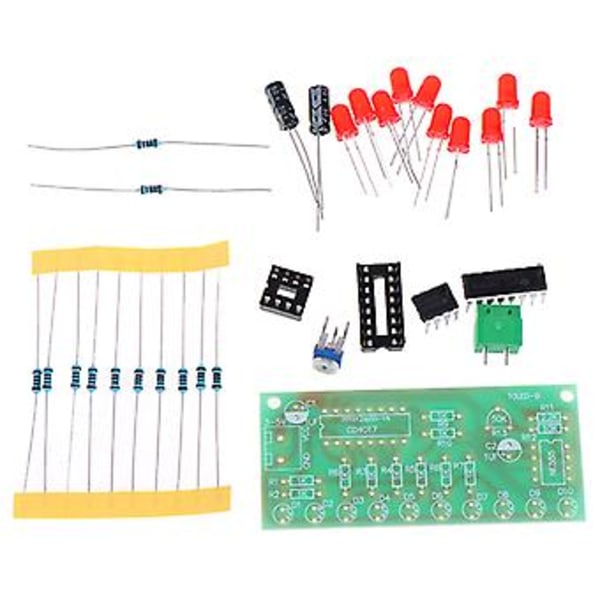

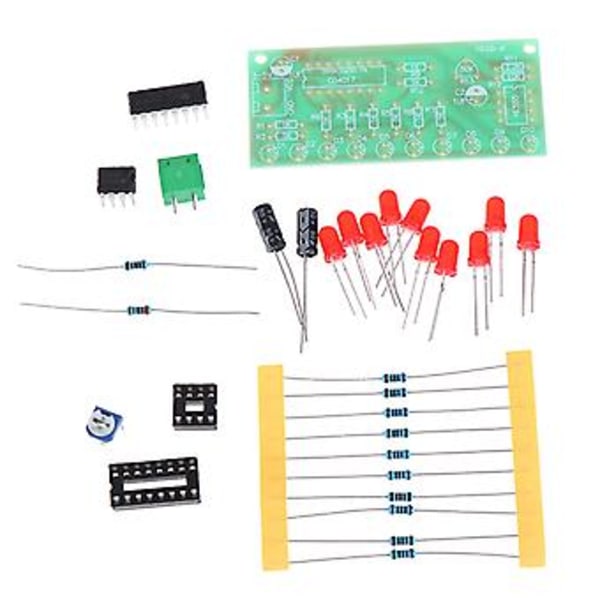

Paketti sisältää:

1 * NE555 + CD4017 Flow LED Light Electronic Production Suite
