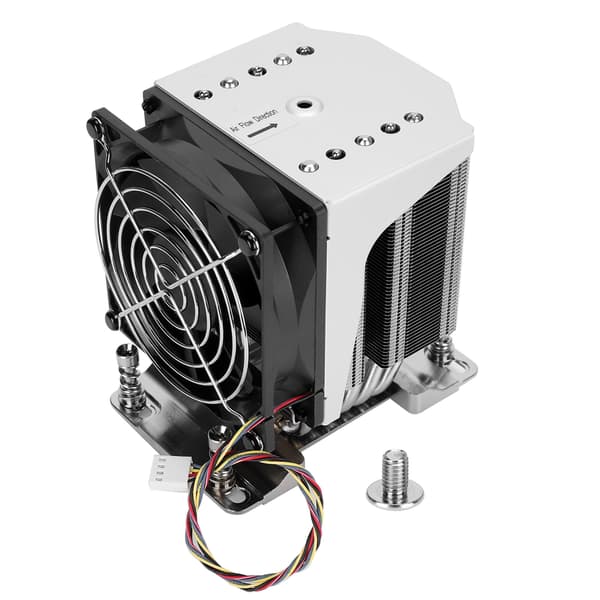

1、Tämä CPU-jäähdytin on suunniteltu erityisesti Supermicron H11-sukupolven 4U-palvelimille ja työasemille, jotka on varustettu AMD EPYC 7000 -sarjan prosessoreilla. 2、Supermicro on testannut ja varmistanut jäähdyttimen perusteellisesti laadun ja jäähdytystehon varmistamiseksi. 3、Tämä CPU-jäähdytin on kestävä, suuri ilmamäärä, hiljainen ja tehokas lämmönpoisto. 4、Jäähdytin voi tehokkaasti alentaa CPU:n tuottamaa lämpötilaa käytön aikana. 5、Tuulettimen nopeus on 3800 rpm, alhainen melutaso, vakaa ja luotettava suorituskyky.
Tuotetyyppi: CPU-jäähdytin
Malli: SNK-P0064AP4
Soveltuva emolevy: Supermicro H11 yksi-/kaksoisemolevy
Socket-tyyppi: Socket SP3
Soveltuva CPU: AMD EPYC 7000 -sarjan CPU-jäähdytin
Ääni (dBA): 38dBA
Nopeus (rpm): 3800rpm
Koko: Noin 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tuumaa
Käyttöalue: 4U-palvelin/työasema-alusta
Tuulettimen liitin: 4Pin
Lämpösuunnitteluteho (TDP): 180W
Nimellisjännite: 12V
Käyttöohjeet:
1. Ennen jäähdyttimen asentamista varmista, että jäähdytin on oikein kohdistettu järjestelmän jäähdytysilman virtaussuuntaan
2. Säädä jäähdyttimen asennusruuvin asentoa jäähdyttimen tarvittavan ilmavirtaussuunnan mukaan, jotta se voidaan kohdistaa vastaavaan mutterikiinnikkeeseen, jotta jäähdytin voidaan asentaa tukikehykseen.
3. Poista lämpöliitäntämateriaali (TIM) tai lämpörasvan suojakansi. Tarvittava määrä TIM:ää on esiasennettu jäähdytyselementin pohjaan. Tarkista esipinnoitettu TIM vaurioiden varalta.
4. Aseta jäähdytyselementti suoraan CPU:n päälle siten, että neljä jäähdytyselementin kiinnitysruuvia ovat kohdakkain neljän jäähdytyselementin kiinnitysnapin tai mutterikiinnikkeen kanssa aukon vahvistuskehyksessä ja kiinnitetty niihin. Jäähdyttimen on oltava oikein kohdistettu järjestelmän jäähdytysilman virtaussuuntaan. Huomaa, että kun kiristät neljää jäähdyttimen asennusruuvia, älä asenna jäähdyttimen jäähdytystuuletinta jäähdyttimen runkoon.
5. Käytä ruuvimeisseliä, jossa on Star T20 -kärki, ja säädä ruuvimeisselin vääntömomenttiasetus arvoon 16,1 kgf-cm (14,0 lbf-in). Ennen ruuvimeisselin käynnistämistä varmista, että ruuvimeisselin kärki on kokonaan työnnetty jäähdytyselementin kiinnitysruuvin pään reikään. Pidä jäähdytyselementin kiinnitysruuvit pystysuorassa asennuksen aikana.
6. Kiristä kaksi diagonaalista jäähdyttimen asennusruuvia ja kierrä ruuveja 1–2 kierrosta, kunnes ne ovat tiukasti kiinni. Älä kiristä kokonaan! Tee sitten sama jäljellä oleville kahdelle diagonaaliselle jäähdytyselementin kiinnitysruuville.
7. Varmista, että jäähdyttimen pohja on oikein sijoitettu CPU:n päälle ja estä jäähdyttimen tärinä. Kiristä kaikki neljä jäähdytyselementin kiinnitysruuvia kokonaan asennuksen viimeistelemiseksi.
8. Asenna jäähdyttimen jäähdytystuuletin ja kiinnikekokoonpano jäähdyttimen runkoon ja kiristä sitten yksittäinen lukitusruuvi tuulettimen kiinnikkeen yläosassa.
9. Liitä SNK-P0064AP4-jäähdytystuulettimen liitin emolevyn CPU-merkittyyn tuulettimen liittimeen.
1 x CPU-jäähdytin
1 x Jäähdytystuuletin
1 x Käyttöopas
1 x Ruuvi
