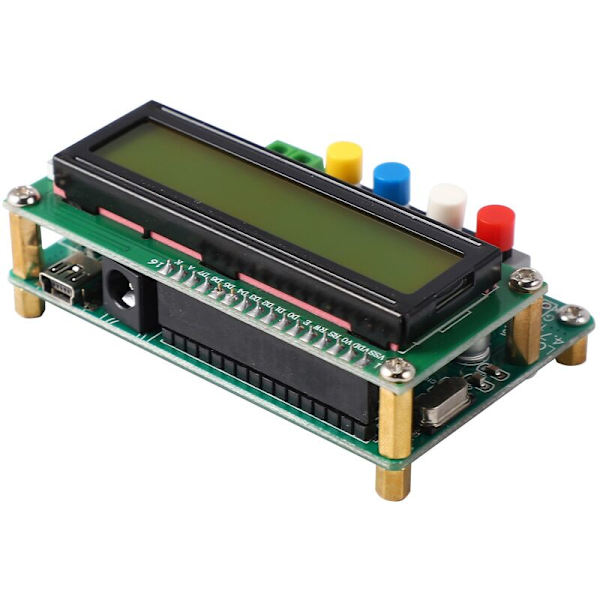

Tyyppi LC100-A on 1µF - 100mF elektrolyyttikondensaattorin testaustoiminto, jossa on kaikki ominaisuudet. Kolmen perusaseman lisäksi kaikissa asemissa on automaattinen alue. Tuotteella on ehdoton etu alhaisessa testiarvossa induktanssinkapasitanssimittareiden markkinoilla (kuten 6243-sarja), tarkkuudessa ja minimiresoluutiossa. Joustava kalibrointi mahdollistaa mittaustarkkuuden ylläpitämisen aina. Laite ei käytä potentiometrien säätöjä. Kalibrointiasetukset tallennetaan kokonaan ohjaimeen. Sisäinen flash-muisti ei ole.
Kuvat: LC100-A oli kytketty suuren kapasiteetin kondensaattorin 1uF-100mF mittaukseen, mitattuna 28,7mF:n rinnakkain, mikä vastaa 4,78mF:n kondensaattoria. 28,7mF:n kapasitanssi ylittää tavallisen pöytäalueen kondensaattorin kapasitanssin. , laitteen testi menee suoraan 100 mF:iin! resoluutio on saavuttanut 0,01 pF, meidän on kiinnitettävä huomiota testipidikkeen vaikutuksiin, jotta testipidike pysyy ilman pääsykykyä normalisoituna 0:aan, ja sitten mahdollisimman paljon, pidä testipidikkeen suhteellinen sijainti kondensaattorissa muuttumattomana, sama koskee pienen induktanssin testausta. Noin 4 kierrosta käämityn langan testaaminen antaa tulokseksi 0,058 uH, tulos vastaa 58:aa instrumenttiluokalle 6243, joka on induktiivinen ja ehdottomasti havaitsematon.
Edun tästä on myös laitteen kondensaattori 0,22 µF, luvut ovat erittäin vakaiden mittausten tuloksia. Jos käytät testitulosten, varmista, että kondensaattorin vakaus on huono tai sillä on huonot korkeataajuusominaisuudet, ja kapasitiivinen näyttö on erittäin vakaa. nykyinen käyttö, paina mustaa painiketta mitattaessa induktanssia, kapasitanssitesti voi myös käyttää samaa menetelmää nähdäksesi.
Tyypinumero: LC100-A LC100-A:n tekniset perusindikaattorit:
Mittaustarkkuus: 1% Kapasiteetin mittausalue: 0,01 pF - 10 uF Minimiresoluutio: 0,01 pF Induktanssin alue: 0,001 µH - 100 Minimiresoluutio: 0,001 µH induktanssin mittausarvoalue: 0,001 - 100 H Minimiresoluutio: 0,001 kapasitanssin mittausalue: 1 µF - 100 mF Minimiresoluutio: 0,01 µF Testitaajuus: kondensaattorit, tiedostoinduktanssit lähellä 500 kHz, suuri induktanssi noin 500 Hz Voit näyttää testin taajuuden nykyisen arvon Tehollisten numeroiden näyttö: 4 Näyttö: LCD 1602 Virtalähde: mini-USB-liitäntä (tai 5V virtalähde) SMD-hitsauskomponentit, vakaat ja luotettavat väri: vihreä Materiaali: metalli + muovi Koko: 8*5*3cm Pakkauksen sisältö:
1 x LC100-A induktori-kondensaattoritaulukko 1 x Mini USB -kaapeli Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valokuvaus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Sallittu mittausvirhe on +/- 1-3 cm.
