Paneelityökalun käyttöohjeet: 1. Varmista paneelin resoluutio, paneelin virta ja taustavalo, jotka haluat testata. Esimerkiksi LTN170X2-L02, meidän on tiedettävä resoluutio 1440x900 6 bittiä, 30-nastainen Double LVDS -kaapeli ja virta on 3,3 V.

2. Liitä virta paneelitesteriin, virransyöttö on 12V-3A tai 12V-5A DC-portti 2,5MM ja 5,5MM sisempi + ulompi -

3. Paina S1 tai S2 asettaaksesi resoluution, kuten 1440 * 900, sinun on asetettava näyttö arvoon 36

4. Valitse paneelin syöttöjännite, paina Auto-painiketta 5 sekunnin ajan. Jos paneelisi on 3,3 V, sinun ei tarvitse valita

5. Liitä LVDS-kaapeli ja taustavalojohto. Paina virtapainiketta, sitten LED-valo. Paina ylös tai alas testataksesi paneelia. Testin päätyttyä katkaise virta



Yksityiskohtaiset tiedot LVDS-kaapeleista:

DF14-20Pin-Single8

DF14-20Pin-Single6

FIX-30Pin-Single8 (virta vasemmalla) bitti

FIX-30Pin-Single8 (virta oikealla) bitti

FIX-30Pin-Double6 (virta vasemmalla) bitti

FIX-30Pin-Double8 (virta vasemmalla) bitti

FIX-51Pin-Double8 (virta vasemmalla) bitti (Yleisin LVDS-kaapeli 32-65 tuuman näytöille)

FIX-51Pin-Double8 (virta oikealla) bitti (Yleisin LVDS-kaapeli 32-65 tuuman näytöille)

FIX-30Pin-Double8 (virta vasemmalla) bitti (17-42 tuuman näytöille)

FIX-30Pin-Double8 (virta oikealla) bitti (17-42 tuuman näytöille)

FPC-LVDS-30Pin-Single8 (virta vasemmalla) bitti

FPC-LVDS-30Pin-Single8 (virta oikealla) bitti

LP-40Pin-Double6(LED-kannettavan HD)

LP-40Pin-Single6(LED-kannettavan SD)

Yhteensä 14 kpl LVDS/FPC-kaapeleita 12-65 tuuman kannettavan/TV-näytölle

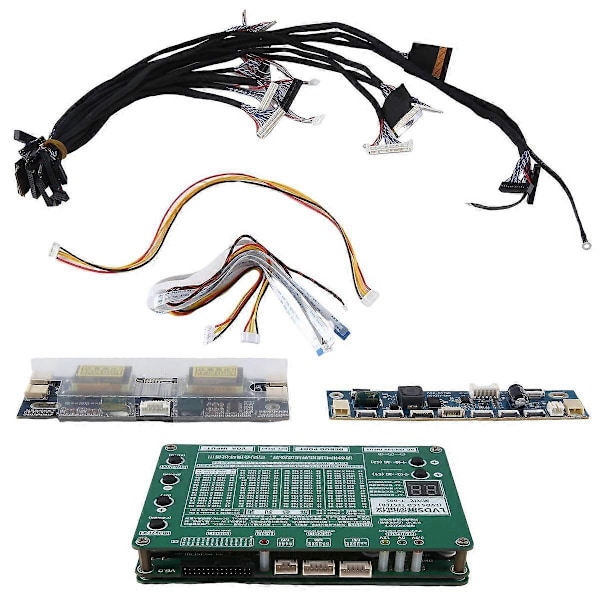

Väri: Kuten kuvassa

Materiaali: PC+Metalli



Paketin sisältö:

1 * Näytön testerisarja



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
