Kuvaus

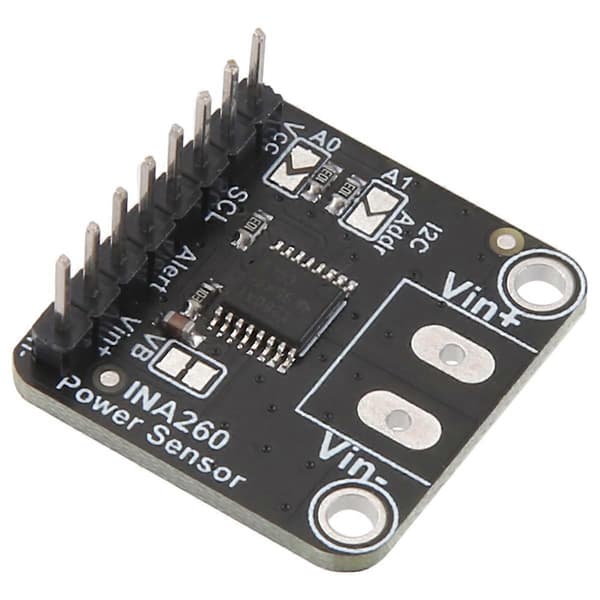

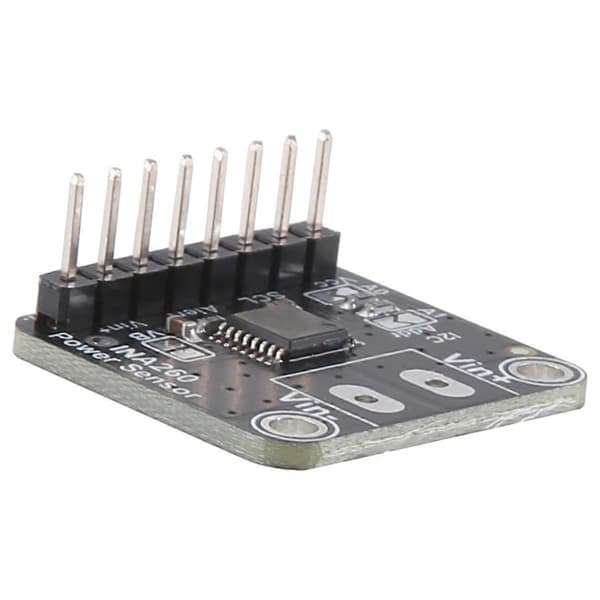

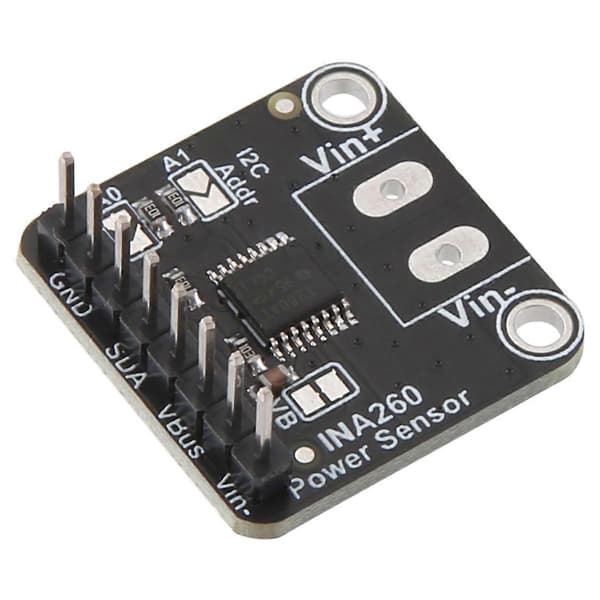

1. Se ei ainoastaan suorita kahden yleismittarin työtä, vaan tekee sen hämmästyttävällä tarkkuudella ja joustavuudella. Sen avulla voit mitata korkean tai matalan puolen tasavirtaa, väyläjännitettä ja saada sen laskemaan tehon automaattisesti. Se tekee tämän 1 %:n tarkkuudella vaikuttavalla jännite-, virta- ja lämpötila-alueella, samalla kun se siirtää tietoja helppokäyttöisessä muodossa I2C:n kautta.

2. Toimii täydellisesti minkä tahansa Circuitpythonin tai yhteensopivan mikro-ohjaimen sekä yksikorttitietokoneiden, kuten , kanssa. Se on yhteensopiva 3V tai 5V logiikan kanssa ja voi mitata väyläjännitteitä jopa +36VDC asti. Ei sovellu vaihtovirralle.

3. Integroidun 2 milliohmin (0,002 ohmin!), 0,1 %:n shunttivastuksen yli oleva jännite mitataan sisäisellä 16-bittisellä ADC:llä, mikä mahdollistaa vaikuttavan virta-alueen mittaamisen 1,5 mA:n resoluutiolla. (Vastuksen resistanssi on niin alhainen, että jotkut yleismittarit rekisteröivät sen oikosulkuna!)

4. Korkean puolen konfiguraatiossa väyläjännitteen mittaus ja tehon laskenta voidaan saada tarkasti, mutta edistyneiden hakkereiden, jotka haluavat mitata väyläjännitettä matalan puolen konfiguraatiossa, on katkaistava V+:n ja Vbusin yhdistävä hyppyjohdin ja liitettävä Vbus-nasta jänniteväylään.



Useimmat virranmittauslaitteet toimivat tietyin merkittävin rajoituksin, jotka rajoittavat niiden käyttökelpoisuutta. Monet ovat vain matalan puolen laitteita, mikä voi aiheuttaa ongelmia, kun maadoitusreferenssi muuttuu virran virtauksen mukana. Muut laitteet, kuten sen sisar Ina219b, välttävät tämän mittaamalla korkean puolen, mutta vaativat shunttivastuksen vaihtamista eri virta-alueen mittaamiseksi. Ina260 välttää nämä rajoitukset ja integroidun tarkkuusshunttivastuksensa ansiosta sitä voidaan käyttää jatkuvasti mittaamaan virtoja jopa 15A:iin asti +36V:lla korkealla tai matalalla puolella.

Tyyppi: Tunnistussensori

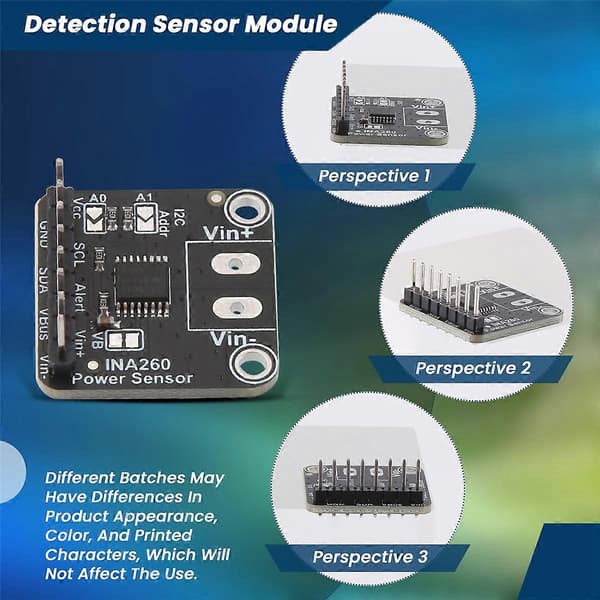

Huomautus: Eri erissä voi olla eroja tuotteen ulkonäössä, värissä ja painetuissa merkeissä, mikä ei vaikuta käyttöön.

Väri: Kuten kuvassa

Materiaali: FR-4

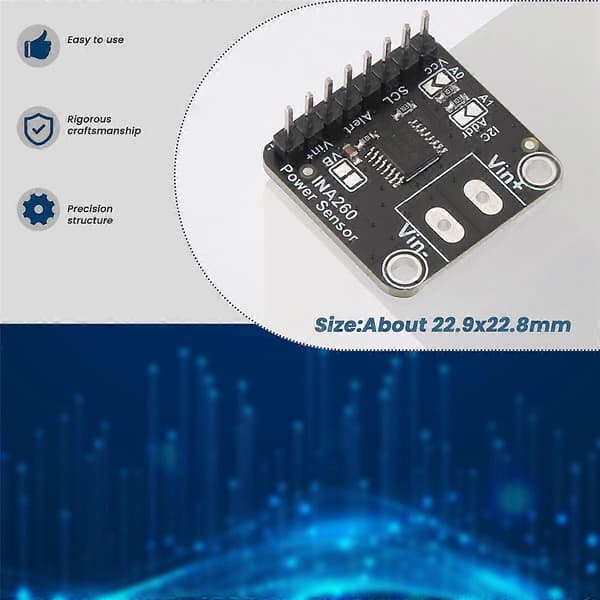

Koko: Noin 22,9x22,8mm



Pakkauksen sisältö:

1 * Tunnistus Se
