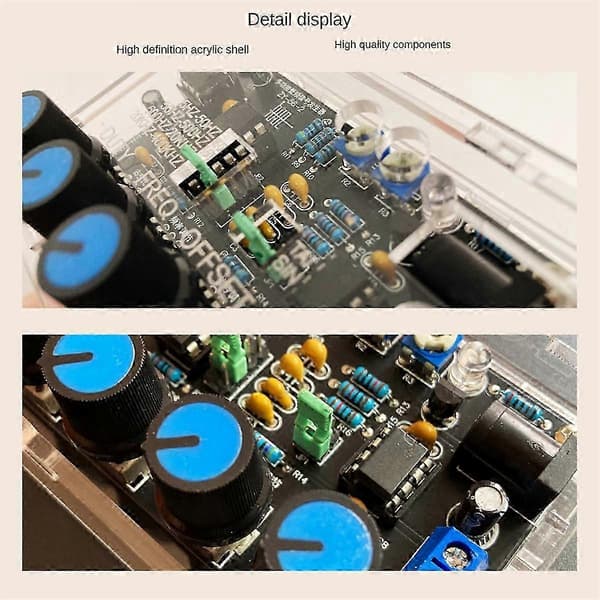

Käyttää ICL8038:aa ja nopeaa operaatiovahvistinta, korkeammalla tarkkuudella. Se voi tuottaa sini-/kolmio-/neliöaaltomuotoja/eteen- ja taaksepäin sahalaitaisia aaltomuotoja. Taajuusalue 5Hz-400kHz. Käyttöjakson alue 2%-95% säädettävissä. Tukee kaksoistehovahvistimia ilman estokondensaattoreita, mikä varmistaa korkean ja matalan taajuuden signaalin vääristymättömyyden. Säädettävä taajuus ja amplitudi. Taajuuden säädössä on karkea- ja hienosäätötoiminnot. Kaikki ovat läpireikäkomponentteja, helppo asentaa. Eri erillä voi olla erilainen ulkonäkö, mikä ei vaikuta käyttöön. Erästä riippuen elektronisten komponenttien/nuppien jne. värit voivat olla erilaisia, mikä ei vaikuta käyttöön. Parametri: Virtalähdejännite 12V-15V. Taajuusalue 5Hz-400KHz säädettävissä. Käyttöjakson alue 2%-95% säädettävissä. Matala vääristymä siniaalto: 1%. Matala lämpötilapoikkeama: 50ppm/°C. Ulostulon kolmioaallon lineaarisuus: 0,1%. DC-biasalue: -7.5V-7.5V. Ulostuloamplitudialue: 0.1V-11VPP. Käyttöjännite: 12V. Liitäntä: 1. Ulostulon suorakaideaalto. 2. SIN/TA Ulostulon siniaalto tai kolmioaalto. 3. GND Maadoitus. 4. Potentiometritoiminto: 1. Käyttöjakso: Käyttöjakson alueen säätö. 2. Taajuuden säätö: Taajuuden säätö. 3. Signaalin säätö: Signaalin DC-biasin säätö. 4. Amplitudin säätö: Siniaallon, kolmioaallon, sahalaitaisen aallon amplitudimodulaatio. Ostoa edeltävät ohjeet: Tämä sarja (irto-osat) ei ole valmis tuote ja sitä käytetään vain tieteelliseen tutkimukseen ja kokeisiin. Tämä sarja ei sovellu asiakkaille, jotka vaativat valmiita tuotteita. Sarjan (irto-osat) kokoaminen ja virheenkorjaus vaatii vastaavaa tietoa ja taitoja. Väri: Musta. Materiaali: FR4 + elektroniset komponentit. Pakkauksen sisältö: 1 x signaaligeneraattorin DIY-sarja kotelolla. Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly. Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kuvan kohteen värin hieman erilaiseksi kuin todellinen. Sallittu mittausvirhe on +/- 1-3 cm.
