Kun moduulin PPS-nasta on kytketty punaiseen LED-valoon, se on aina päällä: se toimii normaalisti, mutta sitä ei ole paikannnettu Vilkkuu: paikannus on onnistunut

Baud rate, moduulin oletusbaud rate on 9600

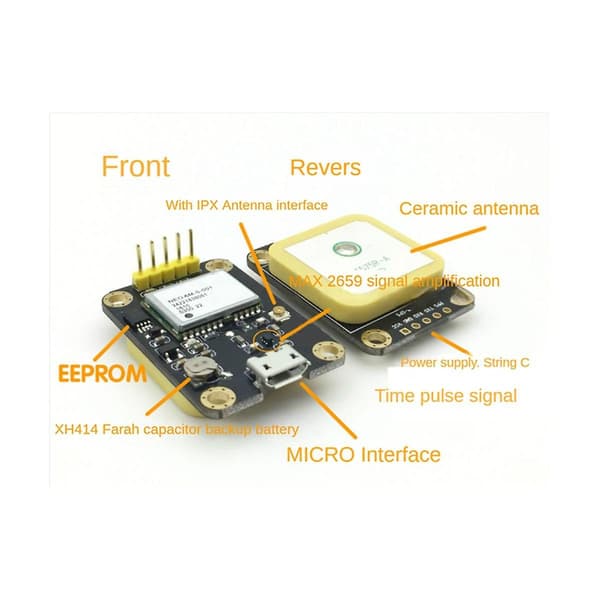

Moduuli toimitetaan keramiikkaantainan kanssa, ja siinä on IPEX-liitäntä muiden aktiivisten antennien kytkemiseen

Moduuliin on lisätty radiotaajuusvahvistinpiiri, joka edistää satelliittien etsimisen nopeuttamista

Moduuli on yhteensopiva 3.3V/5V-tason kanssa, mikä on kätevää erilaisten yksipiiritietokonejärjestelmien kytkemiseen



Väri: Kuten kuvassa

Materiaali: pc+metal

1. Jännite

Tulojännite: 3.3-5.5V

Virrankulutus

Normaali tila: 50 mA

Virransäästötila: 30mA

2. Lämpötila

Käyttölämpötila -40Cto+85C

Säilytyslämpötila -55Cto+100C

3. Pin-kuvaus ja sähköinen liitäntä

moduulin nastat

VCC: virran syöttönasta 3.3-5.5V

GND: virran maadoitus

RXD: Moduulin sarjaliitäntä vastaanotto-nasta - liitä mikrokontrollerin sarjaliitäntä TXD:hen lähettämään

TXD: Moduulin sarjaliitäntä lähetys-nasta - liitä yksipiiritietokoneen sarjaliitäntä RXD:hen vastaanottamaan

PPS: kellon pulssin lähtönasta



Pakkauksen sisältö:

1 x GPS-moduuli



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
