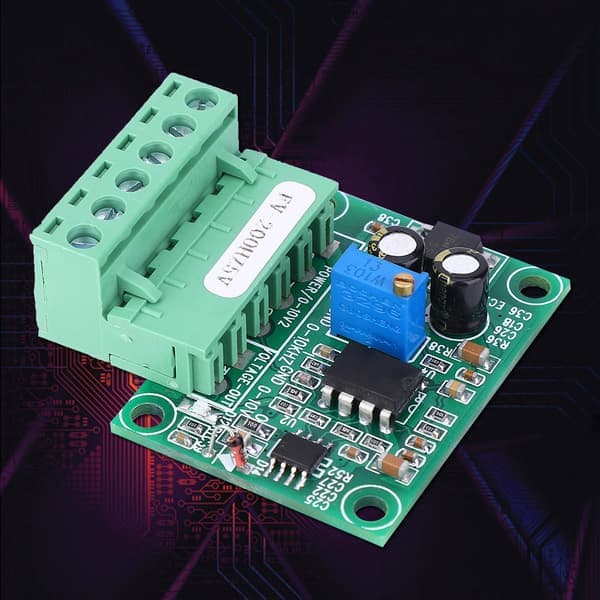

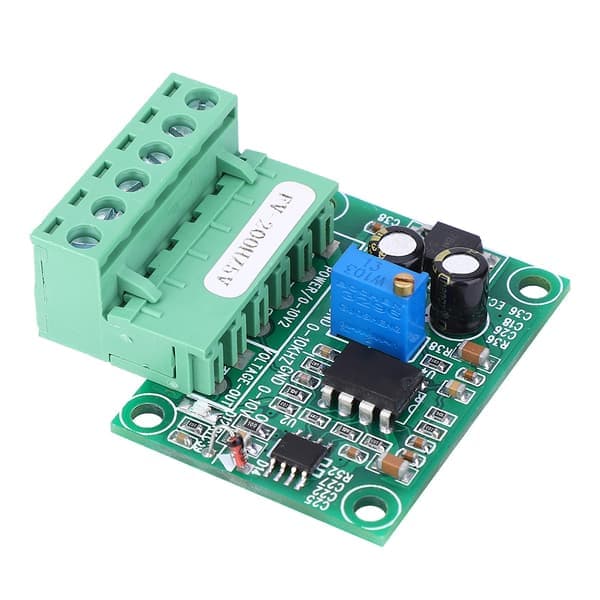

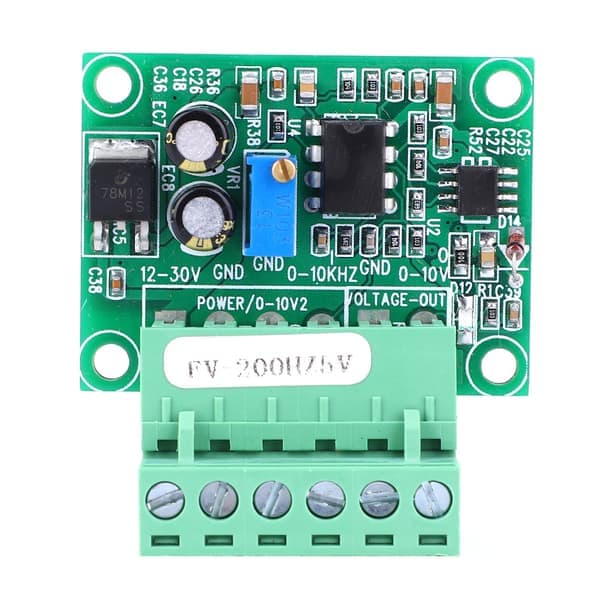

Ominaisuudet: 2. Voidaan käyttää PLC:n ja taajuuden välisen liitännän muuntamiseen tai liikeohjauskortin ja muuntimen liitännän sovitusohjaustilanteisiin. 3. Tulopulssitaso on 5V 12V 24V, voidaan syöttää suoraan, ei sarjavastusta. Tulosignaalin taajuuden tulee kuitenkin pysyä yli 0,5 sekuntia. 4. Lähtövirta on 5MA. Tekniset tiedot: Kunto: 100% upouusi Malli: FV-200Hz5V Toiminto: Tulo 0-200Hz taajuus muunnettu 0-5V Lähtövirta: 5MA Vasteaika: 0,3-0,5 sekuntia Koko: Noin 4,5 x 4,7 x 1,7 cm / 1,8 x 1,9 x 0,7 tuumaa Pakettiluettelo: Käyttöön liittyvät varotoimet: 3. Signaalitulo on eristetty kalvolla. Taattu häiriönestokyky. 4. Käytettäväksi PLC:n kanssa, tukee NPN-tyyppiä. Maadoitusjohdon on oltava. 5. Jos sinun on käytettävä enkooderia, enkooderin tulee pyöriä tasaisella nopeudella yli 0,5 sekuntia. 7. Jos signaalitulo on turbiinivirtaus jne., signaalin sovituksen vuoksi on lisättävä 817-kalvo ja vastus virtausmittarin normaalin toiminnan varmistamiseksi. 8. Jos vastaavuudessa on poikkeamaa, voit säätää sinistä potentiometriä kortilla. Toimitushetkellä olemme säätäneet F/V-potentiometrin tiettyyn vastaavuuteen. Yleensä ei suositella säätämistä itse. Tunnistus ja johdotus: 1. 12-30V--Virransyötön positiivinen 2. GND--Virransyötön negatiivinen (yhteinen maadoituskaapeli) 3. GND--Pulssitaajuuden tulon negatiivinen (yhteinen maadoituskaapeli) 4. 0-10KHZ--Pulssitaajuuden tulon positiivinen 5. GND--Pulssitaajuuden tulon negatiivinen (yhteinen maadoituskaapeli) 6. 0-10V-- Analoginen 0-10V tason lähtö Vastaavuus ja lineaarinen suhde: 20Hz muunnettu 0,5V:ksi 100Hz muunnettu 2,5V:ksi 200Hz muunnettu 5V:ksi
