Elektroninen oppimispaketti digitaalinen ampeerimittarisarja DIY-moduuli ampeerin virtamittari DC:lle

21,00 €

Varastossa

Ke, 17 kesä - ti, 23 kesä

Turvallinen maksaminen

Tyytyväisyyslupaus

30 päivän avokauppa

Tuotekuvaus

upouusi ja korkealaatuinen
Piirikaavio:
AMM-TE-ampeerimittari koostuu pääosin ICL7107:stä, virtapiiristä, referenssijännitelähteestä, tulopiiristä ja näyttöpiiristä.
1.ICL7107 on BCD-ulostulointegraalityyppinen A/D-muunnossiru, jonka sisällä on; lineaarinen vahvistus, analoginen kytkin, värähtely, näytön ohjaus jne.
2.Virtapiiri on jaettu positiiviseen ja negatiiviseen virtaan. Positiivinen virta syötetään J2:n kautta, C8 suodattaa. Negatiivinen koostuu R8:sta, Q1:stä, L1:stä, C6:sta, C7:stä, D2:lle, D3:lle ja ZD1:lle, jotka tuottavat -5 V jännitteen, joka syötetään sirun 26. nastaan.
3.Referenssijännitelähde koostuu R1:stä, R2:sta, VR1:stä, R9:stä, U2:sta. 36-nastainen on referenssijännitteen tulonasta. Säädä VR1-potentiometriä siten, että 36-nastaisen jännite on 100 mV.
4.Tulopiiri koostuu J1:stä, R5:stä, R6:sta ja C3:sta. Kun mitatun piirin virta kulkee R5:n läpi, se tuottaa jännitteen R5:een. Tämä jännite syötetään sirun 31-nastaan R6-virranrajoituksen kautta ja käsitellään, C3 on tulojännitteen suodatinkondensaattori.
5.Näyttöpiiri koostuu DS1-DS4:stä, D1:lle, D4:lle, 4 digitaalista putkea voidaan ohjata suoraan sirulla. R10 on DS1-DS3-digitaaliputkien desimaalipisteiden virranrajoitusvastus.

Valmiin tuotteen virheenkorjaus:

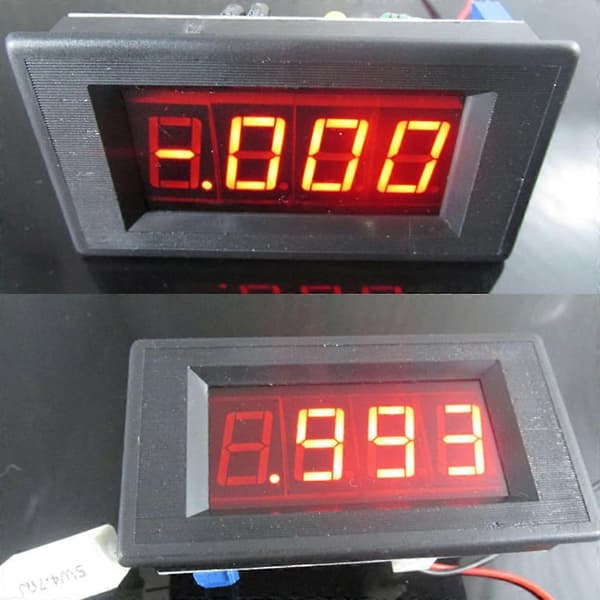

1.Kun olet yhdistänyt DC 5 V:iin (huomioi napaisuus), digitaaliputki näyttää -.000 tai .000, tämä on normaalia.
2.Käytä yleismittaria mitataksesi jännitettä sirun 36-nastan ja 35-nastan välillä ja säädä VR1-potentiometriä siten, että se on 100 mV.

Keskeiset jännitteen viitearvot:
1.Sirun 1-nasta ja 21-nasta: 5 V.
2.Sirun 36-nasta ja 21-nasta: 100 mV,
3.Sirun 26-nasta ja 21-nasta: -5 V.

Erittely:
Materiaali: PCB + metalli + muovi
Tyyppi: Digitaalinen ampeerimittarisarja
Paneelin koko: 79 x 44 mm / 3,11 x 1,73 tuumaa
Asennuskoko: 71 x 39 mm / 2,8 x 1,53 tuumaa
Määrä: 1 kpl

Sähkö
Parametrit:
Käyttöjännite: DC 5 V
Käyttövirta: 35 mA
Tarkkuus: 1 mA
Mitta-alue: 0 - 2 A
Alueen ylityksen ilmaisin: Ensisijainen näyttö 1/-1
Näytön väri: Punainen
Määrä: 1 sarja

Huomautus:
Eri näyttöjen välisen eron vuoksi kuva ei välttämättä vastaa tuotteen todellista väriä. Kiitos!

Paketti sisältää:
1 sarja x digitaalinen ampeerimittarisarja

Tuotenro

ef8d908f-1a1c-4c42-b40c-d199c05517a1
