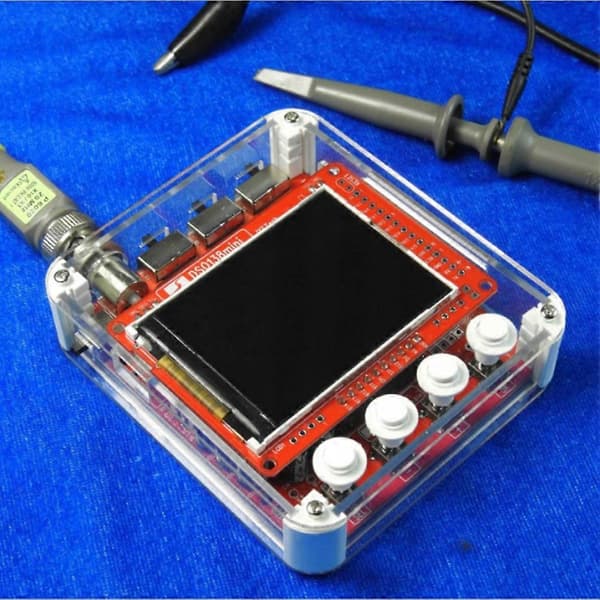

DSO138mini tuo seuraavat parannukset: 1. Parempi rakenne ja pienempi koko

2. USB- tai akkukäyttöinen. 3. Ulkoinen trigger-tulo.

4. Aaltomuodon datan sarjalähtö. 5. Universaali ohjain.

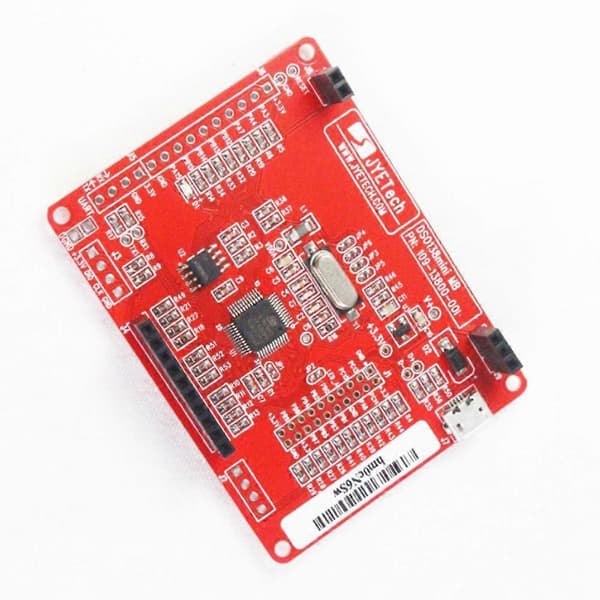

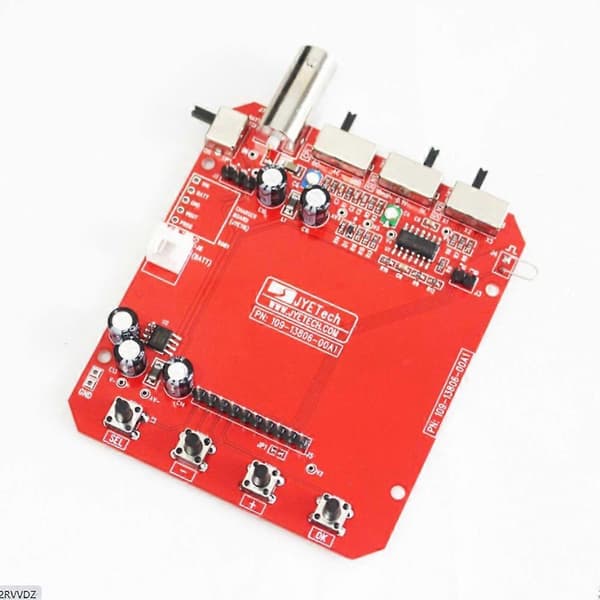

DSO138mini tekee MCU:sta ja LCD:stä yhden piirilevyn, jotta vältetään ongelmalliset pin-header-liitännät, joita käytettiin DSO138:ssa. Tämä ei ainoastaan lisää tuotteen luotettavuutta, vaan mahdollistaa myös pääkortin muuttumisen joustavaksi yleiskäyttöiseksi ohjaimeksi.

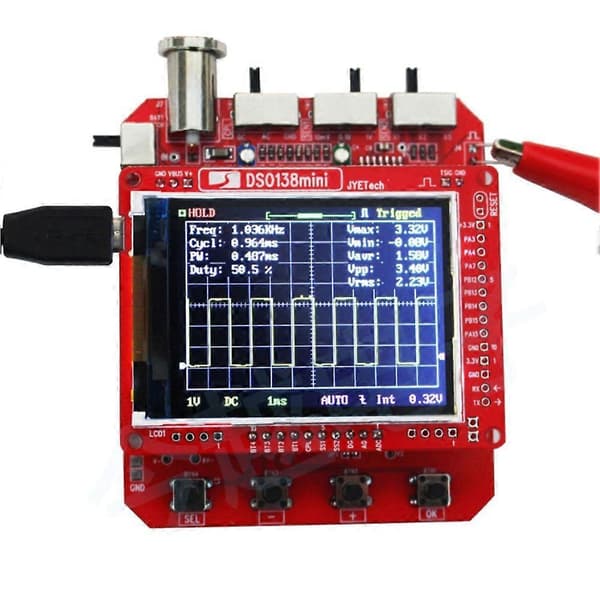

DSO138minin triggeri toimii luotettavasti 10us ja 20us aikaperusasetuksilla. Aaltomuodon data voidaan lähettää sarjaportin kautta, ja data voidaan helposti näyttää PC:llä muiden ohjelmistojen, kuten Gnuplotin, avulla. Tämä kuva näyttää saman aaltomuodon, joka näkyy PC:llä Gnuplotin avulla.

Määrittely:

DSO138:n tärkeimmät ominaisuudet

Näytteenottotaajuus: 1Msps max

Sisäänrakennettu 1KHz/3.3V testisignaali

Aaltomuodon pysäytys (HOLD) -toiminto saatavilla

Tallenna/palauta aaltomuoto

Aaltomuodon sarjadataulostulo

Vertikaalinen:

Kanavien lukumäärä: 1

Analoginen kaistanleveys: 0 - 200KHz

Herkkyys: 10mV/Div - 5V/Div

Herkkyysvirhe: alle 5 %

Resoluutio: 12-bittinen

Tuloimpedanssi: 1M ohm

Suurin tulojännite: 50Vpk

Kytkentä: DC, AC, GND

Horisontaalinen:

Suurin reaaliaikainen näytteenottotaajuus: 1Msps

Aikaperus: 10us/Div - 500s/Div

Tallennuspituus: 1024 pistettä

Triggeri:

Triggeritilat: Auto, Normal, Single

Triggerityypit: Nouseva/laskeva reuna

Triggerin sijainti: 1/2 puskurin koosta kiinteä

Näyttö: 2,4 tuuman värillinen TFT LCD, jonka resoluutio on 320 x 240

Virtalähde: 3,5V - 6V DC

Virrankulutus: 120mA@5V

Fyysiset mitat: 7 x 8cm/2.76 x 3.15inch

Tyyppi: Valmis tuote / Varaosat

Väri: Punainen

Materiaali: muovi



Paketin sisältö:

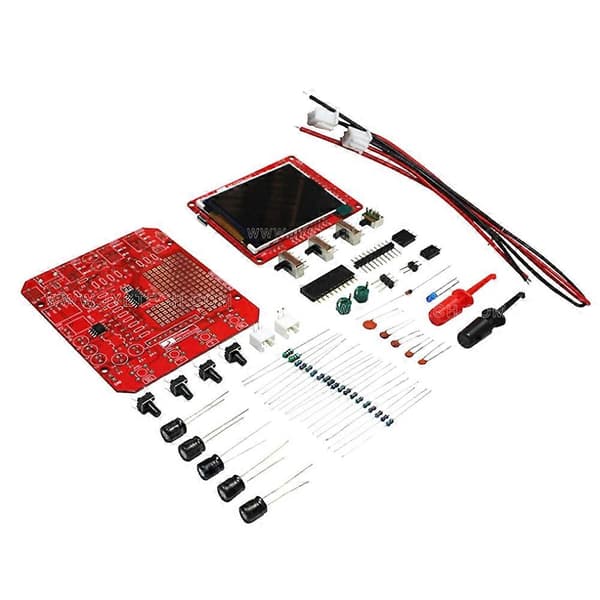

1 setti x DSO138mini oskilloskooppisarja

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.

Huomautus: Valokuvaus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
