Havaittava aaltomuoto ennen laukaisua (negatiivinen viive)
Suurin reaaliaikainen näytteenottotaajuus: 1 Msps
Varustettu 1KHz/3.3V neliöaaltotestisignaalilähteellä
Tuloimpedanssi: 1M
Säädettävä pystysuuntainen siirto näytöllä
Pakkausluettelo:
15001K (hitsatut SMD-komponentit):
Säädettävä liipaisutason asento näytöllä
Kuorioskilloskooppi käyttää 9V DC- power ( power jännite ei saa ylittää 10V! Muuten se voi polttaa koneen). Itse sarja ei sisällä power , ja käyttäjien on valmisteltava itse power . Power virran pitäisi pystyä tarjoamaan yli 200 mA.
Tallenna/haku aaltomuoto, sammutusaaltomuoto ei katoa
Tarkkuus: 12 bittiä
Varustettu automaattisilla, tavanomaisilla ja yksittäisliipaisumenetelmillä, kätevä hetkellisten aaltomuotojen sieppaamiseen
Analoginen taajuuskaistan leveys: 0-200KHz

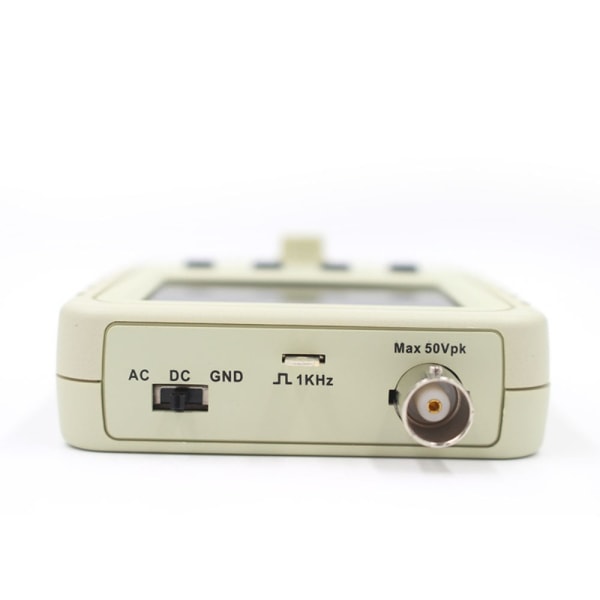

Kytkentämenetelmiä ovat DC/AC/GND
Näytteenottopuskurin syvyys: 1024 tavua
Digitaalinen näyttö aaltomuotoparametreilla, mukaan lukien taajuus, jakso, pulssin leveys, käyttöjakso, maksimiarvo, minimiarvo, keskiarvo, huipusta huippuun, tehollinen arvo

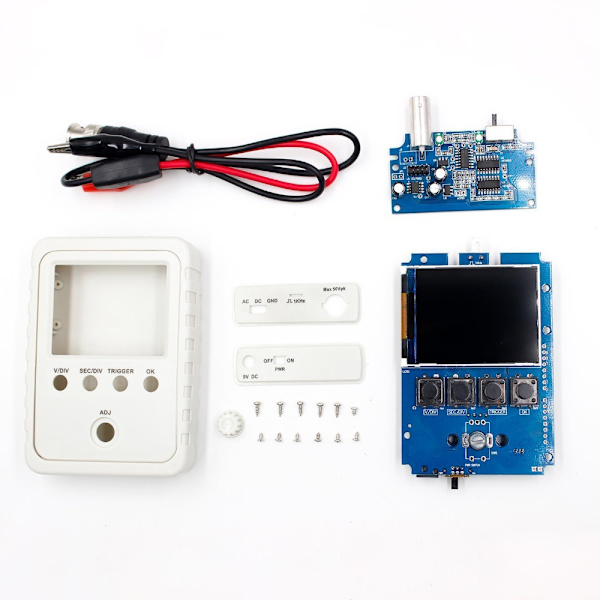

Kaikki kuorioskilloskoopin osat, mukaan lukien analogiset levyn kiinnityskomponentit, on juotettu ja testattu
Aaltomuotonäyttö CAN Frozen milloin tahansa (HOLD-toiminto)
Suurin tulojännite: 50 Vpp (1:1 anturi), 400 Vpp (10:1 anturi)
Laukaisevat nousevat tai laskevat reunat

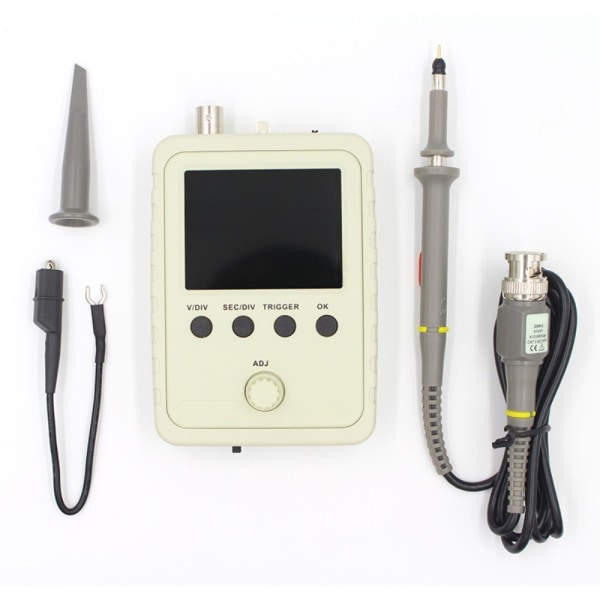

Pakkaus sisältää: 1 kpl DSO Shell oskilloskoopin
