Ominaisuudet:\r

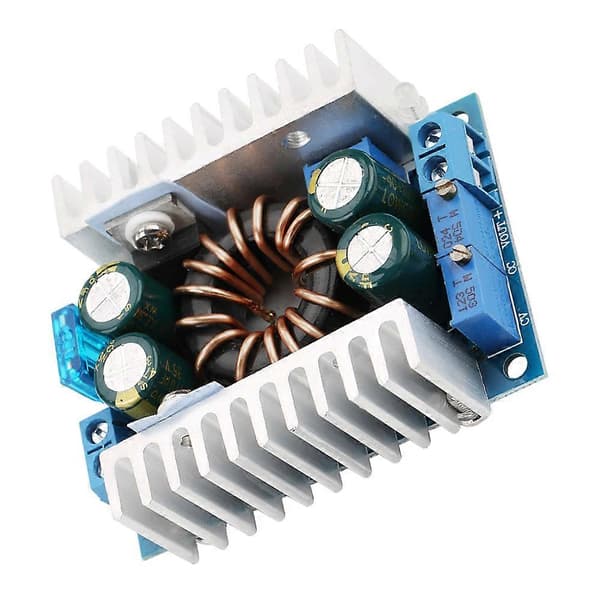

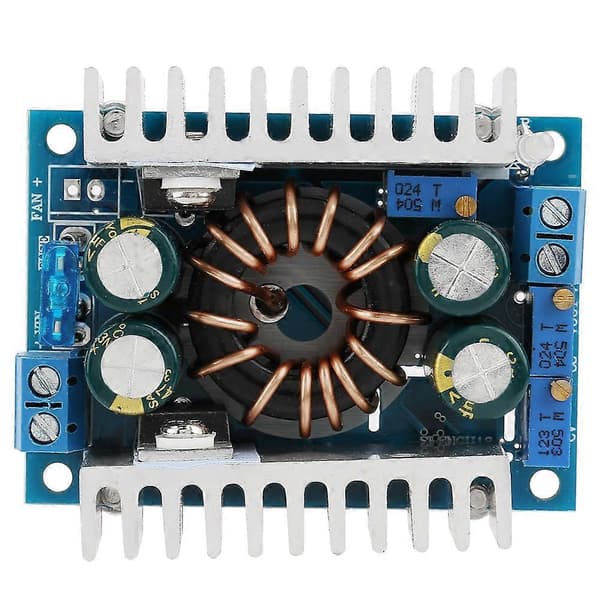

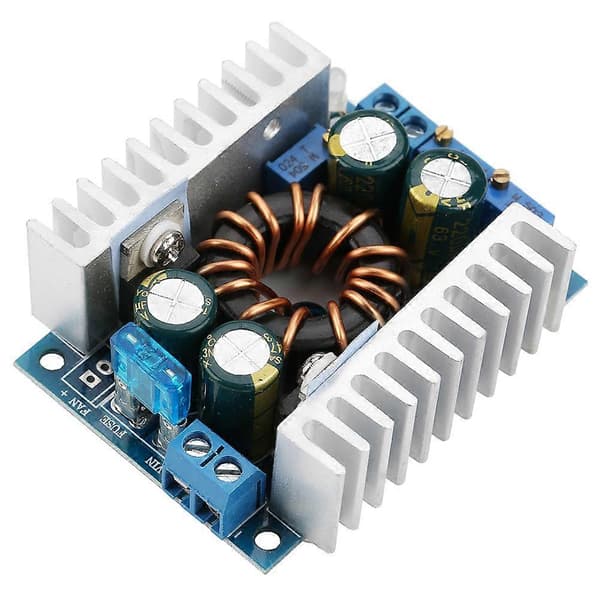

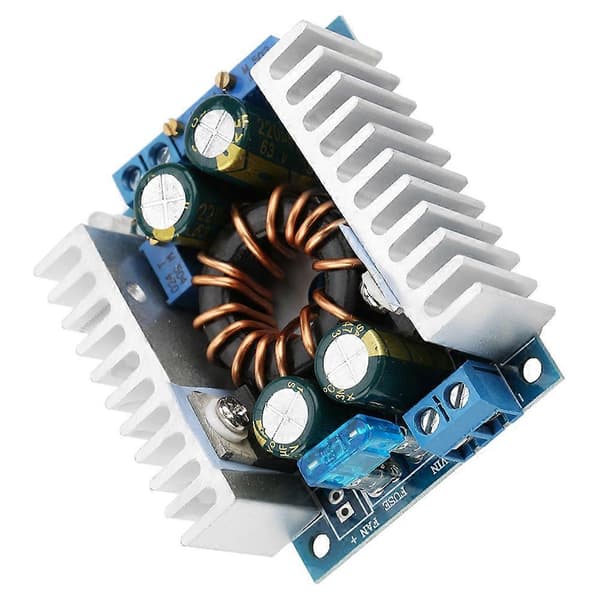

Tämä on eristämätön DC-virtamuunninmoduuli, jolla on pitkä käyttöikä.\r

Suuri teho ja vakaa lähtö, se muuntaa 10-32VDC:n 12-60VDC:ksi.\r

Laadukkaat komponentit takaavat korkean muunnostehokkuuden, jopa 95%.\r

Suunniteltu suurilla jäähdytyselementeillä paremman lämmönpoiston takaamiseksi.\r

Käytetään laajalti aurinkoenergian jännitteen stabilointiin, akun lataukseen, suuritehoisten LEDien ohjaamiseen jne.\r

\r

\r

Tekniset tiedot:\r

Tyyppi: Eristämätön tehostusmoduuli (BOOST)\r

Tulojännite: 10~32VDC\r

Tulovirta: 16A (MAX.); jos yli 8A, paranna lämmönpoistoa\r

Lepovirta: 15mA (testattu muunnettaessa 12V:sta 20V:iin; se kasvaa, kun lähtöjännite on korkeampi)\r

Lähtöjännite: 10~60VDC jatkuvasti säädettävissä\r

(Soveltuu vain, kun tulojännite on pienempi kuin lähtöjännite, ei voi alentaa jännitettä)\r

Lähtövirta: 8A (liittyy tulo- ja lähtöjännitteen eroon, mitä suurempi jännite-ero, sitä pienempi lähtövirta. Paranna lämmönpoistoa, kun virta ylittää 4A)\r

Vakiovirran lähtöalue: 0,3~8A\r

Merkkivalon säätöalue: 0,3~8A\r

Lähtöteho: Luonnollinen jäähdytys 90WMAX; Tehostettu jäähdytys 150WMAX\r

Käyttölämpötila: -40 - 85 ℃ (jos lämpötila on liian korkea, paranna lämmönpoistoa)\r

Taajuus: 150KHz\r

Muunnostehokkuus: 95% (Tehokkuus liittyy tulo-/lähtöjännitteeseen, virtaan ja jännite-eroon)\r

Oikosulkusuojaus: Kyllä (tulo 15A sulake)\r

Käänteisen tulon suojaus: Ei, voi yleensä kytkeä diodin sarjaan tuloon\r

Lähtömerkkivalo: Latauksen merkkivalolla; se näyttää punaista latauksen aikana, vihreää täyteen ladattuna\r

Lähtövirran suojaus: Kyllä\r

Asennustapa: Neljä 3 mm ruuvia (EI SISÄLLY)\r

Kytkentätapa: Liittimet\r

Paino: 74g / 2.6oz (noin)\r

\r

\r

Pakettiluettelo:\r

1 * Jännitemuunnin\r

\r

\r

Virran säätö:\r

1, Säädä CV-potentiometriä kuormitusvaatimusten mukaan, säädä lähtöjännite sopivaan arvoon, esimerkiksi: 4 sarjaa akkuja 55V:iin, 10 sarjaa LEDejä 37V:iin\r

2, Moduulin lähtövirran arvo on asetettu minimiin (käännä CC-potentiometriä vastapäivään, kunnes kuulet pienen rätisevän äänen potentiometristä)\r

3, Kytke ampeerimittariin, kytke LEDiin tai akkuun, säädä CC-potentiometri haluttuun virtaan. Jos sitä käytetään lataukseen, pura akku ennen säätöä.\r

Koska mitä enemmän akun virtaa, sitä pienempi latausvirta. Huomaa, että tämän moduulin virtaa ei voi säätää oikosululla.\r

4, Kytke valovirran säätö päälle, jota käytetään osoittamaan, onko akku täyteen ladattu. Punainen valo palaa latauksen aikana, vihreä valo palaa täyteen ladattuna. Kytke täyteen ladattu akku lähtöpäähän ja säädä merkkivalon potentiometriä, kunnes vihreä valo palaa.
