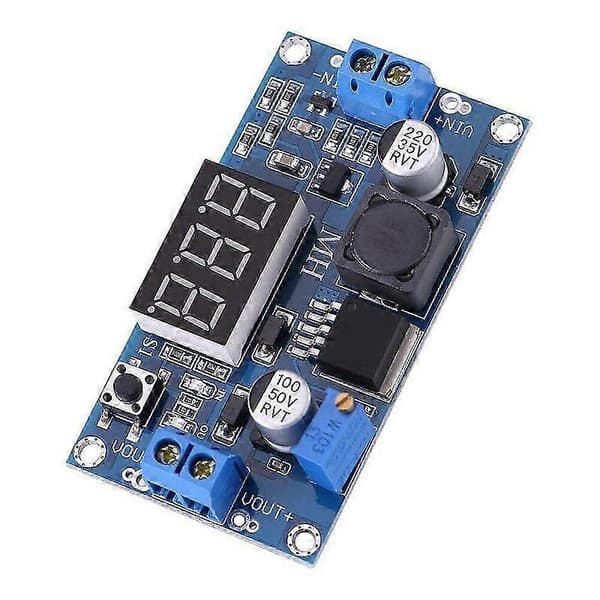

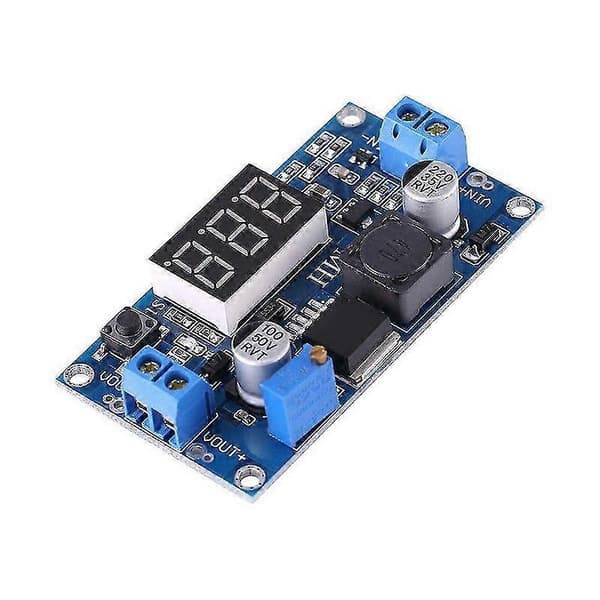

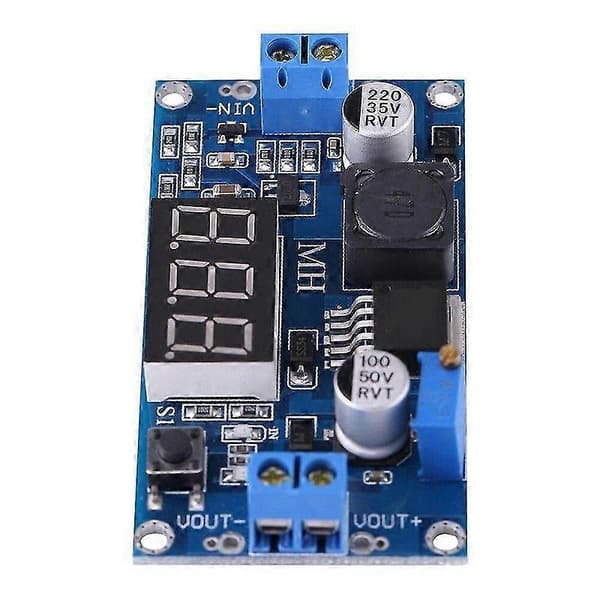

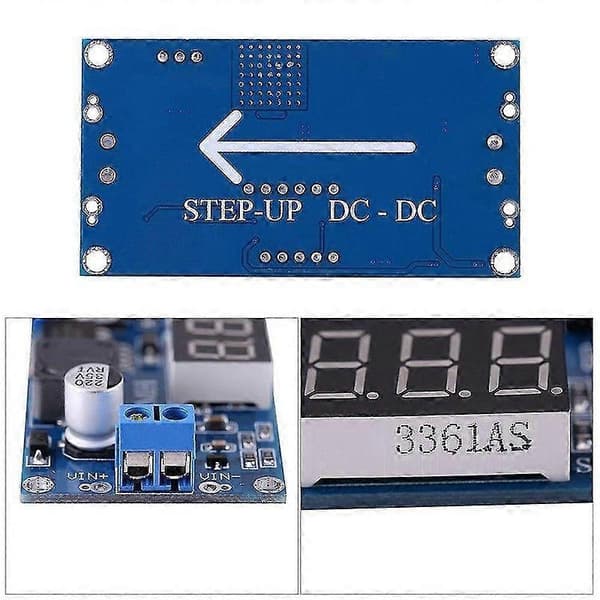

DC-jännitteenalennin LM2596 DC-DC-virtamoduuli LED-näytöllä, säädettävä virtalähde, Step-Down-muunnin 4,0–40 V jännitteensäädin













1. Sisältää volttimittarin näytön, volttimittarin virhe ± 0,1 V, alue 4–40 V. (Huomautus: jos tulojännite on alle 4 V, sisäänrakennettu volttimittari ei toimi eikä näytä mitään)



2. Suuri 5x5-painike vaihtaa tulo- tai lähtöjännitteen mittauksen välillä, ja merkkivalo osoittaa, kumpaa jännitettä mitataan. Ensimmäisellä kerralla digitaalinäyttö näyttää oletuksena tulojännitteen ja IN-merkkivalo palaa; kun painiketta kosketetaan, digitaalinäyttö näyttää lähtöjännitteen ja OUT-merkkivalo palaa. Asetus säilyy muistissa, vaikka laite sammutettaisiin ja käynnistettäisiin uudelleen.



3. Volttimittari voidaan sammuttaa painamalla kytkintä pitkään yli 1 sekunnin ja alle 4 sekunnin ajan. Kun volttimittari on sammutettu, paina kytkintä uudelleen kytkeäksesi sen päälle.



4. Sisältää liitinriman, mutta myös juottaminen on helppoa ja johdotuspisteet säilyvät (tulojännitteen on oltava vähintään 1 V korkeampi kuin lähtöjännite)



5. Käyttää 150 kHz:n sisäistä värähtelytaajuutta, kuuluu toisen sukupolven hakkurijännitesäätimiin, alhainen virrankulutus, korkea hyötysuhde



6. Tulopäässä diodisuojaus, väärä napaisuus ei polta moduulia



7. Sisältää ylikuumenemissuojan ja oikosulkusuojan (jos teho on yli 15 W, vahvista jäähdytystä)















Tarkkuuden säätäminen



Lähtöjännitteen (tulojännitteen) kalibrointivaiheet



1. Vaihe 1: Säädä oikeanpuoleista painiketta niin, että OUT (IN) -merkkivalo palaa ja volttimittari näyttää lähtöjännitteen arvon; paina oikeanpuoleista painiketta yli 2 sekuntia ja vapauta, jolloin volttimittari ja OUT (IN) -merkkivalo vilkkuvat samanaikaisesti siirtyen lähtöjännitteen kalibrointitilaan.



2. Vaihe 2: Paina oikeanpuoleista painiketta (normaalinopeudella), jännitearvo kasvaa yhdellä yksiköllä; paina vasenta painiketta, jännitearvo vähenee yhdellä yksiköllä; koska yksi yksikkö on alle 0,1 V, pienin jännitenäyttö on 0,1 V, joten joudut painamaan painiketta 1–5 kertaa nähdäksesi 0,1 V muutoksen volttimittarissa. Painallusten määrä riippuu nykyisestä jännitteestä; mitä korkeampi jännite, sitä vähemmän painalluksia tarvitaan.



3. Vaihe 3: Paina oikeanpuoleista painiketta yli 2 sekuntia ja vapauta poistuaksesi lähtöjännitteen kalibrointitilasta. Kaikki asetetut parametrit tallentuvat automaattisesti virran katkaisun yhteydessä.







Tekniset tiedot:





Tulojännite: 2,5 V–40 V



Lähtöjännite: 1,25 V–37 V (säädettävä)



Lähtövirta: 3 A (maksimi)



Muunnostehokkuus: 92 % (maksimi)



Lähtörippeli:
