Kuvaus

Pääsiruna on CC2652P, moniprotokollainen langaton MCU integroidulla tehovahvistimella

Tukee Bluetooth 5.2 Low Energy, Thread, Zigbee 3.0 -protokollia

Vaivaton pääsy Home Assistantin ZHA-integraatioon tai Zigbee2Mqtt-laajennukseen. Voit myös käyttää HassIO:ta OpenWrt:ssä

USB-portin muunnossiru CP2102, sisäänrakennettu tunnistus sähköstaattisella purkauksella (ESD) -suojauksella

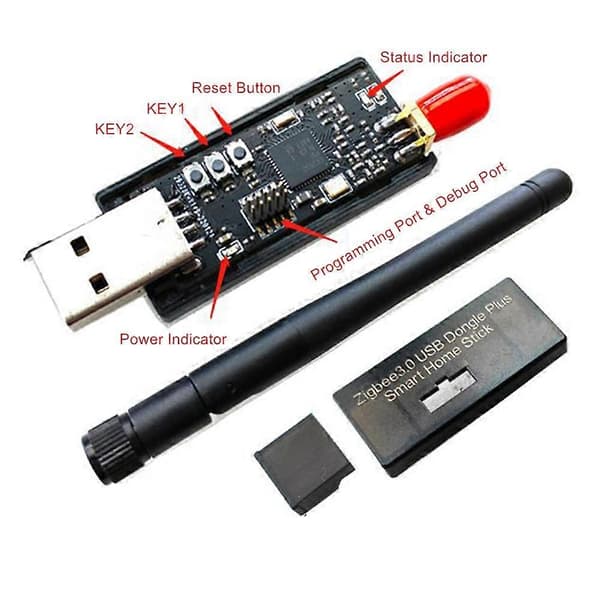

Virran merkkivalo: Ilmaisee virran tilan. Ohjelmoijan tai USB-portin liittämisen jälkeen merkkivalo syttyy

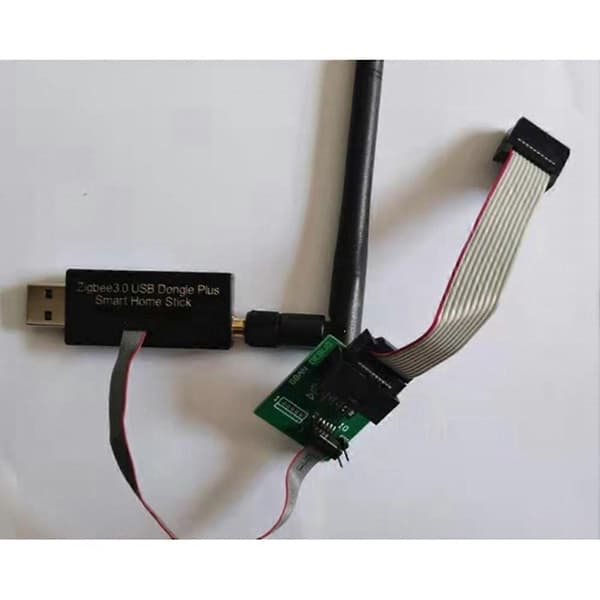

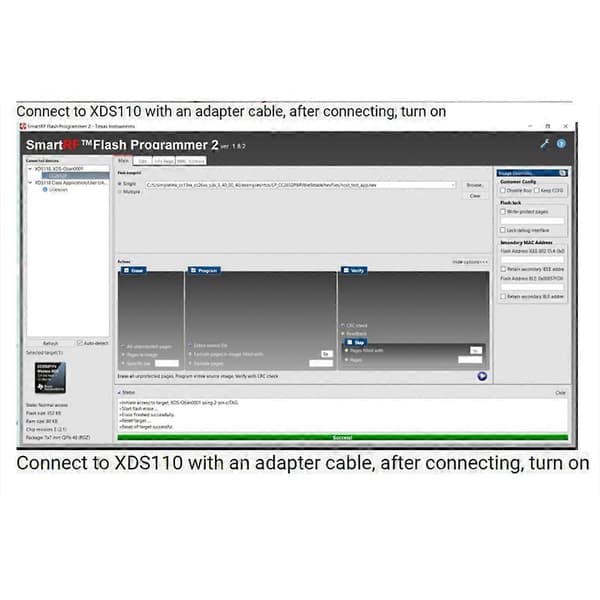

Ohjelmointiportti / debug-portti: käytetään XDS110:n tai muiden sopivien ohjelmoijien liittämiseen, linjajärjestys on seuraava

Tilan merkkivalo: Vasen merkkivalo on punainen merkkivalo, joka on kytketty CC2652P:n DIO6:een ja syttyy korkealla tasolla. Oikea merkkivalo on vihreä merkkivalo, joka on kytketty CC2652P:n DIO7:ään ja syttyy korkealla tasolla.

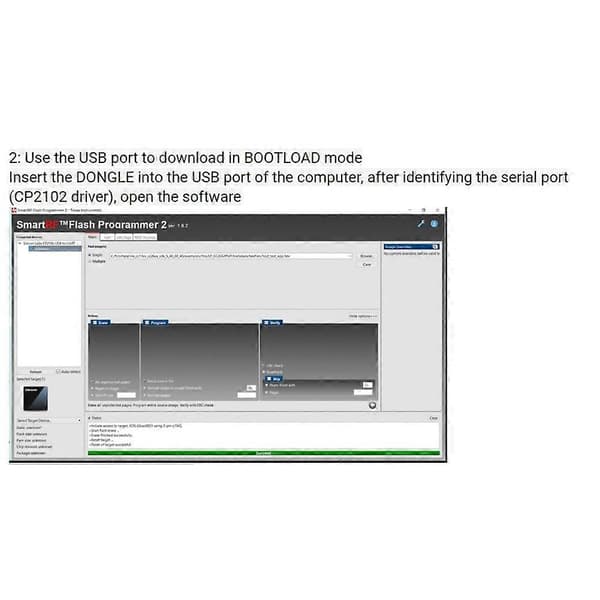

Nollauspainike: käytetään CC2652P-sirun nollaamiseen, käytetään BOOTLOAD-tilaan siirtymiseen tai muihin nollausta vaativiin tilanteisiin

KEY1: Yhdistä DIO15:een, matala taso painamisen jälkeen KEY2: Yhdistä DIO14:ään, matala taso painamisen jälkeen

USB-portti: USB-sarjaliikenteeseen, muunnossiru on CP2102. SWITCH-sirun ohjaus: käytä DIO28-, DIO29-ohjausta.

Tyyli: A perusversio / B ohjelmointikaapelilla

Materiaali: muovi

väri: Musta



Paketin sisältö:

1 * CC2652P CC2652 USB-langaton sovitin

Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valokuvaus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
