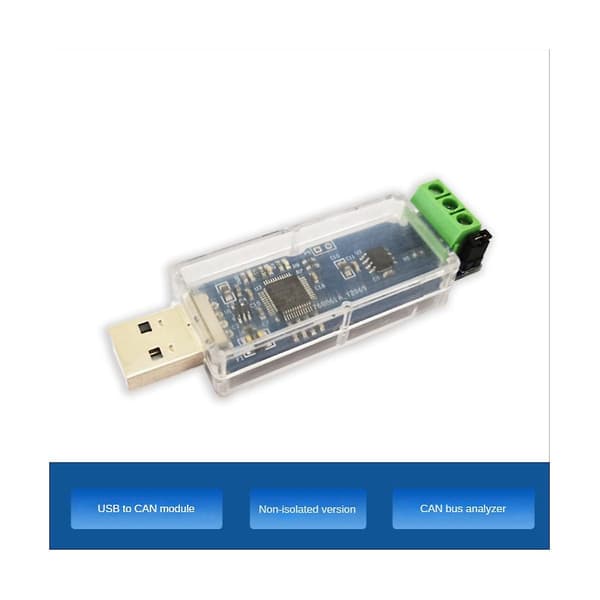

USB - CAN -moduuli on siirretty projektin pohjalta, Cangarooa voidaan käyttää CAN-väyläprotokollan analysointiin.

Tuki: isäntätietokone Cangaroo CAN -protokollan analysointiohjelmisto.

Tyyli: A-CAN ei-eristetty siru TJA1051T/3 on otettu käyttöön, ja nopeus voi olla jopa 1M.

Toiminnalliset ominaisuudet: Tulojännite: 5V (USB-virtalähde)

Siru: A-TJA1051T/3

Nopeus: jopa 1M

Tilan ilmaisin: kolmivärinen LED

Ohjeet:

RES-hyppyjohtimen suojus on asetettu paikalleen, mikä tarkoittaa, että 120Q:n päätevastus on kytketty. Jos sitä ei tarvita, hyppyjohtimen suojus voidaan poistaa.

Liitä CAN_H ja CAN_L CAN-väylään, ja GND voidaan liittää tai jättää liittämättä.

Kytke tietokoneeseen, ja CAN-laite ilmestyy laitehallintaan

Käynnistä ylempi tietokone

Valitse vaadittu nopeus ja näytteenottopiste, napsauta OK, ja piirilevyn värillinen valo syttyy,

Voit lähettää ja vastaanottaa tietoja CAN-väylässä.

Siru:

A-TJA1051T/3 Ei-eristetty

Väri: Sininen ja läpinäkyvä

Materiaali: PCB+ muovi+metalli

Paketin sisältö:

1 x USB - CAN -moduuli

Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
