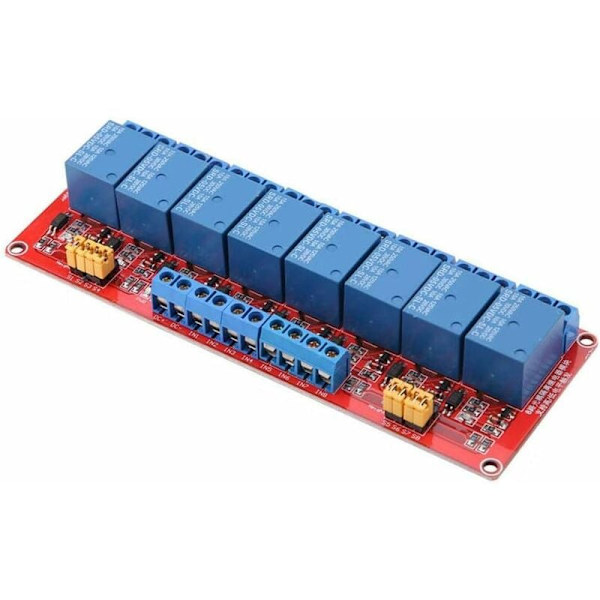

8-kanavainen optoerotinrelerimoduulilevy 24V korkea ja matala laukaisu

kuvaus

SMD-optoerotinisolaatio, vahva ohjauskyky, vakaa suorituskyky, 5 mA laukaisivirta.

Moduulin käyttöjännite on 24 V

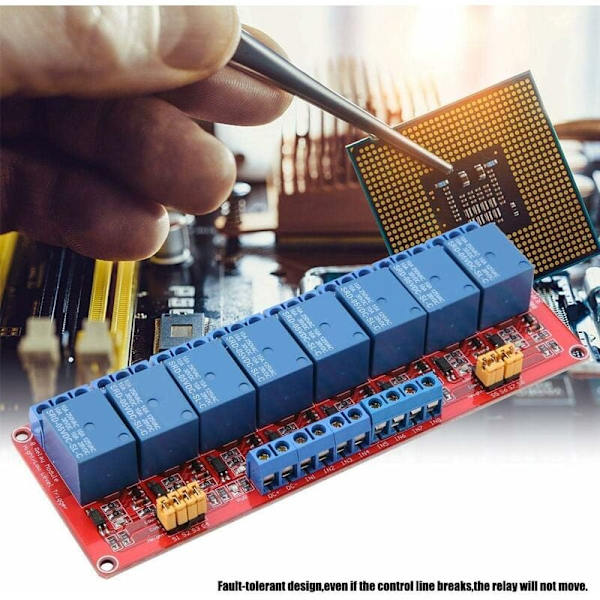

Vikasietoinen muotoilu, vaikka ohjauslinja katkeaisi, rele ei toimi.

Jokainen moduulin polku voidaan vaihtaa korkeaksi tai matalaksi hyppyasetuksilla.

< p>Virran merkkivalo (vihreä), 8-suuntainen releen tilan merkkivalo (punainen).

Tekniset tiedot:

Paino: 118 g / 4,2 unssia

Yleinen rajapinnan kuormitus: AC 250 V/10 A, DC 30 V/10 A

Moduulin mitat (P x L x K): 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 tuumaa

Pultinreiät: 3,1 mm; 136 x 44,5 mm (jako)

Jännite: 24 V

Moduulin liitäntä:

1. DC+: liitä virtalähteen positiiviseen napaan

2. DC-: liitä virtalähteen negatiiviseen napaan

3. In1-in8: Kunkin kanavan asetusten mukaan vastaavaa relettä voidaan ohjata sulkemaan korkea ja matala taso.

Releen lähtöliitäntä: on 24 linjaliitäntää, kaikki liitännät voidaan liittää suoraan johtoihin, mikä on käyttäjille kätevää.

1. NO1-NO8: Rele on normaalisti avoin liitäntä, rele on ripustettu ennen sulkemista ja se on kytketty COMiin pian sulkemisen jälkeen;

2. COM1-COM8: yhteinen releliitäntä;

3. NC1-NC8: normaalisti suljettu releliitäntä. Aseta COM ennen kuin rele laukeaa ja keskeytä sen laukeamisen jälkeen.

Korkea- ja matalatason laukaisun valintaliitäntä:

1. S1-S8 on releiden 1-8 jatkuvan korkean ja matalan laukaisun valinta;

2. Kun com ja oikosulku on kytketty, vastaava rele laukaistaan matalalla tasolla, ja kun com on kytketty oikosulkuun korkealla, se laukaistaan korkealla tasolla.

Pakkauslista:

1x relemoduuli
