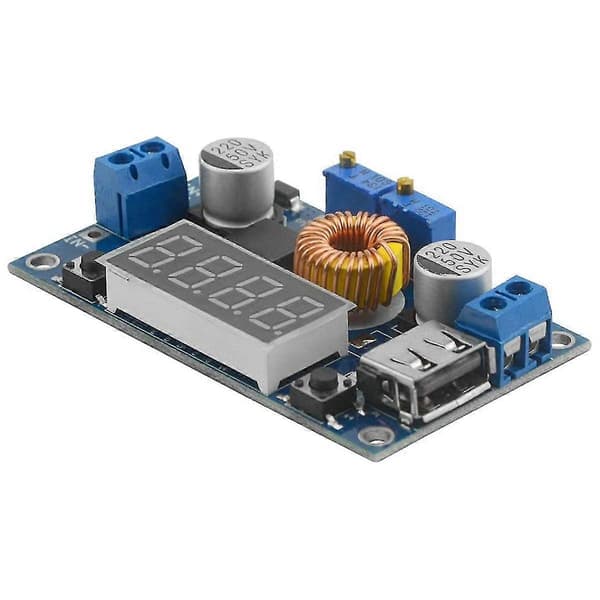

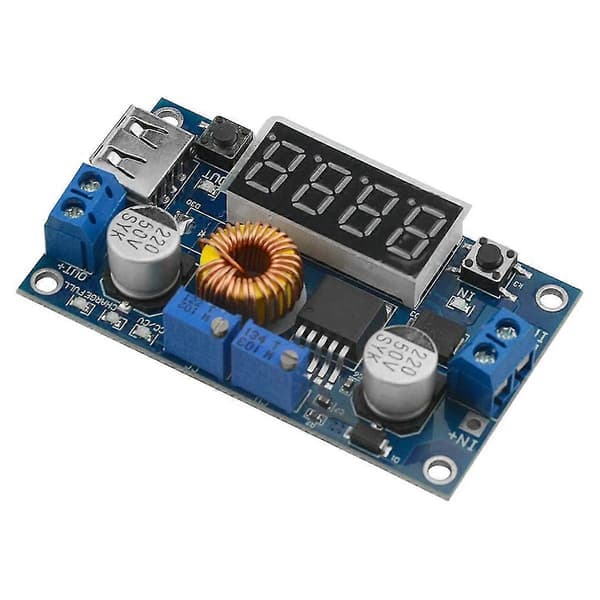

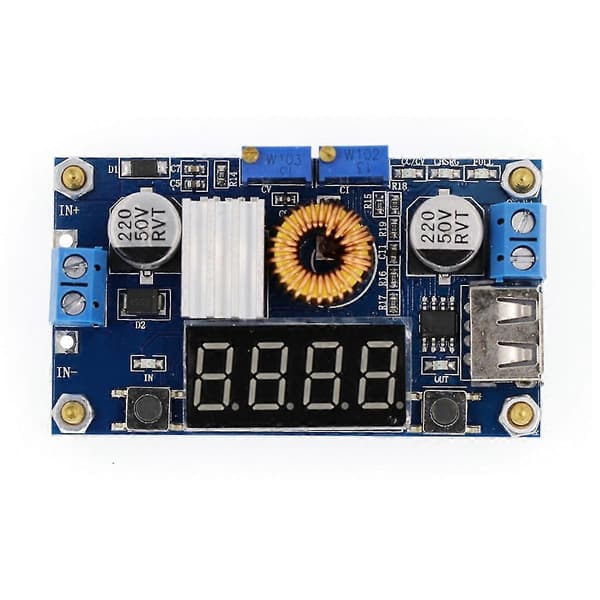

Moduuli 1. Sisäänrakennettu jännite-, virta- ja tehomittari, voit käyttää tätä moduulia ilman yleismittaria, mikä on yksinkertaisempaa ja intuitiivisempaa. 2. Sisäänrakennettu USB-liitäntä voi ladata digitaalisia tuotteitasi. (Huomautus: USB-lähtöjännite on sama kuin moduulin lähtöjännite, ei kiinteä 5 V:n lähtö, varmista USB-laitteen lataus) 3. , nopeus, alhainen aaltoilu; Kolme päätoimintoa: (1) Käytetään tavallisena alennusmoduulina, jossa on ylivirtasuojaus; (2) Käytetään laturina litiumakkujen, akkujen, -kadmium--vetyakkujen (akkupakettien) jännitearvoille, aurinkopaneeleille, tuuliturbiineille ja muihin tilanteisiin; (3) Käytetään suuritehoisena LED-vakiovirtakäyttömoduulina; Siinä on kaksi tilaa, vakiojännite ja vakiovirta, ja merkkivalo osoittaa, missä tilassa moduuli on tällä hetkellä; Kun sitä käytetään litiumakkulaturina, voit asettaa kelluvan latausjännitteen ja latausvirran, ja merkkivalot osoittavat. Ilmaisee, latautuuko se vai onko se täysin ; Virranrajoitussuojaustoiminnolla moduuli ei pala edes silloin, kun lähtö on oikosulussa. Sisäänrakennettu jännite- ja ampeerimittari voidaan kalibroida itse, eikä ongelmia tule olemaan

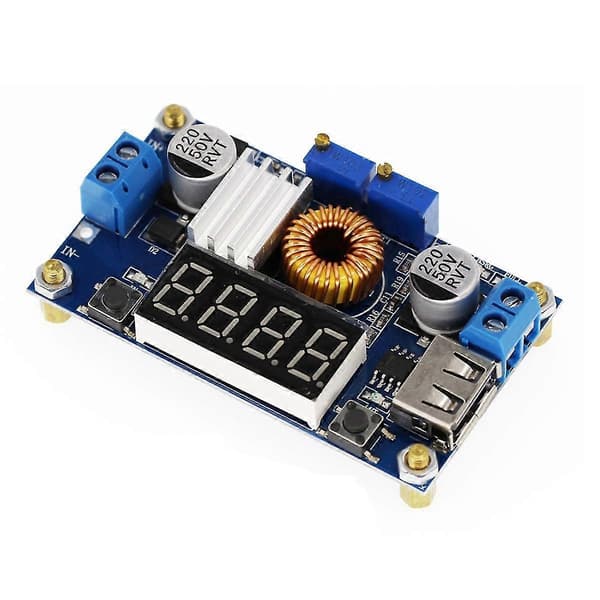

Jäähdytyslevyllä, kuparipylväs annetaan
Moduulin parametrit. Tulojännite: 5-36V. Lähtöjännite: 1,25-32V jatkuvasti säädettävissä. Lähtövirta: säädettävissä, (suositellaan käytettäväksi 4 sisällä.) Lähtöteho: 75W (suositellaan käytettäväksi 50W sisällä, vähennä tehoa paine-eroa käytettäessä) Käyttölämpötila: -40~+85 astetta. Käyttötaajuus: 180KHz. Muuntohyötysuhde: 96%. Oikosulkusuojaus: kyllä Ylilämpötilasuojaus: kyllä (katkaisee automaattisesti lähdön ylilämpötilan jälkeen) Tulon käänteisen kytkennän suojaus: ei, (tarvittaessa kytke suurvirtadiodi sarjaan tulon kanssa) Asennus: 4 kpl 3 mm ruuvia. Johdotus: johdotusliitin tai hitsausliitin, V-IN on tulo, V-OUT on lähtö. Moduulin koko: pituus 68,2 mm leveys 38,8 mm korkeus 15 mm väri: sininen Materiaali: PCB, metalli Käytä tavallisena alennusmoduulina ylivirtasuojauksella: Ohjeet: (1) Paina oikeaa painiketta, säädä digitaalinen mittari [näytön lähtöjännite] -liitäntään ja säädä \"vakiojännitepotentiometriä\" saadaksesi lähtöjännitteen saavuttamaan haluamasi jännitearvon; (2) Säädä digitaalinen mittari [näytön lähtövirta] -liitäntään ja oikosulje suoraan moduulin pää (etsi paksu johto oikosulkeaksesi pään) ja säädä sitten \"vakiovirtapotentiometriä\" saadaksesi virta-arvon saavuttamaan esiasetetun ylivirtasuojauksen arvon; (esimerkiksi sisäänrakennetun ampeerimittarin näyttämä virta-arvo on 4A, jolloin moduulin virta on rajoitettu 4A:iin ja punainen merkkivalo palaa, kun virta saavuttaa 4A)(3) Kytke kuorma ja työskentele.2. Käytä akkulaturina Moduulia, jossa ei ole vakiovirtatoimintoa, ei voida käyttää akun lataamiseen. Tyhjentyneen akun ja laturin välisen jännite-eron vuoksi latausvirta on liian ja akku vaurioituu. Siksi akkua tulisi ladata vakiovirralla alussa. Kun lataus saavuttaa tietyn tason, se vaihtaa automaattisesti takaisin vakiojännitelataukseen. Pakkauksen sisältö: 1 x tehomoduuli Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen. Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että tuotteen väri on hieman erilainen kuin todellinen. Mittausvirhe on +/- 1-3 cm.
