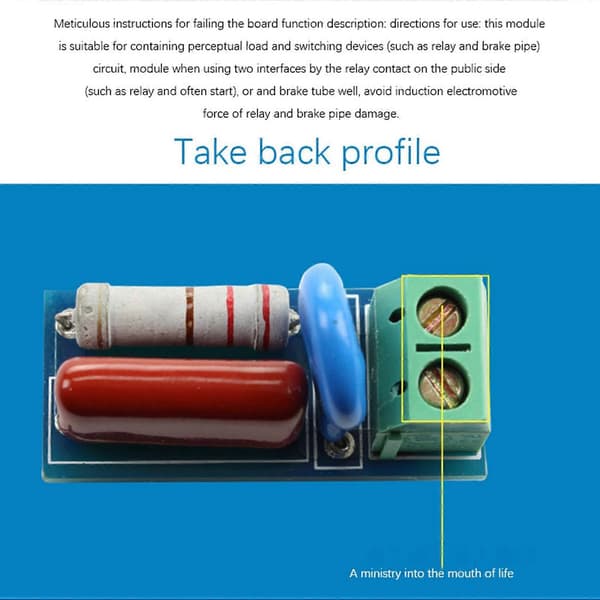

RC-absorptiopiirimoduuli, jota käytetään releen tai tyristorin suojaamiseen, koska se voi välttää induktiivisen kuorman päälle- tai poiskytkennän yhteydessä syntyvän induktiivisen sähkömotorisen voiman aiheuttamat vauriot. Estää sähkömagneettisia häiriöitä ja parantaa mikrokontrollerin häiriönsietokykyä.
AC- tai DC 5 ~ 400 V induktiiviselle kuormalle (alle 1000 W), suojaa releen koskettimia tai tyristoria.
RC-absorptiopiiri, absorboi induktiivisen kuorman indusoiman sähkömotorisen voiman.
Varistorilla varustettu, estää liiallisia jännitteen vaihteluita tai virran kasvamista liian suureksi, mikä johtaisi releen koskettimien tarttumiseen.
Parantaa piirin häiriönsietokykyä.
Käytä puristusliittimiä, jotka tekevät johdotuksesta kätevämpää.

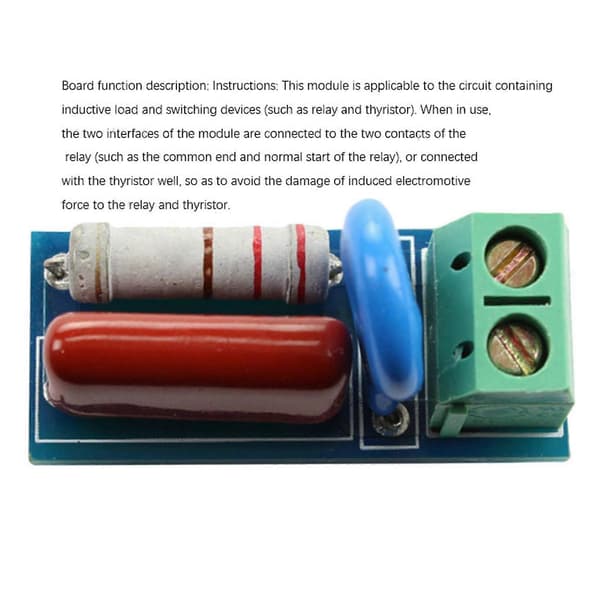

Käyttöohje: Tämä moduuli soveltuu piireihin, jotka sisältävät induktiivisia kuormia ja kytkentälaitteita, kuten releitä ja tyristoreita. Käytettäessä moduulin kaksi liitintä kytketään releen kahteen koskettimeen tai rinnakkain tyristorin kanssa, jotta vältetään indusoituneen sähkömotorisen voiman aiheuttamat vauriot releelle tai tyristorille.
Vain RC-absorptio-/snubber-piirimoduuli, muut kuvassa näkyvät lisävarusteet eivät sisälly toimitukseen!
Väri: Kuten kuvassa
Materiaali: PCB+ABS
Koko: 3,42x1,47x1,5 cm
Paketin sisältö:
4 x RC-absorptiopiirimoduuli releelle
Vain yllä mainittu paketin sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja eri näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
