Kätevä, nopea ja helppo
DTL-, TTL- ja CMOS-piireille
Korkea taajuusvaste
Välitön ilmaisu
Pulssimuistitoiminto

Käyttöohje:

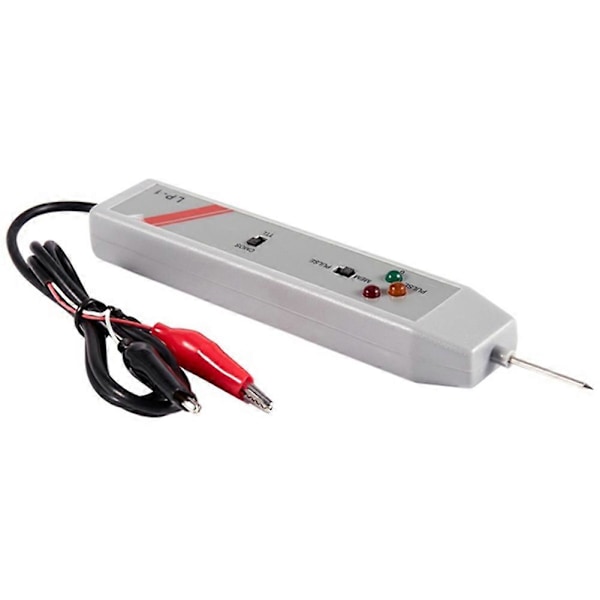

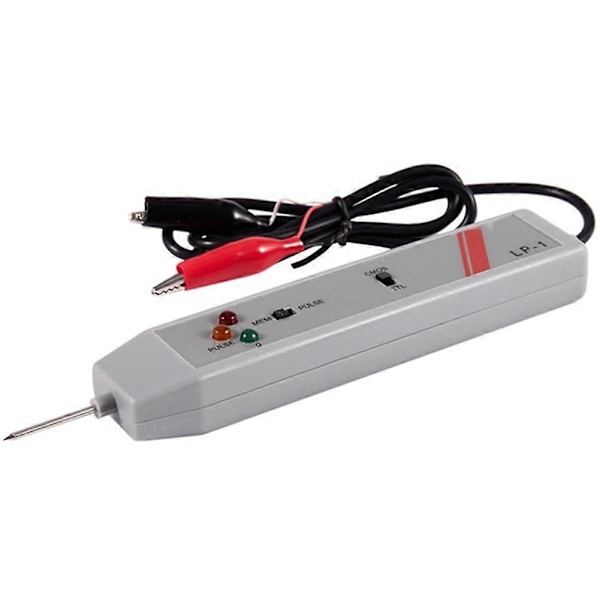

1. Liitä PUNAINEN klipsi + napaan ja MUSTA klipsi - napaan testattavan piirin virtalähteestä. Syöttöjännite ei saa ylittää 18 V DC
2. TTL- ja DTL-piireille aseta ylempi valintakytkin \"TIL\"-merkitylle puolelle.

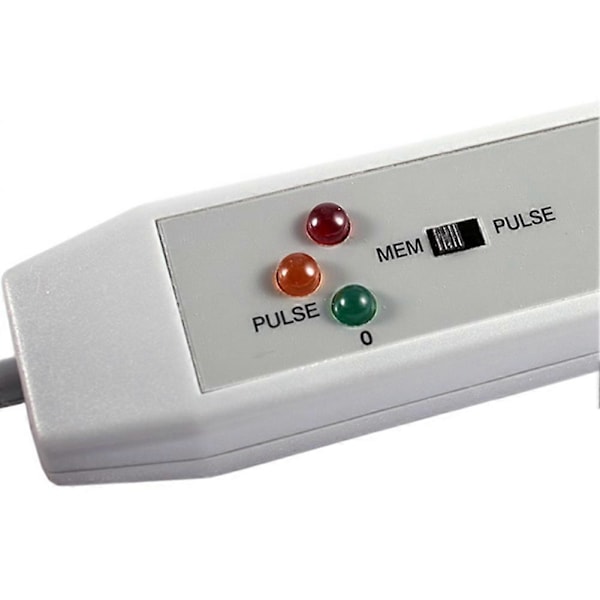

CMOS-piireille aseta ylempi valintakytkin \"CMOS\"-merkitylle puolelle, kosketa anturin nastaa testattavaan pisteeseen. LEDit ilmaisevat sen logiikkatilat:
A. KAIKKI LEDit POIS PÄÄLTÄ - Korkea impedanssi
B. PUNAINEN LED PÄÄLLÄ - Korkea tila (1)
C. VIHREÄ LED PÄÄLLÄ - Matala tila (0)
D. ORANSSI LED PÄÄLLÄ - Pulssi
3. Pulssin tai tason muutoksen havaitsemiseksi ja tallentamiseksi aseta alempi valintakytkin ensin \"PULSE\"-merkitylle puolelle. Kosketa anturin nastaa testattavaan pisteeseen. LEDit ilmaisevat perustilan. Aseta sitten alempi valintakytkin \"\"-merkitylle puolelle. Oranssi LED syttyy, kun pulssi tai tason muutos havaitaan. Pulssin suunta voidaan määrittää verrattuna perustilaan. Käytön jälkeen nollaa logiikka-anturi asettamalla alempi valintakytkin takaisin \"PULSE\"-merkitylle puolelle.
Väri: valkoinen
Materiaali: muovi
Koko: 14 x 3 cm

Paketin sisältö:
2 x Logiikka-anturi

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm..peris
