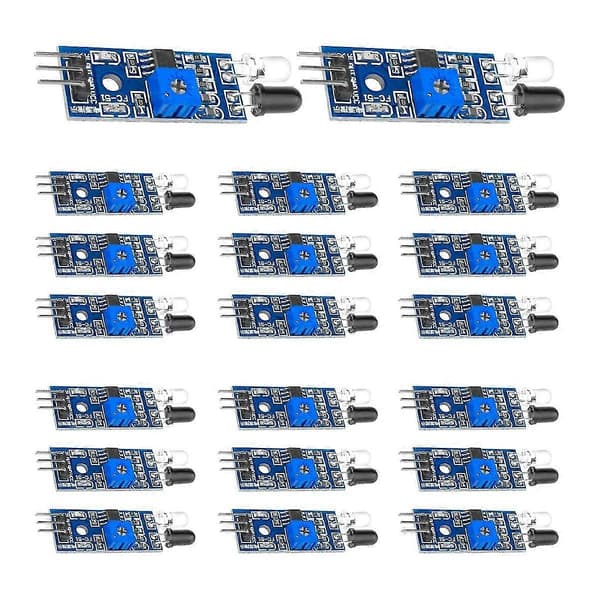

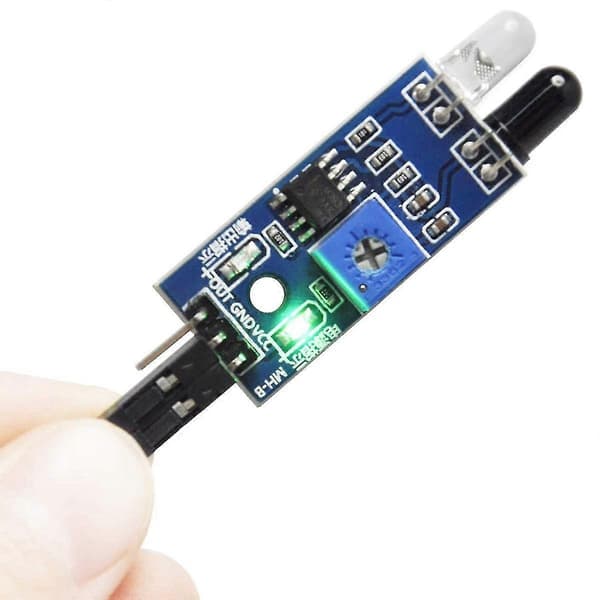

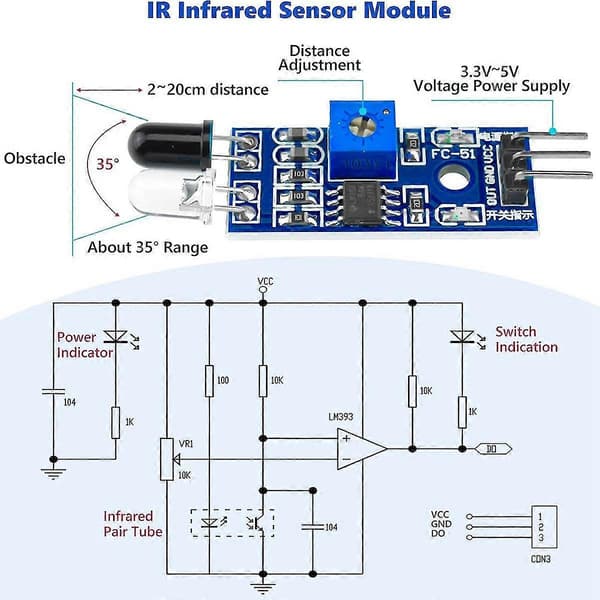

1. Kun moduuli havaitsee esteen signaalin edessä, piirilevyn vihreä merkkivalo syttyy ja OUT-portti jatkaa matalan tason signaalin lähettämistä. Moduulin tunnistusetäisyys on 2–30 cm ja tunnistuskulma 35°. Tunnistusetäisyyttä voidaan säätää potentiometrillä. Säädä potentiometriä myötäpäivään lisätäksesi tunnistusetäisyyttä; säädä potentiometriä vastapäivään vähentääksesi tunnistusetäisyyttä. 2. Sensori havaitsee aktiivisesti infrapunasäteilyn heijastuksen, joten heijastavuus ja muoto vaikuttavat tunnistusetäisyyteen. Mustan tunnistusetäisyys on pienin ja valkoisen suurin; pienialaisella kohteella on lyhyt etäisyys ja suurella alalla on pitkä etäisyys. 3. Sensorimoduulin OUT-lähtöportti voidaan liittää suoraan mikrokontrollerin IO-porttiin tai se voi suoraan ohjata 5 V:n relettä; liitäntä: VCC-VCC; GND-GND; OUT-IO 4. Komparaattori käyttää LM393:a, joka toimii vakaasti; Moduuli voidaan virroittaa 3-5 V DC -virtalähteellä. Kun virta on päällä, punainen merkkivalo palaa; 3 mm:n ruuvinreikien ansiosta se on helppo kiinnittää ja asentaa; 5. Jokainen moduuli on jo säätänyt vertailujännitteen potentiometrillä ennen toimitusta. Ellei ole erityisiä olosuhteita, älä säädä potentiometriä mielivaltaisesti. Moduulin liitäntäkuvaus 1 VCC ulkoinen 3,3 V-5 V jännite (voidaan liittää suoraan 5 V:n mikrokontrolleriin ja 3,3 V:n mikrokontrolleriin) 2 GND Ulkoinen GND 3 OUT pienen levyn digitaalinen lähtöliitäntä (0 ja 1) Piirilevyn koko: 3,2 cm x 1,4 cm Materiaali: PCB, metalli Väri: sininen Pakkauksen sisältö: 20 x IR infrapunasensori Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen. Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että tuotteen väri kuvassa poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
