Yleiskuvaus

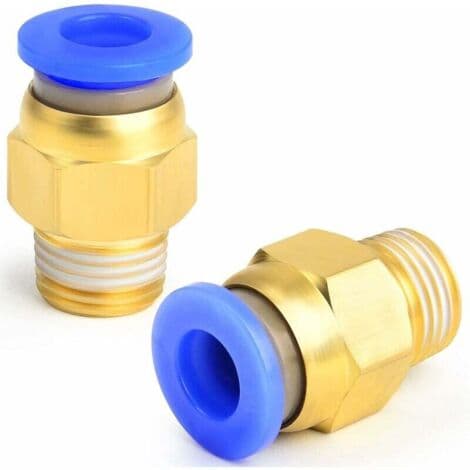

PC6-01-liittimet on suunniteltu nopeisiin ja tehokkaisiin letkuliitäntöihin pneumaattisissa järjestelmissä. Nämä kestävät muovista ja messingistä valmistetut liittimet tarjoavat erinomaisen kestävyyden ja pitkän käyttöiän. Ne mahdollistavat helpon ja luotettavan liitännän, samalla estäen ilmavuodot korkealaatuisen suunnittelunsa ansiosta.

Tekniset tiedot

Malli: PL6-01

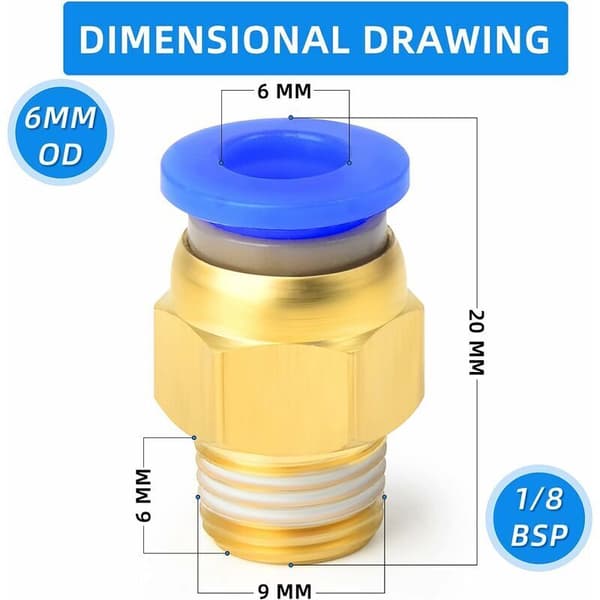

Mitat: 6 mm ulkohalkaisija (putki) x 1/8 BSP (kierre)

Käyttöpainealue: 0-1 MPa

Käyttölämpötila: 0-60 °C

Materiaali: Muovi ja messinki

Soveltuva letku: PU/PA/PE/PVC

Asennus

Noudata näitä ohjeita liittimen asentamiseksi:

Varmista, että letkun leikattu pinta on pystysuora ja sileä.

Työnnä letku kokonaan liittimeen.

Kiristä kierretty pää liitoksen varmistamiseksi.

Vedä letkusta varmistaaksesi, että se on kunnolla kiinni.

Käyttö

Nämä liittimet sopivat ihanteellisesti:

Pneumaattisten johtojen ja komponenttien liittämiseen.

Käyttöön ilma- tai tyhjiöympäristöissä.

Sovelluksiin, jotka vaativat joustavuutta ja 360 asteen vapaata pyörimistä.

Muuta tietoa

Älä altista letkuporttia ulkoisille kuormituksille (taivutus, vääntö tai veto) vaurioiden tai vuotojen välttämiseksi.

Vältä näiden liittimien käyttöä pölyisissä tai hiukkaspitoisissa ympäristöissä.

Ilmaletkun yhdistävä puristin varmistaa hyvän tiivistyksen vuotojen estämiseksi.

Sininen tiiviste voidaan kääntää 360 astetta optimaalisen säädön saavuttamiseksi.
