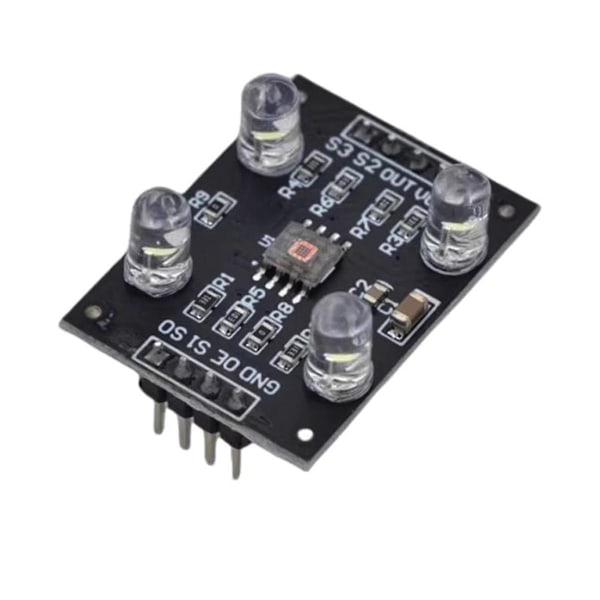

1. Sisäänrakennettu TCS3200-värianturi

2. Kaikki sirun pinnit on johdettu ulos, ja pinnit ovat standardinmukaiset 100mil (2,54mm), mikä on kätevää käyttää pistekortilla.

3. Virtalähde 3-5v

4. Valonhäiriön esto

5. Valkoinen LED, voi ohjata päälle ja pois. Voi havaita ei-valoa lähettävän kohteen värin



TCS230 8-nastainen SOIC-pintaliitoskotelo, yhdellä sirulla on 64 valodiodia. Nämä diodit on jaettu neljään tyyppiin. 16 valodiodia punaisella suodattimella; 16 valodiodia ; 16 valodiodia sinisellä suodattimella; loput 16 ilman suodatinta, voivat päästää kaiken optisen tiedon läpi.

Valodiodisiru on porrastettu, on mahdollista minimoida tulevan säteilyn epätasaisuus, mikä lisää värintunnistuksen tarkkuutta; toisaalta samanväriset 16 valodiodia on kytketty rinnakkain, tasaisesti jakautuneena diodiryhmään, voit poistaa sijaintivirheen värin. Toimii kahdella ohjelmoitavalla pinnillä valitaksesi dynaamisesti halutun suodattimen. Anturin tyypillinen lähtötaajuusalue on 2 Hz - 500 kHz, käyttäjät voivat myös valita kaksi ohjelmoitavaa pinniä 100%, 20% tai 2% lähtöasteikkokertoimesta tai virrankatkaisutilan. Lähtöasteikkokerroin, jotta anturin lähtö voidaan mukauttaa eri mittausalueisiin ja lisää sen kykyä sopeutua. Esimerkiksi, kun käytät hitaasti toimivaa taajuuslaskuria, voit valita pienen skaalausarvon, joka vastaa TCS230:n lähtötaajuutta ja laskuria.

Väri: Musta

Materiaali: PCB

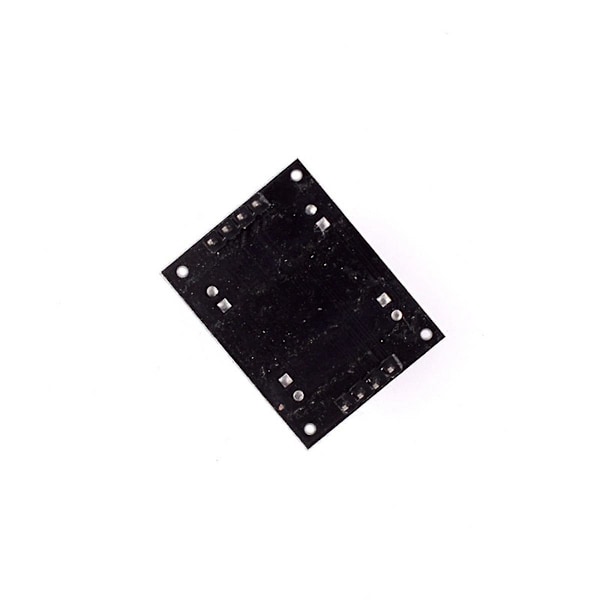

Koko: Piirilevyn mitat: 31,6 (mm) x 24,4 (mm)



Paketin sisältö:

1 * Värintunnistusanturi



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
