Yleiskatsaus:_x005f_x000D_

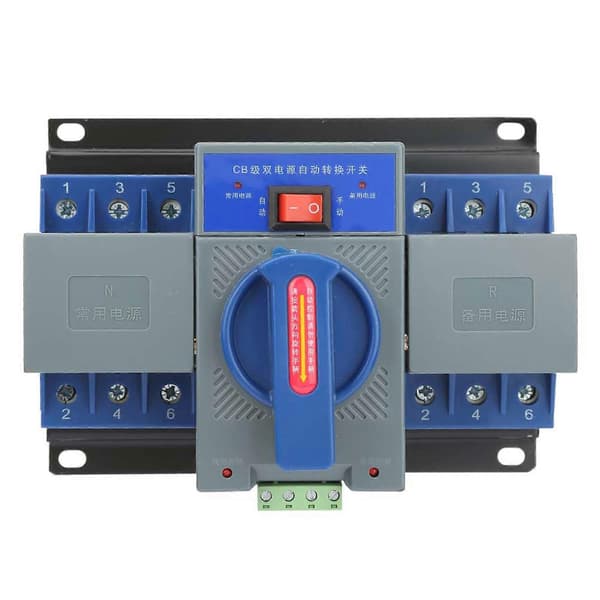

Uusi mikro-kaksoisautomaattinen kytkin, sopii AC 50Hz:lle, nimelliskäyttöjännitteelle 400V ja alle kaksoisvirtalähdejärjestelmälle, automaattisella tai manuaalisella toiminnalla yleisen virtalähteen ja valmiustilan virtalähteen välisen muunnoksen suorittamiseksi. Kytkintä käytetään pääasiassa sairaaloissa, kaupoissa, pankeissa, metallurgiassa, korkeissa rakennuksissa, sotilaskohteissa ja muissa tärkeissä tilanteissa, joissa sähkökatkos ei ole sallittu._x005f_x000D_

_x005f_x000D_

Ominaisuudet:_x005f_x000D_

_x005f_x000D_

Laadukas kaksoisautomaattinen kytkin, vahva häiriönsietokyky, korkea tarkkuus. _x005f_x000D_

Täydellinen suojaustoiminto, ylikuormitus- ja oikosulkusuojaus. _x005f_x000D_

Pieni koko, korkea katkaisukyky, lyhyt valokaari, kompakti rakenne, kaunis ulkonäkö. _x005f_x000D_

Meluton toiminta, energiaa säästävä, kätevä asennus, yksinkertainen käyttö, vakaa suorituskyky. _x005f_x000D_

Tuotteessa on ylikuormitus- ja oikosulkutoiminto, mutta myös lähtösignaalin sulkemistoiminto. _x005f_x000D_

_x005f_x000D_

Määrittely:_x005f_x000D_

Materiaali: Muovi_x005f_x000D_

Paino: 1580g/55.7oz_x005f_x000D_

Malli: NDQ1-63/3_x005f_x000D_

Eristysjännite: 300 (V)_x005f_x000D_

Nimelliskäyttöjännite: AC 50Hz 400 (V)_x005f_x000D_

Nimellisvirta: 63 (A)_x005f_x000D_

Napojen lukumäärä: 3_x005f_x000D_

Nimellinen impulssikestojännite: 0.6 (KV)_x005f_x000D_

Nimellinen oikosulkuvirta: 3KA_x005f_x000D_

Nimellinen lyhytaikainen kestovirta: 63A_x005f_x000D_

3 valinnaista toimintatilaa:_x005f_x000D_

Itsestään käynnistyvä ja itsestään palautuva toimintatila._x005f_x000D_

Vaihtoehtoinen toimintatila._x005f_x000D_

Itsesyöttöinen ja itsestään palautuva toimintatila._x005f_x000D_

3 vakaata työasentoa:_x005f_x000D_

Yleinen virtalähde ja valmiustilan virtalähde._x005f_x000D_

Yleinen virtalähde, varavirtalähde._x005f_x000D_

Yleiset virtalähteen pisteet, valmiustilan virtapisteet._x005f_x000D_

Käyttötaso: AC-33B, moottorikuorma tai sekoitettu kuorma, mukaan lukien moottori, vastuskuorma ja valkoisen valon kuorma jopa 30 %._x005f_x000D_

_x005f_x000D_

Pakettiluettelo:_x005f_x000D_

1 x Automaattinen siirtokytkin_x005f_x000D_

_x005f_x000D_

Huomautus:_x005f_x000D_

1. Johdotettaessa yleisesti käytetyn virran N:n on pakotettava pääsy yleiseen virtalähteen katkaisijaan QN, valmiustilan virran R:n on pakotettava pääsy valmiustilan virtalähteen katkaisijaan QR, kun QN-nelinapa on rikki ja kronologinen, kytkentätapa kytkentäkaavion mukaan, mukaan lukien QN ja QR 1, 3, 5 kolmivaiheiselle liittimelle, 2, 4, 6 kolmivaiheiselle linjapäälle, 7 nollajohto liittimeen, kahdeksan on linjan nollajohtopää. Jos katkaisija on kolmitasoinen katkaisija, yleisen virtalähteen (N) nolla NN ja valmiustilan virtalähteen (R) nolla NR on kytkettävä samanaikaisesti kolminapaisen erikoisjohdotuksen nollaliittimeen._x005f_x000D_

2. Kaksoisvirtakytkimen automaattiohjaimen käyttövirta otetaan uuden katkaisijan QN:n ja QR:n tuloliittimestä ja nollajohdosta. Automaattisen virtakytkimen asennuksen ja johdotuksen aikana älä pudota, katkaise tai oikosulje tulolinjaan kytkettyä alkuperäistä ohjauslinjaa.
