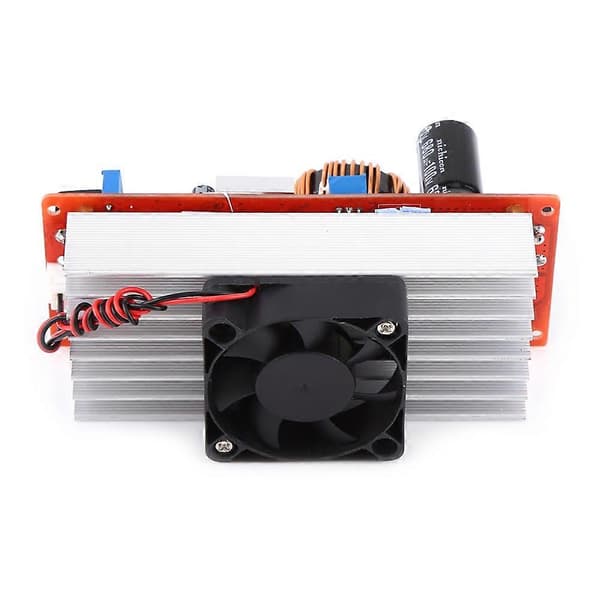

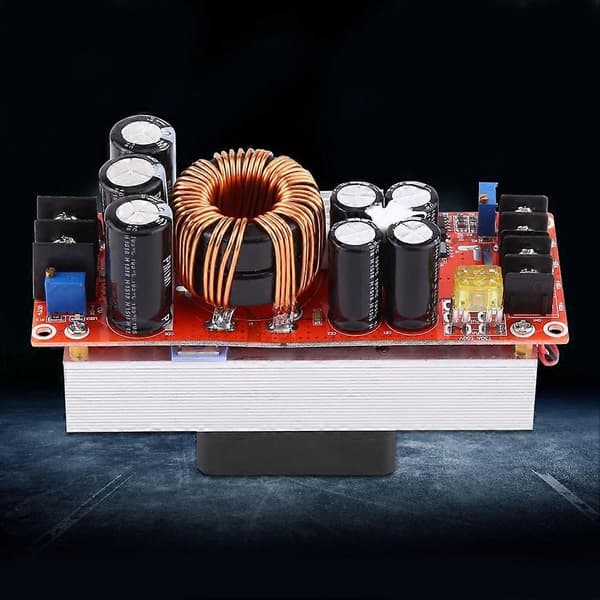

Ominaisuudet: Teholähdemoduuli käyttää kaksoissendust-magneetteja, jotka on kierretty 1,2 mm kuparilangoilla. 100V/210A matalan resistanssin MOS suurella teholla ja virransyötöllä, sopii suuritehoisille LEDeille ja moottoreille. Tukee käänteisen syötön suojausta MOS:lla, joten ei tarvitse huolehtia väärästä syöttöjohdosta ja teholähteen palamisesta. Alijännitesuoja suojaa moduulia ja akkua ylipurkautumiselta, kun käytetään varastoakkua syöttönä. Paksunnettu jäähdytin ja älykäs lämpötilansäätötuuletin haihduttavat lämpöä paremmin. Tekniset tiedot: Tyyppi: Eristämätön tehostusmoduuli (BOOST) Tulojännite: DC10V - 60V Maks. tulovirta: 30A (tulojännite 10V - 30V) 25A (tulojännite 31V - 60V) Lepovirta: 15mA (kasvaa, kun muunnetaan 12V:sta 20V:iin) Lähtöjännite: 12V - 90V (säädettävä, oletusarvo 19V) Maks. lähtövirta: 20A (liittyy tulo- ja lähtöjännitteen eroon, mitä suurempi jännite-ero, sitä pienempi lähtövirta. Paranna lämmönpoistoa, kun virta on yli 15A) Vakiovirta-alue: 0,8A - 20A (+/-0,3A) Käänteisen syötön suojaus: Kyllä (150A MOS) Alijännitesuojaus: Kyllä (V8 - 50V säädettävä, itsestään palautuva) Käyttölämpötila: -40 - +85 (jos lämpötila on liian korkea, paranna lämmönpoistoa) Taajuus: 150KHz Muunnostehokkuus: 92% - 97% (Tehokkuus liittyy tulo-/lähtöjännitteeseen, virtaan ja jännite-eroon. Mitä pienempi ero, sitä suurempi hyötysuhde) Tulon ylivirtasuojaus: Kyllä (suojaa automaattisesti, kun tulo on yli 35A, eikä teholähteen jännite kasva) Oikosulkusuojaus: Kyllä (tulo 30A sulake) Johdotusmenetelmä: Liittimet (käytä suurivirtaista kuparilankaa) Maks. lähtöteho = Tulojännite * Maks. virta (Jos tulo 12V, maks. lähtöteho = 12V * 30A = 360W) Koko: 130 x 84 x 52mm / 5.11 x 3.3 x 2.04\" Ohjeet: Jännitteen säätö: Kytke moduuli päälle ilman kuormaa, säädä sitten \"V-ADJ\"-potentiometriä myötäpäivään lisätäksesi ja vastapäivään vähentääksesi. Suuren lähtökondensaattorin kapasiteetin vuoksi vaste on hidas, kun säädetään korkeasta jännitteestä matalaan jännitteeseen. Virran säätö: Säädä \"CC A-ADJ\"-potentiometriä vastapäivään noin 30 kierrosta minimoidaksesi lähtövirran ennen kuorman kytkemistä. Säädä sitten \"CC A-ADJ\" myötäpäivään haluamaasi virta-arvoon. Jos käytät moduulia akun lataamiseen, kytke lähtöön, kun akku on täysin purkautunut. Koska mitä enemmän energiaa akussa on jäljellä, sitä pienempi latausvirta on. Alhaisen tulojännitteen suojauksen säätö: Jos asetamme alhaisen tulojännitteen suojauksen 12V akulle, kytke tulo 10V jännitteeseen, säädä sitten RV1:tä (myötäpäivään lisätäksesi, vastapäivään vähentääksesi), kunnes UVLO-valo syttyy. Nyt suojajännite on 10V, eli kun akun jännite laskee 10V:iin, moduuli ei nosta jännitettä ja lähtöjännite on sama kuin tulojännite. Huomautus: 1. Lähtöjohdotusta ei saa kytkeä väärin päin tai oikosulkuun. 2. Jos moduuli on kytketty induktiiviseen kuormaan, minimitulojännitteen tulisi olla korkeampi (esim. 24V) ja maksimilähtötehon pienempi (esim. 500W). 3. Jos tuloteholähteenä käytetään varastoakkua, kytkentävirtalähdettä, aurinkopaneelia tai sähkögeneraattoria, alijännitesuojausarvoa tulisi säätää alemmas, muuten se voi aiheuttaa vaurioita. Paketti sisältää: 1 x moduuli
