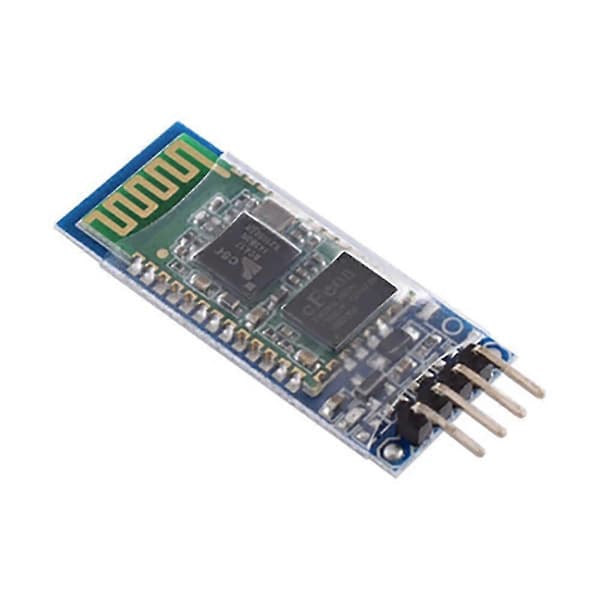

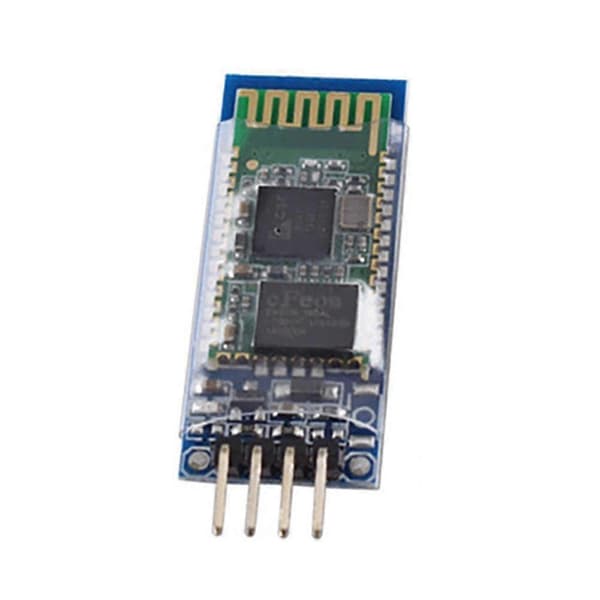

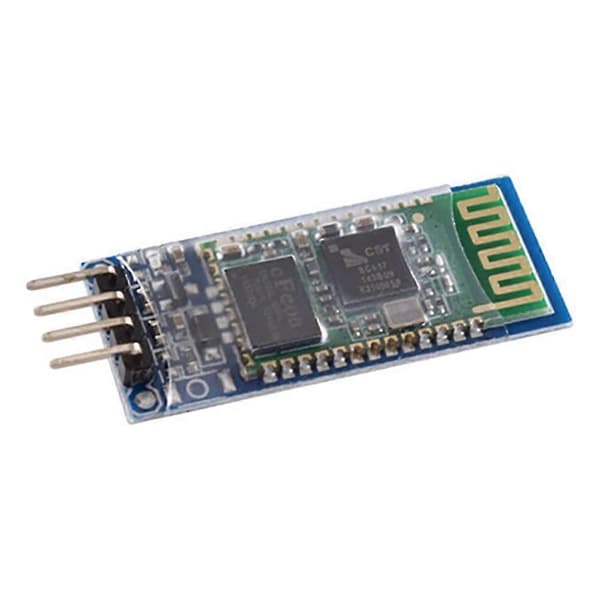

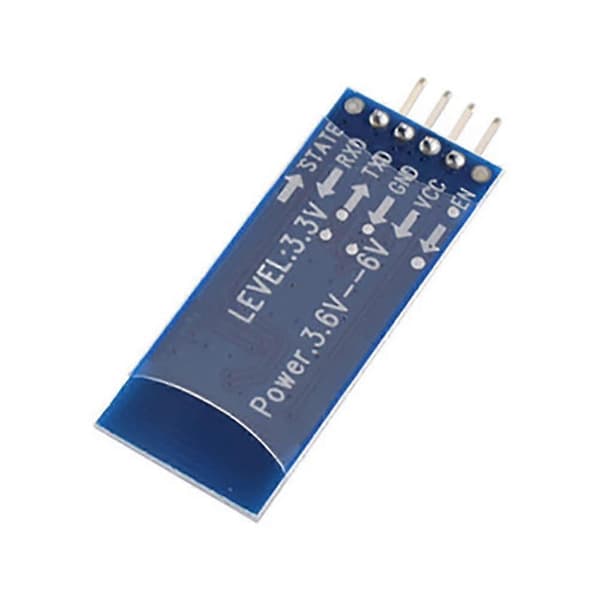

Ydinmoduuli käyttää -06 orjamoduulia, lähtöliitäntä sisältää VCC:n, GND:n, TXD:n, RXD:n, ja LED-tilan lähtönasta on varattu. Mikro-ohjain voi arvioida, onko Bluetooth yhdistetty tämän nastan tilan perusteella, ja KEY-nasta on virheellinen orjalaitteelle. LED ilmaisee Bluetooth-yhteyden tilan, vilkkuminen tarkoittaa, ettei Bluetooth-yhteyttä ole, tasainen valo tarkoittaa, että Bluetooth on yhdistetty ja portti on auki. Pohjalevy on 3.3V LDO, tulojännite on 3.6~6V, virta on noin 30mA, kun laite ei ole paritettu, ja noin 10mA parituksen jälkeen, ja tulojännite ei saa ylittää 7V. Liitäntätaso on 3.3V, joka voidaan liittää suoraan erilaisiin mikro-ohjaimiin (51, AVR, PIC, ARM, MSP430 jne.), ja 5V mikro-ohjaimet voidaan myös liittää suoraan, ilman MAX232:ta tai MAX232:n kautta. Tehokas etäisyys avoimessa tilassa on 10 metriä, ja on mahdollista ylittää 10 metriä, mutta tämän etäisyyden yhteyslaatua ei taata. Parituksen jälkeen sitä voidaan käyttää täysdupleksisena sarjaporttina tuntematta mitään Bluetooth-protokollaa, mutta se tukee vain 8 databitin, 1 stopbitin ja ei pariteettitarkistuksen viestintämuotoa, joka on myös yleisesti käytetty viestintämuoto eikä tue muita muotoja. Kun Bluetooth-yhteyttä ei ole muodostettu, baudinopeus, nimi ja paritussalasana voidaan asettaa AT-komennoilla, ja asetetut parametrit voidaan tallentaa virran katkaisun jälkeen. Vaihtaa automaattisesti läpinäkyvään lähetystilaan Bluetooth-yhteyden jälkeen. Pieni koko (3.57cmx1.52cm), tehdaslaastarin tuotanto laastarin laadun varmistamiseksi. Ja aseta läpinäkyvä kutisteputki, pölytiivis ja kaunis, ja sillä on tietty antistaattinen kyky. Tämä linkki on orjalaite. Orjatoiminto voidaan parittaa erilaisten tietokoneiden kanssa, joissa on Bluetooth-toiminto, Bluetooth-isäntien, useimpien matkapuhelimien kanssa, joissa on Bluetooth, PDA, PSP ja muut. Väri: sininen Materiaali: PCB Pakkauksen sisältö: 1 * Orja Bluetooth-moduuli Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly. Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kuvan kohteen värin hieman erilaiseksi kuin todellinen. Sallittu mittausvirhe on +/- 1-3cm.
