Uusi ja korkealaatuinen.\r
Kuvaus:\r
● Korkea tarkkuus ja korkea luotettavuus vaativiin sovelluksiin.\r
● Siinä on käänteisen kytkennän suojaus, eikä se pala.\r
\r
Tekniset tiedot:\r
Mittaa jännite: DC 0 ~ 100V\r
Mittaa virta: 0-50A\r
Käyttöjännite: DC 4 ~ 30V\r
Jännitevirhe: ±0,1%\r
Virtavirhe: ±1%\r
Ulkoinen shunttispesifikaatio: 75 mΩ\r
Käyttövirta: <20mA\r
Päivitysnopeus: noin 300 ms / kerta\r

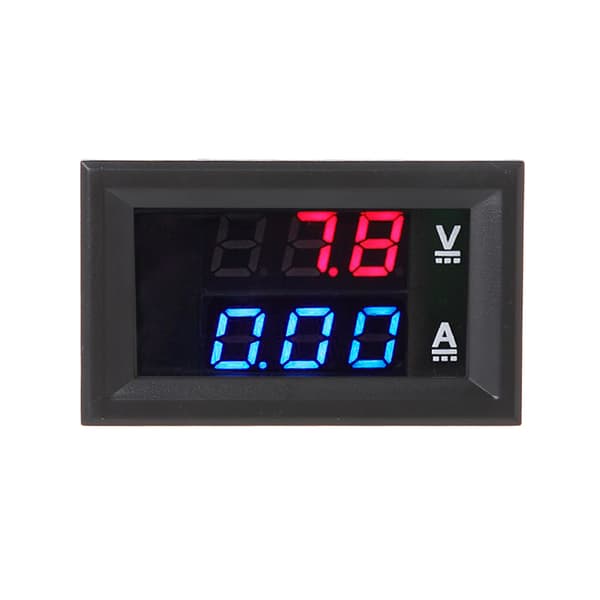

Näyttö: kolme 0,28\" LED-digitaaliputkea\r

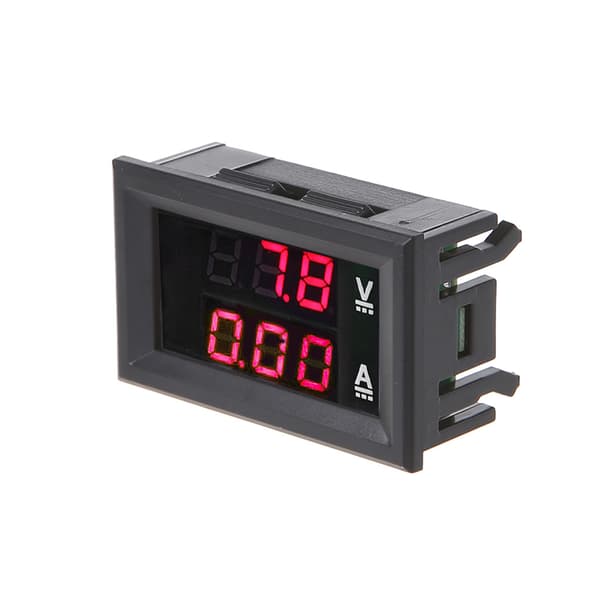

Näytön väri: A (punainen+punainen), B (punainen+sininen)\r
Johdon pituus: 15 cm\r

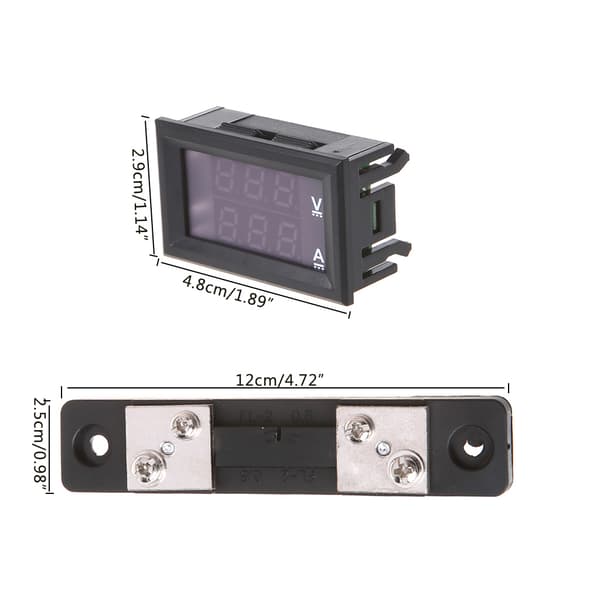

Mitat: 48 x 29 x 22 mm, pituus X leveys X paksuus\r
Aukon koko: 46 x 27 mm\r
Nettopaino: 20 g\r
Käyttölämpötila: -10°C~65°C\r
\r

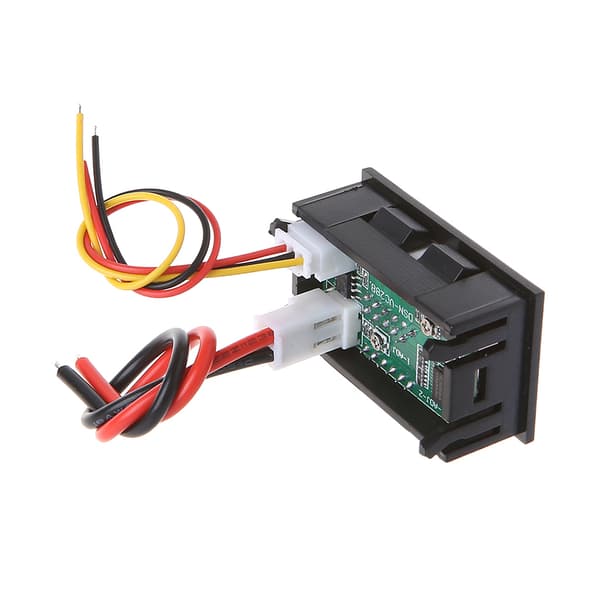

Johdotus:\r
Musta johto (ohut): vapaa tai buck-piirin (moduulin) negatiivinen\r
Punainen johto (ohut): virtalähteen positiivinen napa\r
Musta johto (paksu): COM, yhteinen mittausliitin\r
Punainen johto (paksu): PW+, mittauspositiivisen jännitteen tuloliitin\r
Keltainen johto (paksu): IN+, virran tulon positiivinen\r

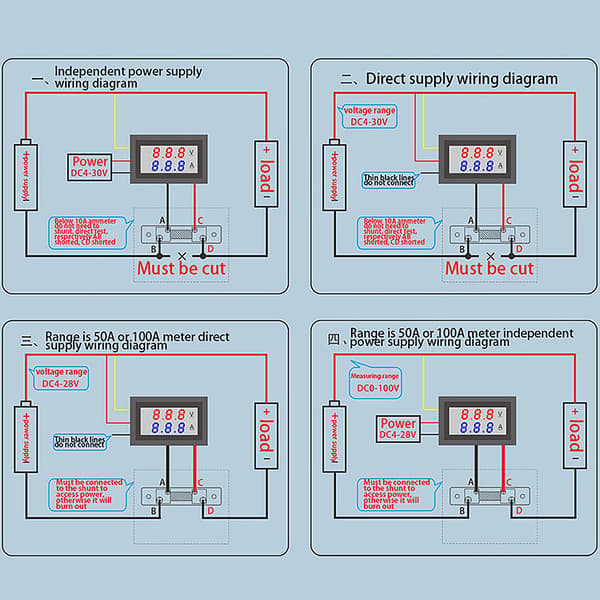

(Katso lisätietoja kytkentäkaavioista)\r
\r
Huomautus:\r
Ohuiden punaisten ja ohuiden mustien johtojen välisen jännitteen on oltava DC 4,5-30V\r
Ampeerimittari voidaan kytkeä vain testattavan laitteen negatiiviseen napaan ja se voi testata virtaa vain positiiviseen suuntaan\r
Yli 5A, pitkäaikainen jatkuva täyden kuorman käyttö, suosittelemme testipuolen johtojen juottamista suoraan pistorasiaan\r
Kun ohut musta johto on vapaana, on parempi käyttää eristysnauhaa paljaan johdon ympärillä oikosulkujen estämiseksi\r
Jos käytetään vain volttimittaria, suosittelemme keltaisen ja mustan johdon yhdistämistä ampeerimittarin numeron vilkkumisen estämiseksi\r
\r

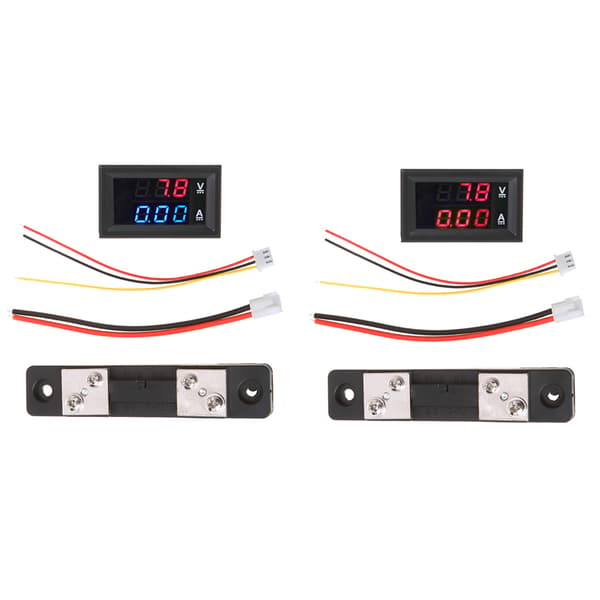

Paketti sisältää:\r
1x digitaalinen jännite-/ampeerimittari\r
1x virtashuntti
