Testaa OBD2-signaaleja WOYO CTB007 CAN-testerillä 12V- ja 24V-järjestelmissä
OBD2-testilaite autojen, kuorma-autojen, moottoripyörien ja muiden ajoneuvojen vianmääritykseen
Näyttää reaaliaikaisen jännitteen jokaisesta OBD2-nastasta
Tukee useita protokollia, kuten CAN, ISO9141-2 ja J1850 PWM/VPW

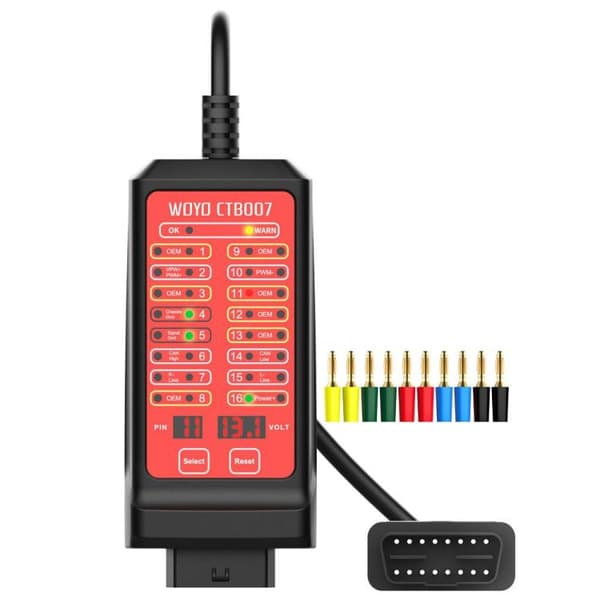

WOYO CTB007 on CAN-testeri ja OBD2-testilaite ajoneuvojen diagnostiikkaan, signaalien testaamiseen ja sähköisten viestintävikojen vianetsintään. Laite tukee sekä 12V- että 24V-järjestelmiä, ja sitä voidaan käyttää henkilöautoissa, kuorma-autoissa, moottoripyörissä ja muissa yhteensopivissa ajoneuvoissa.

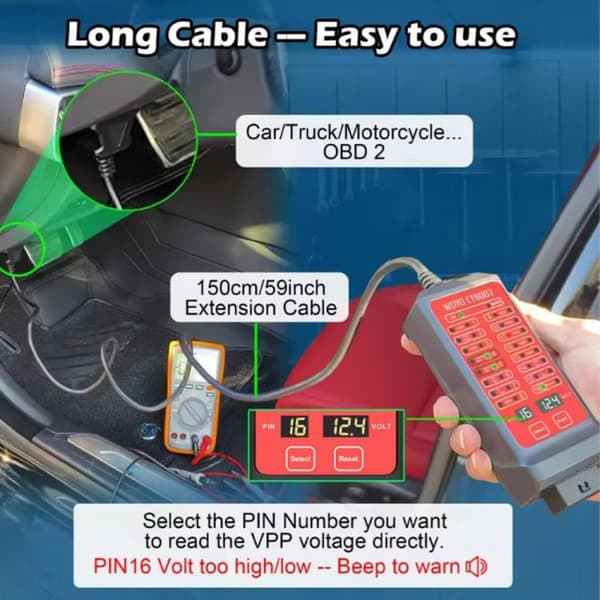

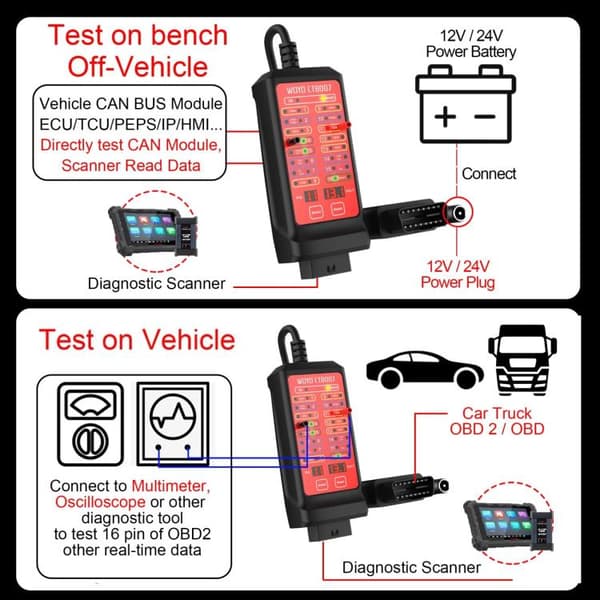

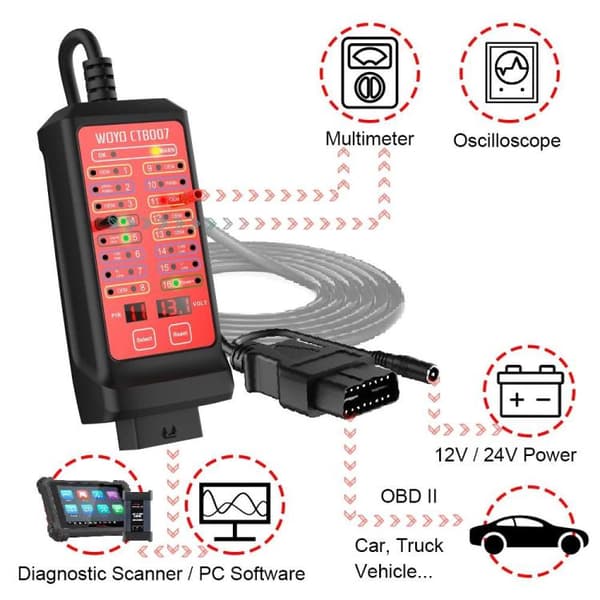

16-napaisen OBD-II-liitännän ansiosta testilaite voidaan kytkeä suoraan diagnostiikkalaitteisiin, yleismittariin, oskilloskooppiin tai muihin mittauslaitteisiin. Näin voit seurata signaaleja reaaliajassa ja tunnistaa helpommin esimerkiksi viestintäongelmia, oikosulkuja, väärän napaisuuden tai ECU-ohjelmointiin liittyviä ongelmia.
Reaaliaikainen mittaus, suojatoiminnot ja joustava käyttö
Testilaite näyttää kunkin OBD2-nastan hetkellisen jännitteen ja varoittaa poikkeavista jännitearvoista. Siinä on myös sisäänrakennettu ylikuormitussuojaus PTC-sulakkeilla sekä väärän napaisuuden ilmaisimet nastoille 4 ja 5.
WOYO CTB007 tukee protokollia J1850 PWM/VPW, ISO9141-2, ISO14230-4 ja CAN (J-2284). Ulkoista 12V/24V-tuloa voidaan käyttää ECU-muistin säilyttämiseen esimerkiksi akun vaihdon aikana. Mukana toimitettava 70 cm:n kaapeli tekee käytöstä joustavampaa ajoneuvon parissa työskenneltäessä.
Tekniset tiedot
- Malli: WOYO CTB007
- Tuotetyyppi: CAN-testeri / OBD2-testilaite / diagnostiikkatyökalu
- Jännitejärjestelmä: 12V ja 24V
- Tulojännite: 9V-32V DC
- Suurin lähtövirta: 2A
- Jännitetarkkuus: +/-0,1V
- Liitäntä: OBD-II 16-napainen
- Tuetut protokollat: J1850 PWM/VPW, ISO9141-2, ISO14230-4, CAN (J-2284)
- Suojaukset: PTC-sulakkeet ja väärän napaisuuden ilmaisimet nastoissa 4 ja 5
- Toiminnot: Signaalien testaus, jännitteen valvonta ja vianetsintä
- Ulkoinen virtalähde: 12V/24V-tulo ECU-muistin säilyttämiseen
- Kaapeli: 70 cm / 27 tuumaa
- Testijohdot: 16-napaiset x 2 mm testijohdot sovittimilla
- Materiaali: Muovi
- Käyttölämpötila: 0 °C – 50 °C
- Ilmankosteus: Alle 70 % RH
- Paino: 0,35 kg
- Koko: 18,5 x 13 x 5 cm
- Väri: Musta/punainen
