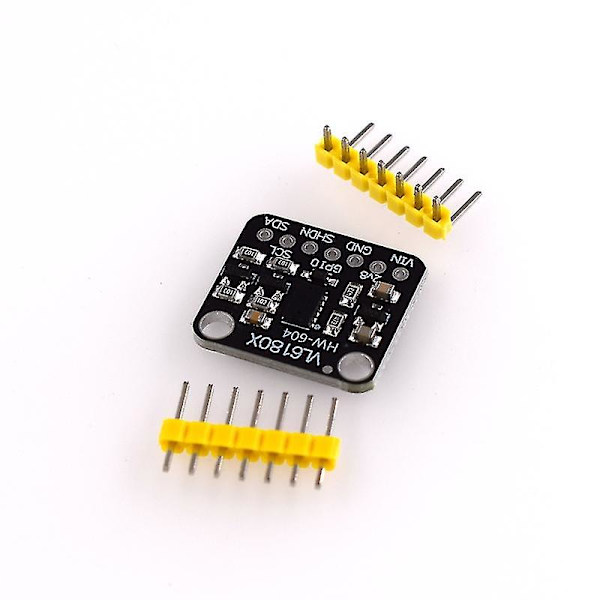

Kolme-yhdessä optoelektroninen VL6180x-moduuli integroi IR VSEL (pystysuora ontelopintaemittoiva laser) infrapunapystysuoran ontelopintaemittoivan lähteen, läheisyysanturin ja ympäristönvalosensorin (ALS). VL6180X-moduuli toteuttaa läheisyysanturin lentoaika (ToF) -mittausperiaatteella; VL6180X sisältää SPAD-ilmaisinmatriisin, joka havaitsee ajan, jolloin yksittäinen fotoni siirretään moduulista ja takaisin moduulista, laskettuna yhdessä amplitudin kanssa. Todellinen etäisyys, kohteen heijastavuudesta riippumatta, tämä todellinen etäisyysmittauskapasiteetti voi myös tuottaa yksinkertaisen mutta luotettavan yksiulotteisen eleohjauksen. Ympäristönvalosensorilla on myös korkea herkkyys ja erittäin heikossa valaistuksessa, laaja tunnistusdynaaminen alue ja ympäristönvalo () korjattu lähtö. Kaikki läheisyysantureita ja ympäristönvalosensoreita tukevat komponentit on integroitu pakattuun optiseen moduuliin. Upotettu muotoilu voidaan suorittaa loppuun ilman mekaanista tai lisälinss систе. Tuoteparametrit: Infrapunan aallonpituus: 850 nm; Viestintäliitäntä: IIC (400 kHz), osoite 0x29 (7-bittinen), kaksi ohjelmoitavaa GPIO; Optimaalinen työskentelylämpötila: -10 ~ 60 Celsius; Etäisyysalue: 0 - 100 mm Virhe 13 mm Tietyissä ulkoisissa olosuhteissa, kuten 100 mm pimeissä ympäristöissä; Lämpötilavirhe: 9 ~ 15 mm Jännitevirhe: 3 ~ 5 mm Muuntamisaika: 15 Ympäristönvalon alue: 1 ~ 100 kLux 16-bittinen lähtö Ympäristönvalon vahvistusalue: 1 - 40 (kahdeksan) Ympäristönvalon herkkyys: 0,36 / luku (535 nm LED @ 1 kLux. Mitattu vahvistuksella 20) Kulmavaste: 42 astetta Lineaarisuusvirhe: 5 % (1-300 ), 10 % (300 - 7500 ) Vahvistusvirhe: 1 % (vahvistus 20), 7 % (vahvistus 1 - 10) Ohjeet Vin: tuloliitäntä. Jännitteen tuloalue 3-5 V;2v8: Tuloportti, lähtö 2,8 V jännite, 2,8 V lähtöjännite, jonka sisäinen jännitteen säädin tuottaa VIN-tulojännitteen käsittelyyn, kätevä laajentaa ja ;GND: maadoitus;SCL: I2C-kelloliitäntä, joka on liitetty pää-SCL:ään;SDA: I2C-dataliitäntä, joka on liitetty pää-SDA:han;GPIO: Anturin käyttämä liitäntä tietojen osoittamiseen. Huomaa, että tämän liitännän lähtö on 0-2,8 V korkea ja matala. Tätä liitäntää ei voi käyttää sellaisilla korteilla kuin (nämä levyt ovat 3,3 tai 5 V korkeita).), Yleensä ei käytetä, sovellustason muuntaminen;SHDN: Anturin sammutusliitäntä. Oletusarvoisesti se vedetään ylös. Siinä on tasonsiirtodiodi, joten voit käyttää 3-5 V logiikkaa tässä liitännässä. Kun liitäntä vedetään alas, anturi siirtyy sammutustilaan. Väri: kuten esitetty Materiaali: ABS Koko: 20*18*3mm Pakkauksen sisältö: 1* Kortti Vain yllä oleva pakkauksen sisältö, muut tuotteet eivät sisälly toimitukseen. Huomautus: Valo ja erilaiset näytöt saattavat aiheuttaa sen, että tuotteen väri kuvassa poikkeaa hieman todellisesta väristä. Mittauksen sallittu virhe on +/- 1-3 cm.
