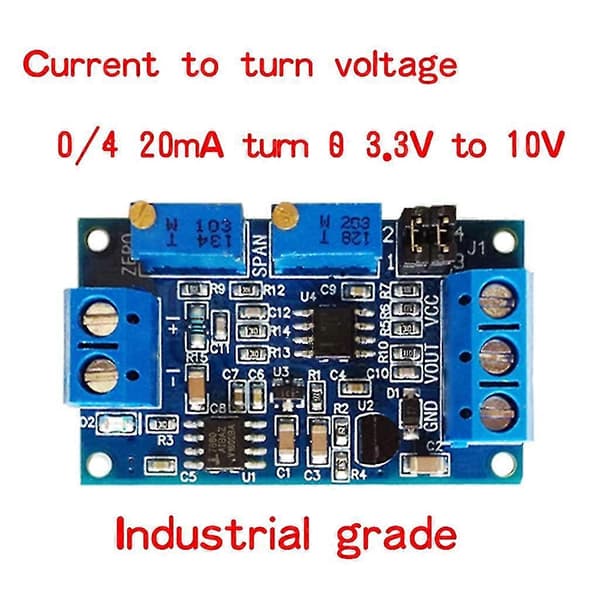

Piirisignaalin siirrossa jännitesignaali heikkenee siirtoetäisyyden kasvaessa, virransiirron käyttö voi estää signaalin heikkenemisen. Tätä moduulia käytetään virransiirron päässä muuntamaan signaali jännitesignaaliksi mikrokontrollerin tunnistusta varten. Virransyöttö tukee 4-20mA, 0-20mA, jännitelähtö tukee 0-3.3V 0-5V 0-10V.

Ominaisuudet:
Laaja syöttöjännitealue, lähtöjännite tukee useita alueita
Nolla ja alue säädettävissä
Korkea vakaus, hyvä lineaarisuus, teollisuusluokka
Virransignaalin näytteenottovastus korkean tarkkuuden värirenkaalla, korkea tarkkuus, pieni lämpötilapoikkeama, korkea teho

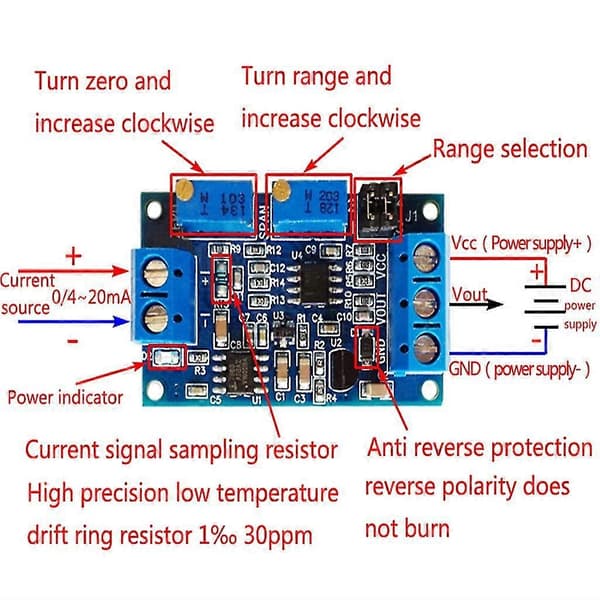

Käyttöohjeet:
1. Moduuli johdotuksen määritelmän mukaisesti, syöttöjännite 7-36V (jos lähtö on 10V, syöttöjännitteen on oltava yli 12V)
2. Virran kytkemisen jälkeen D2-merkkivalon tulee palaa, muuten tarkista johdotus. Kortissa on käänteissuojus, käänteinen ei pala.
3. Kun virransyöttö on minimissä (0mA tai 4mA), säädä ZERO-potentiometriä niin, että VOUT-lähtö on minimissä (0.0V tai muu jännite)
4. Kun virransyöttö on maksimissa (20mA), säädä SPAN-potentiometriä niin, että VOUT-lähtö on maksimissa (3.3V tai 5V tai 10V, lähtö voi olla niinkin alhainen kuin 2.5V, kun syöttö on 4-20mA)
Tarpeidesi mukaan valitse sopiva alue hyppyjohtimella:
4-20mA: 0-2.5V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0-3.3V alue: J1 1,2 jalkaa auki, 3,4 jalkaa auki
0-5.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0-10.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa auki
0-20mA: 0-3.3V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0-5.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0-10.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa auki
Koko: 4.2x2.5cm/1.65x0.98inch
Määrä: 1 kpl

Huomautus:
Salli 1-3 mm virhe manuaalisen mittauksen vuoksi. Varmista, että et välitä ennen tarjouksen tekemistä.
Eri näyttöjen erojen vuoksi kuva ei välttämättä vastaa tuotteen todellista väriä. Kiitos.
Pakkauksen sisältö:
1 kpl x virta-jännite-muunninmoduuli
