Laaja syöttöjännitealue, lähtöjännite tukee useita alueita

Nollaa ja aluetta voidaan säätää

Korkea vakaus, hyvä lineaarisuus, teollisuuslaatu

Virta-signaalin näytteenoton vastus korkean tarkkuuden värirengasvastuksella, korkea tarkkuus, pieni lämpötilapoikkeama, korkea

Käyttöohjeet:

1. Moduuli kytkentämäärityksen mukaisesti, syöttöjännite 7-36 V (jos lähtö on 10 V, syöttöjännitteen on oltava suurempi kuin 12 V)

2. D2-merkkivalon pitäisi olla päällä, muuten tarkista linjaliitäntä! Piirilevyllä on käänteinen suojaus, takaosa ei pala.

3. Kun virran sisääntulo on minimaalinen (0mA tai 4mA), säädä potentiometrin nollaa niin, että VOUT-lähtö on minimaalinen (0,0 V tai muu jännite)

4. Kun virran sisääntulo on maksimaalinen (20 mA), säädä alueen potentiometriä niin, että VOUT:n lähtö on maksimaalinen (3,3 V, 5 V tai 10 V, lähtö voi olla jopa 2,5 V, kun sisääntulo on 4-20ma)

väri: Valokuvan väri

Materiaali: PC+ metalli

koko: 4,2x2,5 cm / 1,65x0,98 tuumaa

Paketin sisältö:

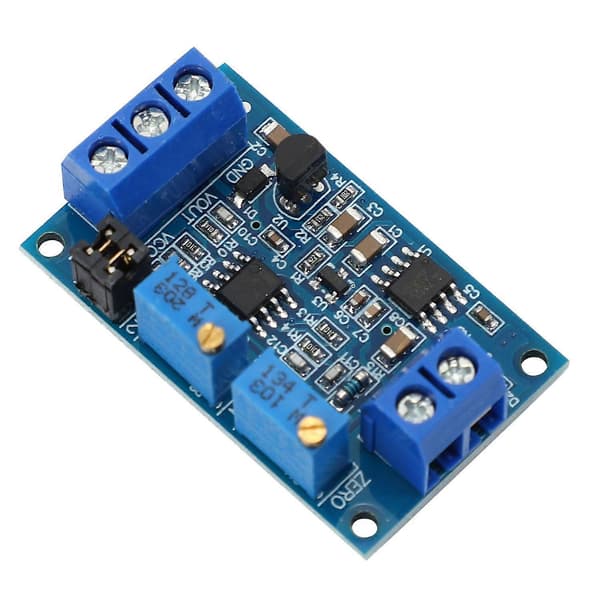

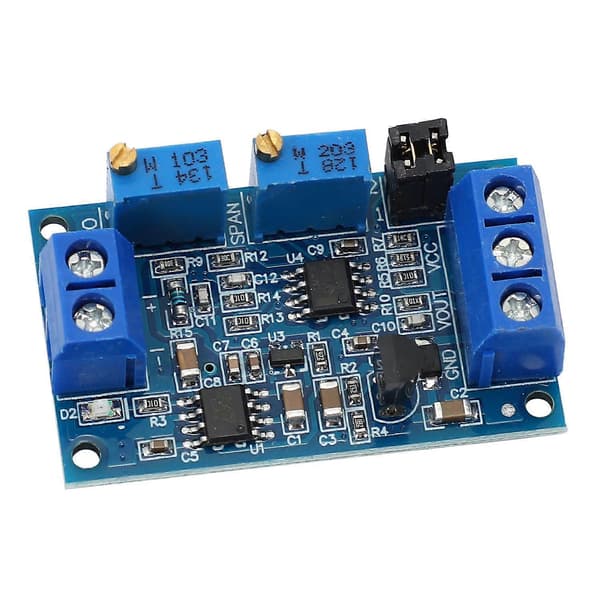

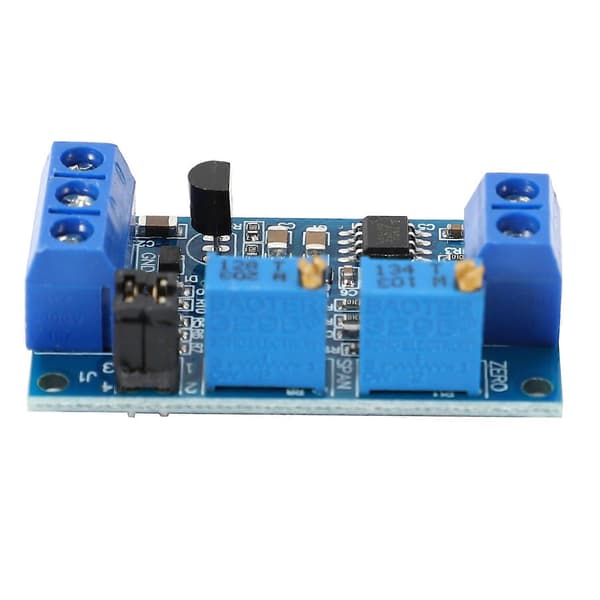

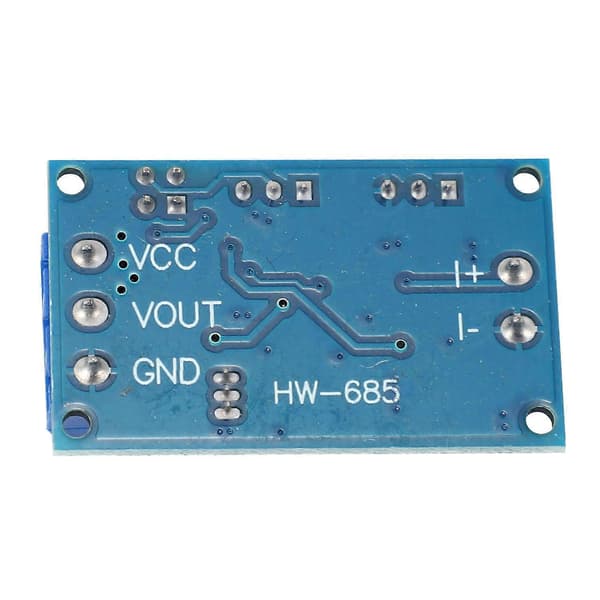

1 * Virta-jännite -moduuli

Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomaa: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
